جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش 21.5 اینچی PCAP TFT | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| اندازه LCD: | 495.6 x 292.2 x 10.57mm (بدون لمس) | LCD با لمس: | 526 x 324 x 15.16mm (با لمس) |
| منطقه فعال: | 476.064 ((H) × 267.786 ((V) mm | رابط LCD: | LVDS |
| رابط CTP: | یو اس بی | صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی پروژکتیو) |
| درخشندگی سطحی: | 1000 سی دی بر متر مربع | دمای عملیاتی: | -10 تا +60 درجه سانتیگراد |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | رزولوشن FHD روشنایی بالا TFT,صفحه نمایش LCD TFT 1000 نیت,21صفحه نمایش LCD TFT 5 اینچی,1000Nits TFT LCD Display,21.5 Inch TFT LCD Display |
||
صفحه نمایش LCD IPS TFT 21.5 اینچی با روشنایی بالا - وضوح FHD با صفحه لمسی LVDS و USB
تجربه تماشای خود را با ما ارتقا دهیدصفحه نمایش LCD TFT IPS 21.5 اینچی با روشنایی بالاطراحی شده برای ارائه تصاویر خیره کننده در شرایط مختلف نور. با روشنایی قابل توجهی از1000 شب، این صفحه نمایش تصاویر روشن و پر جنب و جوش را تضمین می کند، و آن را برای برنامه های داخلی و خارجی مناسب می کند.
ویژگی های کلیدی:
رزولوشن FHD:از عکس های شفاف و شفاف با وضوح Full HD 1920x1080 پیکسل لذت ببرید. این صفحه نمایش جزئیات استثنایی و وضوح را ارائه می دهد، ایده آل برای استفاده حرفه ای، نشانه های دیجیتال،یا برنامه های تعاملی.
تکنولوژی IPS:با استفاده از تکنولوژی In-Plane Switching (IPS) ، می توانید انتظار دقت رنگی برتر و زاویه های دید گسترده تری را داشته باشید.همه از یک تجربه مشاهده مداوم و زنده لذت خواهند برد.
رابط LVDS:رابط LVDS (سیگنالینگ فرقی ولتاژ پایین) انتقال داده با سرعت بالا را تضمین می کند و نرخ های تازه سازی سریع را امکان پذیر می کند و برای تصاویر صاف تر ، فلک زدن را کاهش می دهد.
صفحه لمسی USB:ویژگی صفحه لمسی USB یکپارچه ما امکان تعامل آسان با محتوای شما را فراهم می کند، و آن را برای کیوسک های تعاملی، سیستم های نقطه فروش و پانل های کنترل مناسب می کند.تکنولوژی لمسی پاسخگو و بصری تجربه کاربر را بدون مشکل تضمین می کند.
کاربردهای متنوع:این صفحه نمایش برای تنظیمات مختلف از جمله نمایشگاه های خرده فروشی، محیط های آموزشی، تجهیزات پزشکی و کنترل های صنعتی مناسب است.طراحی محکم آن، دوام و طول عمر آن را تضمین می کند.
نصب آسان:طراحی شده برای نصب بدون دردسر، صفحه نمایش ما با گزینه های نصب برای تنظیم سریع، به طوری که شما می توانید بلافاصله شروع کنید.
پروژه های خود را با صفحه نمایش LCD TFT IPS 21.5 اینچی با روشنایی بالا ارتقا دهید و عملکرد و وضوح بی نظیر را تجربه کنید. ایده آل برای کسب و کارهایی که به دنبال بهینه سازی ارتباطات بصری هستند،این صفحه نمایش ترکیب تکنولوژی پیشرفته با ویژگی های کاربر پسندامروز سفارش خودتون رو بدين و تجربه ي تماشای خودتون رو عوض کنيد
ویژگی ها
| موارد | واحد | مشخصات |
| قطر صفحه نمایش | mm | 546.86 ((21.5 ̇) |
| منطقه فعال | mm | 476.064 ((H) × 267.786 ((V) |
| پیکسل ها H x V | - | 1920 ((x3) x 1080 |
| پیکسل ها Pitch | امم | 247.95 ((در هر سه گانه ای) x24795 |
| ترتیب پیکسل | - | نوار عمودی RGB |
| حالت نمایش | - | حالت VA، معمولا سیاه |
| زمان پاسخ | Msec | 14ms (معمولاً روشن/ خاموش) |
| وزن | گرام | TBD |
| رابط الکتریکی | - | ورودی داده های RGB دو کانال LVDS، 8 بیتی |
| رنگ پشتیبانی | - | 16رنگ های.7M |
| درمان سطح | - | ضد درخشش، 3H |
|
محدوده دما در حال کار انبار ((شحن)) |
°C |
-10 تا +60 -20 تا +60 |
ابعاد بیرونی
تعریف پین رابط
| پين شماره | نماد | توضیحات |
| 1 | RxO0- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
| 2 | RxO0+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
| 3 | RxO1- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
| 4 | RxO1+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
| 5 | RxO2- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
| 6 | RxO2+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
| 7 | GND | زمین |
| 8 | RxOCLK- | ورودی ساعت دیفرانسیل منفی LVDS (ساعت غیرمعمول) |
| 9 | RxOCLK+ | ورودی ساعت دیفرانسیل LVDS مثبت (ساعت غیرمعمول) |
| 10 | RxO3- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
| 11 | RxO3+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
| 12 | RxE0- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
| 13 | RxE0+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
| 14 | GND | زمین |
| 15 | RxE1- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
| 16 | RxE1+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
| 17 | GND | زمین |
| 18 | RxE2- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
| 19 | RxE2+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
| 20 | RxECLK- | ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر) |
| 21 | RxECLK+ | ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر) |
| 22 | RxE3- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
| 23 | RxE3+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
| 24 | GND | زمین |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | هيچ ارتباطي وجود نداره |
| 28 | VDD | ولتاژ ورودی منبع برق |
| 29 | VDD | ولتاژ ورودی منبع برق |
| 30 | VDD | ولتاژ ورودی منبع برق |
تعریف پین USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
مشخصات روشنایی پس زمینه
| پارامتر | نماد | ارزش | واحد | ||
| من | -آره. | مکس | |||
| ولتاژ ورودی نوار روشن | VLED | 48 | 52 | 56 | V |
| ورودی نوار نور جریان | ILED | - | 480 | - | mA |
| مصرف برق | PLED | 23.04 | 24.96 | 26.88 | W |
| طول عمر LED | LBL | 40000 | 50000 | - | ساعت ها |
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع Max | واحد | |
| ولتاژ منبع برق | VDD | 4.5 | 5.0 | 5.5 | V |
| جریان برق | IVDD | 500 | 1200 | mA | |
| جریان در شتاب | IRUSH | 2.0 | 3.0 | A | |
| ولتاژ ریپل ورودی مجاز | VRF | 300 | mV | ||
| ولتاژ محدوده ورودی فرقی سطح بالا | HIV | +100 | mV | ||
| ولتاژ آستانه ورودی فرقی سطح پایین | VIL | -100 | mV | ||
| ولتاژ ورودی دیفرانسیل | VID | 200 | 600 | mV | |
| ولتاژ ورودی ((BL) | VBL_I | -0.3 | VDD+03 | mV | |
| ولتاژ ورودی حالت متداول فرقی | VCM | 1.0 | 1.2 | 1.5 | |
| مصرف برق | بیماری زایمان | 2.5 | 6 | W | |
| پارامتر | شرایط | دقیقه ای | -آره. | مکس | واحد |
| نسبت کنتراست | مرکز | 700 | 1000 | - | - |
| زمان پاسخ | Tr+Td | - | 14 | 20 | ms |
|
CF رنگ رنگی (CIE1931) |
ایکس قرمز |
نوعش -0.03 |
0 |
تایپ: +0.03 |
0 |
| رنگ سفید | 0.323 | - | |||
| سفید | 0.379 | - | |||
| مرکز روشنایی سفید | YLI | 800 | 1000 | cd/m2 | |
| گفتار متقاطع | Ct | 2.0 | % |

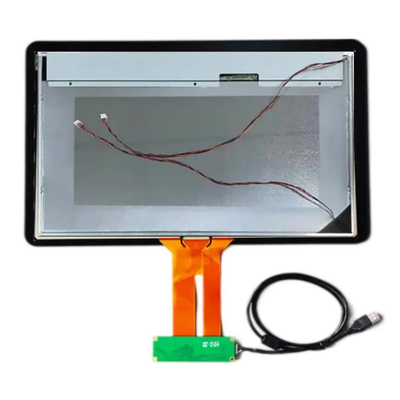

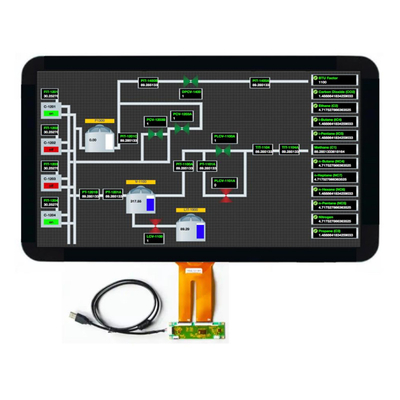

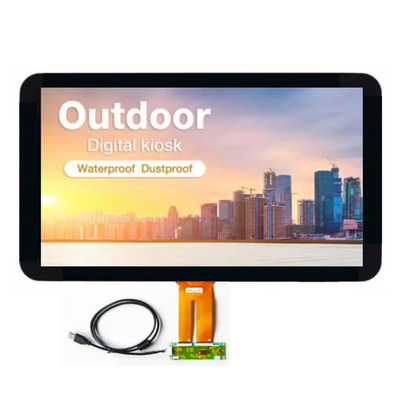

تصویر محصول
