جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش EDP TFT 15.6 اینچ | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| اندازه LCD: | 360.0 x 212.3 x 6.25mm (بدون لمس) | LCD با لمس: | 382.4 x 231.3 x 9.10mm (با لمس) |
| منطقه فعال: | 344.16 x 193.59 میلی متر | رابط LCD: | EDP |
| رابط CTP: | یو اس بی | صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) |
| درخشندگی سطحی: | 1000 سی دی بر متر مربع | دمای عملیاتی: | 0 ℃ تا +50 ℃ |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 40000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | رابط EDP صفحه نمایش TFT با روشنایی بالا,15صفحه نمایش TFT با روشنایی بالا.6 اینچ,صفحه نمایش TFT با روشنایی بالا 1000 نیت,15.6 Inch High Brightness TFT Display,1000Nits High Brightness TFT Display |
||
در مورد این ماده SFTO1560SM-7050A3CT
تجربه بصری خود را با صفحه نمایش LCD 15.6 اینچی IPS TFT با روشنایی 1000 نیتی ارتقا دهیداین صفحه نمایش برای طیف گسترده ای از برنامه های کاربردی مناسب است، از جمله استفاده در فضای باز، محیط های صنعتی و تنظیمات پیشرفته چند رسانه ای.
ویژگی های کلیدی:
درخشش فوق العاده:با روشنایی خیره کننده 1000 نیت، این صفحه نمایش تصاویر پر جنب و جوش و زنده را حتی در محیط های روشن روشن تضمین می کند.از عکس های خشک شده خداحافظی کنید و در هر شرایطی از دید بهتر استقبال کنید!
فول اچ دی رزولوشن:تصاویر واضح و شفاف را با وضوح Full HD (1920 × 1080) تجربه کنید. این صفحه نمایش برای بازی، پخش ویدیو یا برنامه های حرفه ای کیفیت تصویر خیره کننده ای را فراهم می کند.
تکنولوژی IPS:تکنولوژی In-Plane Switching (IPS) زاویه های دید گسترده و بازتولید دقیق رنگ را تضمین می کند. از رنگ های سازگار و کنتراست تقریباً از هر زاویه ای لذت ببرید.آن را برای پروژه های همکاری یا محیط های چند کاربر ایده آل می کند.
رابط EDP:رابط Embedded DisplayPort (EDP) امکان اتصال بی نقص را فراهم می کند و انتقال داده با سرعت بالا و عملکرد بهینه را تضمین می کند.این باعث می شود آن را مناسب برای ادغام با انواع دستگاه ها و سیستم.
پنل لمسی ظرفیتی USB (CTP):USB CTP یکپارچه تعامل را افزایش می دهد، تجربه لمس صاف و پاسخگو را امکان پذیر می کند. برای نمایشگرهای تعاملی، کیوسک ها و برنامه های جاسازی شده مناسب است.
کاربردهای متنوع:ایده آل برای تجهیزات صنعتی، نمایشگاه های خودرو، دستگاه های پزشکی و لوازم الکترونیکی مصرفی، این صفحه نمایش LCD برای پاسخگویی به انواع برنامه های کاربردی سخت طراحی شده است.
با صفحه نمایش LCD TFT IPS 15.6 اینچی با روشنایی بالا 1000Nits، شما عملکرد برتر، دوام برجسته و کیفیت بصری استثنایی را تضمین می کنید.تفاوت را تجربه کنید و پروژه های خود را به سطح بعدی ببرید!
مشخصات مکانیکی
| پارامتر | مشخصات | واحد |
| اندازه صفحه نمایش | 15.6 ′′ (شکل قطری) | اینچ |
| منطقه فعال | 344.16 ((H) ×193.59 ((V) | mm |
| فرمت پیکسل |
(1 پیکسل = R + G + B نقطه) 1920 ((H) ×1080 ((V) |
پیکسل |
| پیچ پیکسل | 0.17925 ((H) × 0.17925 (V) | mm |
| پیکسل ها | خط عمودی R، G، B | |
| حالت نمایش | معمولا سیاه | |
| طرح نمایش | IPS | |
| مصرف برق | TBD | W |
| درمان سطح قطب کش جلو | پوشش ضد درخشش: (3H) |
ابعاد طرح فقط TFT LCM
| پارامتر | دقیقه | نوع | مکس | واحد | |
|
ابعاد محدوده واحد |
عرض | 359.7 | 360 | 360.3 | mm |
| ارتفاع | 212.0 | 212.3 | 212.6 | mm | |
| عمق | 5.95 | 6.25 | 6.55 | mm | |
| وزن ناخالص | - | - | - | g | |
ابعاد طرح صفحه لمسی ظرفیت دار
| پارامتر | دقیقه | نوع | مکس | واحد | |
|
ابعاد محدوده واحد |
عرض | 382.4 | mm | ||
| ارتفاع | 231.3 | mm | |||
| عمق | 9.1 | mm | |||
| وزن ناخالص | - | - | - | g | |
ابعاد بیرونی
تعریف پین رابط
| پين شماره | نماد | I/O | عملکرد |
| 1 | NC | - | براي سي دي اختصاص داده شده |
| 2 | H_GND | P | گلوله سرعت بالا |
| 3 | مسير1_N | من | خط پيوند سيگنال 1 |
| 4 | مسیر1_P | من | خط خطي امنيت واقعي 1 |
| 5 | H_GND | P | گلوله سرعت بالا |
| 6 | مسیر_N | من | خط اتصال سیگنال تکمیل کننده 0 |
| 7 | مسیر | من | خط ارتباط سیگنال واقعی 0 |
| 8 | H_GND | P | گلوله سرعت بالا |
| 9 | AUX_CH_P | من | کانال کمکی سیگنال واقعی |
| 10 | AUX_CH_N | من | کانال کمکی سیگنال مکمل |
| 11 | H_GND | P | گلوله سرعت بالا |
| 12 | LCD_VDD | P | منطق LCD و قدرت راننده (3.3V) |
| 13 | LCD_VDD | P | منطق LCD و قدرت راننده (3.3V) |
| 14 | NC | من | برای استفاده تولید کننده LCD اختصاص داده شده است |
| 15 | LCD_GND | P | منطق LCD و زمین راننده |
| 16 | LCD_GND | P | منطق LCD و زمین راننده |
| 17 | HPD | اوه | پین سیگنال HPD |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL توانمند | من | NC |
| 23 | BL PWM DIM | من | NC |
| 24 | NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
| 25 | NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
| 26 | BL PWR | P | NC |
| 27 | BL PWR | P | NC |
| 28 | BL PWR | P | NC |
| 29 | BL PWR | P | NC |
| 30 | NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
مشخصات روشنایی پس زمینه
| ماده | نماد | MIN | TYP | مکس | واحد |
| ولتاژ تغذیه | Vf | 28 | 30 | 33 | V |
| جریان عرضه | اگه | - | 270 | 360 | mA |
| طول عمر | - | 40000 | 50000 | - | ساعت |
ویژگی های نوری
| پارامتر | شرایط | دقیقه ای | -آره. | مکس | واحد | |
|
زاویه دید (CR>10) |
افقی | θL | - | 85 | - |
درجه |
| θ R | - | 85 | - | |||
| عمودی | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| نسبت کنتراست | مرکز | 600 | 800 | - | - | |
| زمان پاسخ | Tr+Td | - | 25 | 35 | ms | |
|
CF رنگ رنگی (CIE1931) |
ایکس قرمز |
نوعش -0.03 |
0.642 |
تایپ: +0.03 |
- | |
| قرمز y | 0.3078 | - | ||||
| رنگ سبز | 0.283 | - | ||||
| سبز y | 0.594 | - | ||||
| آبی ایکس | 0.142 | - | ||||
| آبی و | 0.149 | - | ||||
| رنگ سفید | 0.303 | - | ||||
| سفید | 0.329 | - | ||||
| نسبت NTSC | % | (45) | - | |||
| مرکز روشنایی سفید | YLI | 900 | 1000 | cd/m2 | ||
| یکنواختی سفید 13pt | δW | 75 | 80 | |||

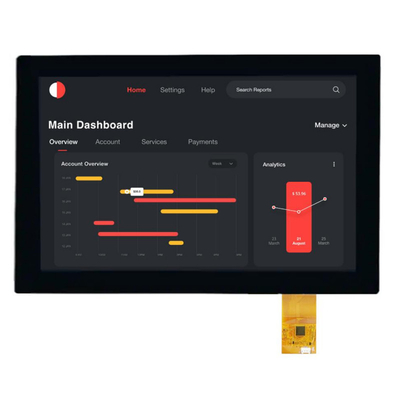

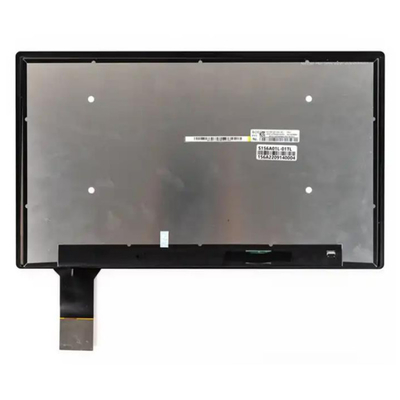

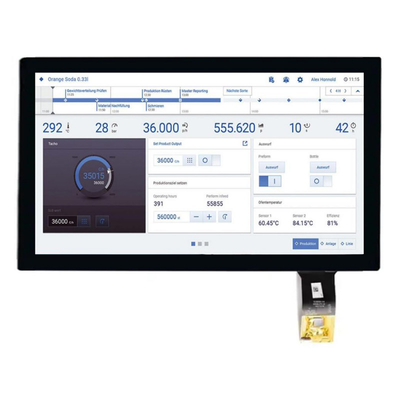

تصویر محصول
