جزئیات محصول:
|
| کلمات کلیدی: | 13.3 اینچ PCAP TFT LCD | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| اندازه LCD: | 306.86x182.31x5.25mm (بدون لمس) | LCD با لمس: | 307.55x185.62x7.25mm (با لمس) |
| منطقه فعال: | 293.76 x 165.24 میلی متر | رابط LCD: | EDP |
| رابط CTP: | یو اس بی | صفحه لمسی: | CTP |
| درخشندگی سطحی: | 1000 سی دی بر متر مربع | دمای عملیاتی: | -0°C تا +50°C |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | رابط EDP صفحه نمایش LCD TFT,13.3 اینچ روشنایی بالا TFT,صفحه نمایش LCD TFT 1000 نیت,13.3 Inch High Brightness TFT,1000 Nits TFT LCD Display |
||
در مورد اين مورد: SFTO1330XC-7119A3CT
تجربه بصری خود را با صفحه نمایش LCD IPS TFT 13.3 اینچی با روشنایی 1000 نیت ارتقا دهید، که برای وضوح و عملکرد در هر شرایط نور طراحی شده است.این صفحه نمایش دارای یک قطعه قطعات 1920*1080 Full HD است، اطمینان از تصاویر واضح و رنگ های پر جنب و جوش، باعث می شود آن را ایده آل برای انواع برنامه های کاربردی، از دستگاه های قابل حمل به تجهیزات صنعتی.
ویژگی های کلیدی:
روشنایی بالا:با سطح درخشندگی چشمگیر 1000 نیت، این صفحه نمایش حتی در نور مستقیم خورشید یا محیط های روشن، دید استثنایی را تضمین می کند.مناسب برای استفاده در فضای باز یا برنامه های کاربردی حرفه ای که در آن دید واضح بسیار مهم است!
وضوح کامل اچ دی: از کیفیت تصویر خیره کننده با وضوح 1920 × 1080 پیکسل لذت ببرید. جزئیات واضح تر، رنگ های غنی تر را تجربه کنید،و یک تجربه مشاهده عمیق که محتوای شما را به زندگی می آورد.
تکنولوژی IPS:تکنولوژی In-Plane Switching (IPS) ما زاویه های دید گسترده ای (تا 178 درجه) را فراهم می کند، که اجازه می دهد تا رنگ و روشنایی سازگار از دیدگاه های مختلف باشد.ایده آل برای محیط های همکاری یا سناریوهای چند کاربر!
رابط EDP:رابط DisplayPort (EDP) یکپارچه، اتصال آسان و سازگاری با طیف گسترده ای از دستگاه ها را تضمین می کند.
کاربردهای متنوع:چه شما در حال طراحی یک دستگاه کامپیوتری قابل حمل باشید، یک راه حل نشانه گذاری دیجیتال، یا هر برنامه نمایش با عملکرد بالا، این صفحه نمایش 13.3 اینچی به اندازه کافی انعطاف پذیر است تا نیازهای شما را برآورده کند.
چرا نمایشگاه ما را انتخاب می کنید؟
سرمایه گذاری در صفحه نمایش LCD TFT IPS 13.3 اینچی ما به معنای انتخاب کیفیت، دوام و عملکرد است.این صفحه نمایش ساخته شده است تا در شرایط سخت مقاومت کند بدون اینکه از عالی بودن بصری سلب شود.
نتیجه گیری:
پروژه های خود را با صفحه نمایش LCD IPS TFT 13.3 اینچی با روشنایی بالا 1000 نیت ارتقا دهید. تجربه کنید که تفاوت هایی که صفحه نمایش با کیفیت بالا می تواند ایجاد کند. برای اطلاعات بیشتر یا برای سفارش،لطفا امروز با ما تماس بگیرید!
احساس راحتی کنید که هر بخشی از این معرفی را سفارشی کنید تا بهتر با صدای نام تجاری یا نیازهای بازاریابی خاص خود مطابقت داشته باشد!
ویژگی ها
| اندازه | 13.3 اينچ |
| رابط رزولوشن | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2 lane |
| نوع اتصال | 20455-030E-76 (I-PEX) |
| عمق رنگ | 16.7M |
| نوع تکنولوژی | A-si |
| مشخصات صفحه نمایش، عرض پیکسل (ملی متر) | 0.153 x 0153 |
| پیکسل ها | نوار عمودی RGB |
| حالت نمایش | معمولاً سياه |
| IC راننده TP | NC |
| درمان سطح LCD | پوشش ضد درخشش: ((3H) |
| نسبت کنتراست جهت مشاهده | U/D/L/R:85/85/85/85 1000 ((TYP.) |
|
طیف رنگی نوردهی ((cd/m2) |
72 درصد 1000 ((TYP.) |
| مصرف برق | LCD:1.8 ((W)) ((Max)) (طرح سفید) |
| شماره های LED | 50LED |
| وزن (g) | - |
| طرح (W x H x D) (ملی متر) | 307.55×185.62×725 |
| TP محدوده دید لنز ((ملی متر) | 294.36×16584 |
| LCM (W x H x D) (میلی متر) | 306.86*182.31*525 |
| منطقه فعال LCD ((ملی متر) | 293.76×16524 |
| با / بدون TSP | بدون CTP |

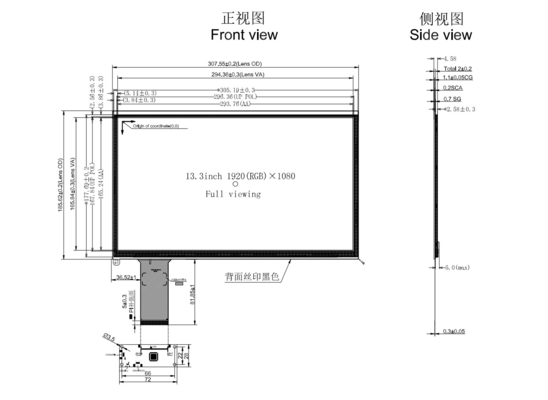

ابعاد بیرونی
تعریف پین رابط
| شماره پین | نماد | I/O | عملکرد |
| 1 | NC | NC ((NO USE) | |
| 2 | H_GND | P | زمین با سرعت بالا |
| 3 | لنل N | خط پيوند سيگنال 1 | |
| 4 | لانلپ | من | خط خطي امنيت واقعي 1 |
| 5 | H_GND | P | زمین با سرعت بالا |
| 6 | مسير شمال | خط اتصال سیگنال تکمیل کننده 0 | |
| 7 | مسیر | من | خط ارتباط سیگنال واقعی 0 |
| 8 | H_GND | P | زمین با سرعت بالا |
| 9 | AUX_CH_P | کانال کمکی سیگنال واقعی | |
| 10 | AUX_CH_N | من | کانال کمکی سیگنال |
| 11 | H_GND | P | زمین با سرعت بالا |
| 12 | LCD VCC | P | منطق سی دی و قدرت راننده (3.3V) |
| 13 | LCD_VCC | P | منطق سی دی و قدرت راننده (3.3V) |
| 14 | NC | NC ((NO USE) | |
| 15 | LCD GND | P | منطق LCD و زمین راننده |
| 16 | LCD_GND | P | منطق LCD و زمین راننده |
| 17 | HPD | اوه | HPD Signa |
| 18 | LED-1 | P | چراغ های LED |
| 19 | LED-2 | P | چراغ های LED |
| 20 | LED-3 | P | چراغ های LED |
| 21 | LED-4 | P | چراغ های LED |
| 22 | LED_PWMO | اوه | BL/LED PWM OUT |
| 23 | LED_PWMI | من | BL/LED PWM IN |
| 24 | NC | برای استفاده سازنده LCD اختصاص داده شده است | |
| 25 | NC | برای استفاده سازنده LCD اختصاص داده شده است | |
| 26 | LED-5 | P | چراغ های LED |
| 27 | LED-6 | P | چراغ های LED |
| 28 | BL_PWR | P | قدرت روشنایی پس زمینه LED+ |
| 29 | BL_PWR | P | 3قدرت چراغ های عقب LEDH |
| 30 | NC | برای استفاده سازنده LCD اختصاص داده شده است |
تعریف پین USB PCAB
1 VCC
دو تا USB
3USB+
4 GND
مشخصات روشنایی پس زمینه
| پارامتر | نماد | من. | -آره. | مکس | واحدها |
| ورودی LED | VLED | 28 |
- |
33 | [V] |
| ولتاژ جلو LED | VF | 2.8 | 3.0 | 3.3 | [V] |
| جریان جلو LED | اگر | 320 | [mA] | ||
| مصرف برق B/L | P_B/L |
- |
- |
- |
[W] |
| طول عمر LED | LT | 30000 | 40000 | - | ساعت ها |
| شماره LED | NLED |
- |
50 |
- |
PCS |
ویژگی های نوری
| پست ها | نماد | شرایط | مشخصات | واحد | |||
| دقیقه ای | -آره. | مکس | |||||
| نسبت کنتراست | CR |
O=0deg |
700 | 1000 | |||
| نورپردازی سفید | YLI | 800 | 1000 | cd/m2 | |||
| زمان پاسخ | TR+TF | 30 | 35 | ms | |||
|
رنگ بندی |
قرمز | XR | (0.642) | ||||
| YR | (0.333) | ||||||
| سبز | Xg | (0.301) | |||||
| آره | (0.621) | ||||||
| آبی | XB | (0.153) | |||||
| YB | (0.055) | ||||||
| سفید | Xw | (0.313) | |||||
| آره | (0.329) | ||||||
|
زاویه دید |
. آره | ساعت 11 و 3 |
مرکز CR≥10 |
80 | 85 |
دگ |
|
| 12 ((ساعت 9) | 80 | 85 | |||||
| . "ور" | θ2 ((۱۲ ساعت) | 80 | 85 | ||||
| θ1 ((۶ ساعت) | 80 | 85 | |||||
| نسبت NTSC | % | 65 | 72 | % | |||

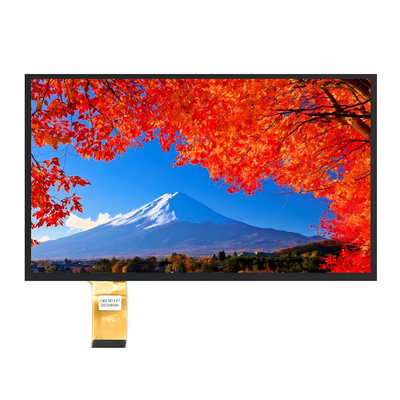

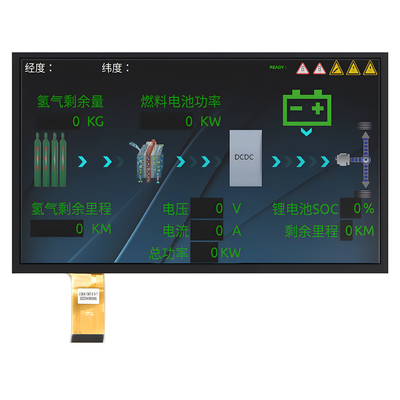

تصویر محصول
