جزئیات محصول:
|
| محصول: | LCD دایره ای 4 اینچی TFT | قطعنامه: | 720x720 |
|---|---|---|---|
| رابط: | MIPI 4 لاین | صفحه لمسی: | نه، CTP اختیاری است |
| جهت مشاهده: | IPS (80/80/80/80) | شماره پین: | 30 پین |
| اندازه ماژول: | 107.60 (H) *111.87 (V) * 3.83 (T) | منطقه فعال: | 101.52 (میلی متر) قطر |
| درخشندگی سطحی: | 1000 cd/m2 (نیت) | دمای عملیاتی: | -30 تا +85 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | صفحه نمایش LCD TFT 720x720 نقطه,صفحه نمایش LCD TFT 4 اینچی,صفحه نمایش TFT با روشنایی 1000 نیت,4-Inch Round TFT LCD Display,1000 Nits High Brightness TFT Display |
||
** دانلود صفحه اطلاعات **
FL7707N_DS_V0.2_20230324_ مشتری.pdf
در مورد این ماده SFTO400XC-7095A3N
با معرفی آخرین نوآوری ما در تکنولوژی نمایش: روشنایی بالا 1000 Nits 4 اینچ دور TFT LCD. با وضوح خیره کننده 720x720 نقطه،این صفحه نمایش تضمین می کند که تصاویر شفاف و رنگ های پر جنب و جوش در هر محیطی برجسته است.
ویژگی های کلیدی عبارتند از:
روشنایی استثنایی: با سطح روشنایی 1000 نیت، این صفحه نمایش برای دید عالی حتی در شرایط روشن در فضای باز طراحی شده است، اطمینان حاصل کنید که محتوای شما همیشه به وضوح دیده می شود.
طراحی جمع و جور: شکل گرد 4 اینچی آن را برای کاربردهای مختلف، از داشبورد خودرو تا دستگاه های دستی و ماشین آلات صنعتی، ایده آل می کند.ارائه گزینه های ادغام متنوع.
وضوح بالا: وضوح نقطه 720x720 تصاویر واضح و گرافیک دقیق را ارائه می دهد و آن را برای کاربردهایی که وضوح مهم است مناسب می کند.
رابط MIPI 4-Lane: رابط MIPI 4-Lane انتقال داده با سرعت بالا را فراهم می کند، عملکرد بدون مشکل و پاسخگویی را تضمین می کند، که برای برنامه های کاربردی محتوای پویا ضروری است.
چه شما به دنبال ارتقاء الکترونیک مصرفی، بهبود رابط کاربری، و یا ایجاد تجربیات غوطه ور، ما روشنایی بالا 1000 Nits صفحه نمایش LCD TFT ارائه راه حل ایده آل است.پروژه های خود را با این تکنولوژی پیشرفته نمایش بالا ببرید انتخاب مناسب برای هر دو برنامه های حرفه ای و شخصی.
ویژگی ها
| ویژگی | مشخصات |
| نوع LCD | 4.0 اینچ |
| قطعنامه (H*V) | 720 ((RGB) * 720 |
| نوع تکنولوژی | a-Si TFT |
| پیکسل ها | نوار عمودی RGB |
| حالت نمایش | IPS/Transmissive/معمولا سیاه |
| جهت مشاهده | همه |
| جهت معکوس شدن مقیاس خاکستری | ... |
| ابعاد (W x H x T) (ملی متر) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| منطقه فعال ((ملی متر) | 101.52 (H) *101.52 ((V) |
| با / بدون صفحه لمسی | بدون CTP، اختیاری |
| نوع کانکتور مطابقت | 0.5 پیچ 30 پین |
| نوع روشنایی | لامپ LED سفید |
| وزن (g) | TBD |
| رابط | MIPI 4Lane |
| تعداد رنگ | 16.7M |
| IC درایور | FL7707 |
| CTP IC |
نقشه مکانیکی
تعریف پین رابط
| نه | شماره ی PIN | توضیحات |
| 1 | LEDA | آنود ال ای دی |
| 2 | LEDK1 | کاتود LED |
| 3 | LEDK2 | کاتود LED |
| 4 | VCI | منبع برق 2.8 ~ 3.3V |
| 5 | IOVCC | منبع برق 1.8V-2.0V |
| 6 | تنظیم مجدد | سیگنال های تنظیم مجدد LCM |
| 7 | TE | خروجی اثر پارگی |
| 8 | PWM | خروجی فرکانس PWM برای کنترل راننده LCD. |
| 9 | GND | زمین |
| 10 | D0P | سیگنال های داده DSI-D0+ |
| 11 | D0N | سیگنال های داده DSI-D0 |
| 12 | GND | زمین |
| 13 | D1P | سیگنال های داده DSI-D1+ |
| 14 | D1N | DSI-D1- سیگنال های داده |
| 15 | GND | زمین |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | ساعت DSI- |
| 18 | GND | زمین |
| 19 | D2P | سیگنال های داده DSI-D2+ |
| 20 | D2N | سیگنال های داده DSI-D2 |
| 21 | GND | زمین |
| 22 | D3P | سیگنال های داده DSI-D3+ |
| 23 | D3N | سیگنال های داده DSI-D4 |
| 24 | GND | زمین |
| 25 | TP_INT | لمس قطع |
| 26 | TP_SDA | سیگنال داده های IIC لمس |
| 27 | TP_SCL | سیگنال ساعت IIC |
| 28 | TP_RESET | سیگنال تنظیم مجدد با لمس |
| 29 | TP_VCI | برق را لمس کنید |
| 30 | TP_IOVCC | برق را لمس کنید |
|
ماده |
نماد |
ارزش |
واحد |
|
ولتاژ منبع برق برای منطق |
VDD |
0.3~36 |
V |
|
ولتاژ ورودی |
شراب |
VDD+03 |
V |
|
دمای کار |
بالا |
-30 تا 80 |
°C |
|
دمای ذخیره سازی |
Tstg |
-30 تا 80 |
°C |
ویژگی های الکتریکی
|
ماده |
نماد |
دقیقه |
نوع |
مکس |
واحد |
شرایط آزمایش |
|
ولتاژ کار |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
جریان عرضه |
IDD |
- |
- |
30 |
mA |
VDD=2.8V، Ta=25°C |
|
ولتاژ ورودی |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
جریان خروجی ورودی |
IIL |
- يک.0 |
- |
1.0 |
mA |
VIN=VDD یا VSS |
نور پس زمینه رانندگی
|
ماده |
نماد |
دقیقه |
نوع |
مکس |
واحد |
|
جریان جلو |
اگر |
... |
180 |
- |
mA |
|
ولتاژ جلو |
VF |
14 |
15 |
16.3 |
V |
|
حالت اتصال |
P |
... |
5S2P |
... |
|
|
شماره LED |
/ |
|
10 |
|
پی سی |
|
طول عمر LED |
|
40000 |
50000 |
|
ساعت ها |
ویژگی های نوری
|
ماده |
نماد |
شرایط |
دقیقه |
نوع |
مکس |
واحد |
|
زاویه های دید |
θT |
CR ¥10 |
|
85 |
- |
درجه تحصیلی |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
نسبت کنتراست |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
زمان پاسخ |
تن |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
یکنواختی |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
روشنایی |
L |
- |
850 |
1000 |
- |
cd/m2 |

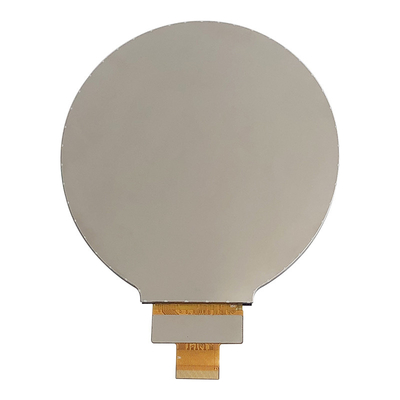

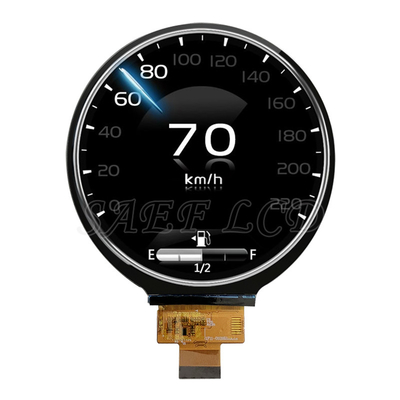

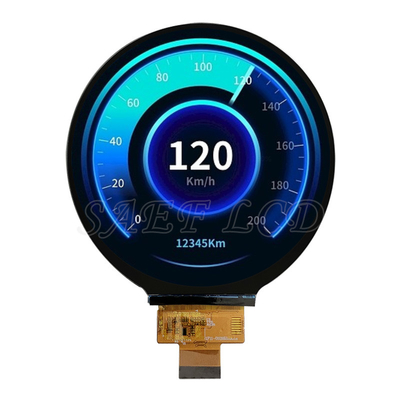

تصویر محصول
