جزئیات محصول:
|
| محصول: | صفحه نمایش دایره ای TFT 3.6 اینچی | قطعنامه: | 544 (RGB) × 506 نقطه |
|---|---|---|---|
| درخشندگی سطحی: | 1000 cd/m2 (نیت) | صفحه لمسی: | بدون لمس (PCAP اختیاری) |
| جهت مشاهده: | زاویه دید کامل IPS | آی سی درایور: | ST72566 |
| شماره پین: | 30 پین | ارتباط: | ZIF |
| رابط: | LVDS | طول عمر LED: | 40000 ساعت |
| بالا:: | -30 درجه سانتیگراد تا +85 درجه سانتیگراد | Tst:: | -30 درجه سانتیگراد تا +85 درجه سانتیگراد |
| منطقه فعال: | 89.76 (W) x83.49 (H) میلی متر | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | LCD TFT با روشنایی بالا,صفحه نمایش IPS 544 X 506 نقطه ای,3.6 اینچ روشنایی بالا TFT,544 X 506 Dots Round IPS Display,3.6inch High Brightness TFT |
||
در مورد اين مورد: SFTO360XC-7072AN
ما آخرین نوآوری ما را معرفی می کنیم: صفحه نمایش LCD TFT 3.6 اینچی با روشنایی 1000 نیت با وضوح 544 × 506 نقطهاین صفحه نمایش IPS گرد برای ارائه تصاویر خیره کننده و عملکرد برتر در شرایط مختلف روشنایی طراحی شده است.
ویژگی های کلیدی:
خروجی روشنایی بالا (۱۰۰۰ نیت):
اندازه کامپکت (3.6 اینچ):
تکنولوژی IPS:
رزولوشن (544 x 506 نقطه):
رابط LVDS:
مزایا:
تجربه کاربری بهبود یافته:
کاربردهای متنوع:
عملکرد قوی:
کاربردها:
نمايشگاه هاي خودرو:
تکنولوژی پوشیدنی:
تجهیزات صنعتی:
نتیجه گیری:
صفحه نمایش LCD TFT با روشنایی بالا 1000 نیت 3.6 اینچی، تکنولوژی پیشرفته را با طراحی عملی ترکیب می کند تا نیازهای برنامه های کاربردی مدرن را برآورده کند.محصولات خود را با این راه حل نمایش استثنایی که درخشندگی بی نظیر را فراهم می کند ارتقا دهید، وضوح و انعطاف پذیری.
برای اطلاعات بیشتر، مشخصات فنی، یا برای سفارش، لطفا به طور مستقیم با ما تماس بگیرید.
| ویژگی | مشخصات |
| نوع LCD | 3.6 اينچ |
| قطعنامه (H*V) | 544* ((RGB) * 506 |
| نوع تکنولوژی | a-Si TFT |
| پیکسل ها | نوار عمودی RGB |
| معمولاً سفید | معمولاً سياه |
| جهت مشاهده | همه |
| ابعاد (W x H x T) (ملی متر) | 98.88*94.12*779 |
| منطقه فعال ((ملی متر) | 83.49*89.76 |
| با / بدون صفحه لمسی | بدون |
| نوع کانکتور مطابقت | 0.5پچ 30پين |
| نوع روشنایی | LED |
| وزن (g) | TBD |
| رابط | LVDS |
| تعداد رنگ | 16.7M |
| IC درایور | ST7266-G6-E |
ابعاد بیرونی
تعریف PIN رابط
| نه | نام PIN | توضیحات |
| 1 | A | قدرت چراغ LED |
| 2 | K | چراغ LED زمین |
| 3 | LVDS-D3N | ورودی داده های دیفرانسیل منفی LVDS |
| 4 | LVDS-D3P | ورودی داده های دیفرانسیل LVDS مثبت |
| 5 | GND | زمین |
| 6 | LVDS-D2N | ورودی داده های دیفرانسیل منفی LVDS |
| 7 | LVDS-D2P | ورودی داده های دیفرانسیل LVDS مثبت |
| 8 | GND | زمین |
| 9 | LVDS -CLKN | ورودی منفی دیفرانسیل LVDS ساعت |
| 10 | LVDS -CLKP | ورودی مثبت دیفرانسیل LVDS ساعت |
| 11 | GND | زمین |
| 12 | LVDS-D1N | ورودی داده های دیفرانسیل منفی LVDS |
| 13 | LVDS-D1P | ورودی داده های دیفرانسیل LVDS مثبت |
| 14 | GND | زمین |
| 15 | LVDS-D0N | ورودی داده های دیفرانسیل منفی LVDS |
| 16 | LVDS-D0P | ورودی داده های دیفرانسیل LVDS مثبت |
| 17 | GND | زمین |
| 18 تا 19 | IOVCC-3.3V | یک منبع برق برای قدرت منطق و مدار I/O. |
| 20 | BIST | خودآزمایی داخلی |
| 21 | SDA | سیگنال ورودی/خرید سریال در حالت رابط سریال |
| 22 | SCI | در رابط سریال، این به عنوان SCL استفاده می شود. |
| 23 | STBYB | کنترل حالت آماده H:عمل عادیL: نمایش غیرفعال |
| 24 | RST | پین ریست 3.3 ولت |
| 25 | CS | پین انتخاب تراشه |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | زمین |
| 28 | VDD-3.3V | منبع برق ((3.3V) |
| 29 | VDD-3.3V | منبع برق ((3.3V) |
| 30 | VCOM/NC | ولتاژ مشترک/NC |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 3.0 تا 36 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -30 تا 85 | C |
| دمای ذخیره سازی | Tstg | -30 تا 85 | C |
ویژگی های الکتریکی DC
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ برق | VDD | 3.0 | 3.3 | 3.6 | V |
| ولتاژ بالا منطق ورودی | HIV | 0.7VDD | - | VDD | V |
| ولتاژ پایین منطق ورودی | VIL | 0 | - | 0.3VDD | V |
واحد روشناییویژگی ها
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| جریان جلو | اگر | ... | 180 | ... | mA |
| ولتاژ جلو | VF | 13.5 | 14 | 16 | V |
| حالت اتصال | - | ... | 5S4P | ... | |
| شماره LED | / | 20 | پی سی | ||
| طول عمر LED | 40000 | 50000 | ساعت ها |

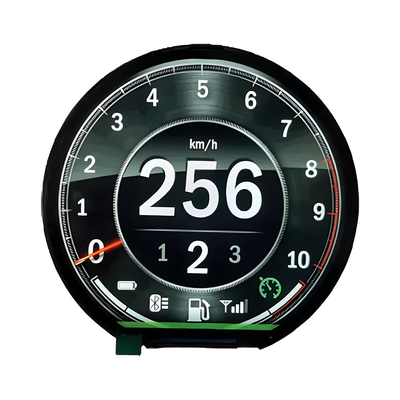

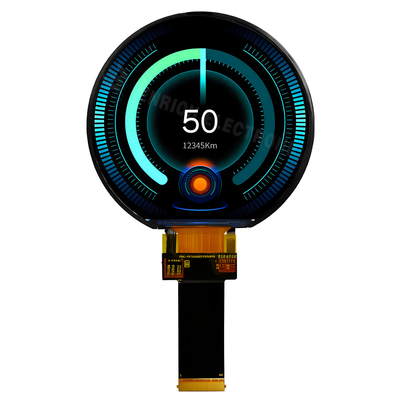

تصویر محصول
