جزئیات محصول:
|
| محصول: | LCD 2.8 اینچی TFT | قطعنامه: | 240 x 320 |
|---|---|---|---|
| رنگ: | 262K | صفحه لمسی: | صفحه نمایش لمسی مقاومتی |
| رابط: | MCU، RGB | جهت مشاهده: | IPS، تمام زاویه های مشاهده |
| آی سی درایور: | ILI9341V | ارتباط: | ZIF |
| درخشندگی سطحی: | 1000 cd/m2 (nits) | شماره پین: | 50 پین |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ۲۴۰ × ۳۲۰ نقطه TFT روشنایی بالا,صفحه نمایش LCD TFT 240 X 320 نقطه,2.8 اینچ TFT روشنایی بالا,TFT LCD Display 240 X 320 Dots,2.8 inch High Brightness TFT |
||
در مورد این ماده SFTO280TZ-7214AT
تکنولوژي امن خوشحال است که آخرین نوآوری خود را در فناوری نمایش ارائه دهد: روشنایی بالا 1000 نيت 2.8 اينچ TFT LCD.این که آیا شما در حال طراحی برای کاربردهای بیرونی هستید یا به یک صفحه نمایش روشن و پر جنب و جوش برای دستگاه خود نیاز دارید، این صفحه نمایش عملکرد و قابلیت اطمینان بی نظیر را ارائه می دهد.
درخشش فوق العاده:با سطح درخشندگی چشمگیر 1000 نیت، این صفحه نمایش تضمین می کند که محتوای حتی در نور مستقیم خورشید قابل مشاهده است، و آن را برای محیط های بیرونی و نور محیط بالا ایده آل می کند.
اندازه کمکت:این صفحه نمایش که فقط ۲٫۸ اینچ اندازه دارد، تعادل کامل بین قابلیت حمل و استفاده را ایجاد می کند و به راحتی در انواع دستگاه های کوچک قرار می گیرد.
وضوح بالا:رزولوشن 240 x 320 پیکسل تصاویر واضح و واضح را تضمین می کند، اجازه می دهد تا گرافیک و متن دقیق، تجربه کاربر را افزایش دهد.
تکنولوژی IPS:این صفحه با استفاده از تکنولوژی In-Plane Switching (IPS) زاویه های دید گسترده و بازتولید دقیق رنگ را ارائه می دهد و اطمینان حاصل می کند که تصاویر و فیلم ها از هر دیدگاهی عالی به نظر می رسند.
رابط همه کاره:این صفحه نمایش با رابط های MCU و RGB مجهز است و بسیار قابل تطبیق است، که این کار را آسان می کند تا در طیف وسیعی از برنامه های کاربردی میکروکنترلر و سیستم های موجود ادغام شود.
انرژی کارآمد:این صفحه نمایش با توجه به بهره وری طراحی شده است و در بین روشنایی و مصرف برق تعادل برقرار می کند و به افزایش عمر باتری در دستگاه های قابل حمل کمک می کند.
دید بهتر:مناسب برای کاربردهای در محیط های روشن، مانند کیوسک های بیرونی، دستگاه های پوشیدنی و نمایشگاه های خودرو.
کاربر دوستانه:رزولوشن بالا و رنگ های پر جنب و جوش تجربه کلی کاربر را بهبود می بخشد و خواندن و تعامل با صفحه نمایش را آسان تر می کند.
ادغام آسان:با گزینه های رابط دوگانه ، توسعه دهندگان می توانند به راحتی صفحه نمایش را به میکروکنترلرها و سیستم های مختلف متصل کنند ، پیچیدگی طراحی و زمان به بازار را کاهش می دهند.
دوام:ساخته شده برای تحمل خواسته های برنامه های کاربردی مختلف، تضمین طول عمر و عملکرد ثابت در طول زمان.
صفحه نمایش LCD TFT 2.8 اینچی با روشنایی بالا 1000 نیتس راه حل نهایی برای حرفه ای هایی است که به دنبال یک صفحه نمایش قدرتمند، همه کاره و با عملکرد بالا هستند.دستگاه های خود را با روشنایی و وضوح بی نظیر بالا ببرید، و برای انواع برنامه های کاربردی از صنایع به الکترونیک مصرفی فراهم می کند.
برای اطلاعات بیشتر، نمونه ها، یا برای بحث در مورد نیازهای خاص خود را، لطفا با ما تماس بگیرید.
ویژگی ها
| اطلاعات عمومی | مشخصات | واحد |
| صفحه اصلی | ||
| منطقه نمایش ((AA)) | 43.2 ((H) *57.6 ((V) (2.8 اینچ)) | mm |
| عنصر راننده | ماتریس فعال a-Si TFT | - |
| رنگ ها را نمایش دهید | 262K | رنگ ها |
| تعداد پیکسل ها | 240 ((RGB) *320 | نقطه ها |
| پیچ پیکسل | 0.180 ((H) *0.180 ((V) | mm |
| زاویه دید | همه | ساعت |
| IC درایو | ILI9341V | - |
| ترتیب پیکسل رنگ | نوار عمودی RGB | |
| حالت نمایش | انتقال دهنده/ معمولا سیاه | - |
| دمای کار | -20+70 | °C |
| دمای ذخیره سازی | -30+80 | °C |
اطلاعات مکانیکی
| ماده | دقیقه ای | -آره. | مکس | واحد | یادداشت | |
| اندازه ماژول | افقی ((H) | - | 50.00 | - | mm | ±0.2 |
| عمودی ((V) | - | 69.20 | - | mm | ±0.2 | |
| عمق ((D) | - | 3.99 | - | mm | ±0.2 | |
| وزن | - | TBD | - | g | - | |
ابعاد بیرونی
تعریف پین رابط
| پين نه | نماد | سطح | عملکرد |
| 1 | LEDK | L | چراغ های پشت |
| 2 تا 5 | LEDA | H | روشنایی پس زمینهA |
| 6 | IM0 | H/L | حالت رابط MCU را انتخاب کنید |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | رد شد | H/L | پین تنظیم مجدد سخت افزار |
| 11 | VSYNC | H/L | سیگنال ورودی همگام سازی عمودی برای RGB |
| 12 | HSYNC | H/L | سیگنال ورودی همگام سازی افقی (خطی) برای RGB |
| 13 | DOTCLK | H/L | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 14 | امکان پذیر است | H/L | سیگنال فعال سازی داده برای کار رابط RGB. |
| 15 تا 32 | D17-DB0 | H/L | اتوبوس داده |
| 33 | SD0 | H/L | پین خروجی رابط SPI |
| 34 | SDA | H/L | پین ورودی رابط SPI |
| 35 | تحقیق و توسعه | H/L | خواندن فعال کردن پین ساعت |
| 36 | WR-RS | H/L | یک سیگنال انتخاب ثبت |
| 37 | RS-SCL | H/L | پین ورودی ساعت فعال کنید |
| 38 | CS | H/L | چیپ انتخاب پین ورودی |
| 39 | TE | H/L | خروجی اثر پارگی |
| 40 | IOVCC | H | منبع برق ((1.8 ولت) |
| 41 | IOVCC | H | منبع برق ((2.8-3.3V) |
| 42 | VCI | H | منبع برق ((2.8-3.3V) |
| 43 | GND | L | زمین |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L | زمین |
| 49 | GND | L | زمین |
| 50 | GND | L | زمین |
حداکثر امتیازات مطلق
|
ماده |
نماد |
ارزش ها |
واحد |
|
| دقیقه | مکس | |||
| ولتاژ تغذیه برای مدار منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ تغذیه برای مدار آنالوگ | VCI | -0.3 | 4.6 | V |
شرایط عملیاتی
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس | ||||
| منبع برق | VCC | 2.7 | 2.8 | 3.3 | V | |
| منبع برق | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| حالت عادی مصرف فعلی | Icc | - | 12 | - | mA | VCC=2.8V |
| دروازه TFT ON ولتاژ | VGH | 15 | V | |||
| TFT Gate OFF ولتاژ | VGL | - هفت.5 | - | V | ||
واحد روشنایی پس زمینه (GND=0V)
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس | ||||
| ولتاژ تغذیه جلو | Vf | 2.8 | - | 3.4 | V | |
| عرضه آینده در حال حاضر | اگه | - | 120 | - | mA | |
| روشنایی LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| یکنواختی | / | 80 | % | - | ||

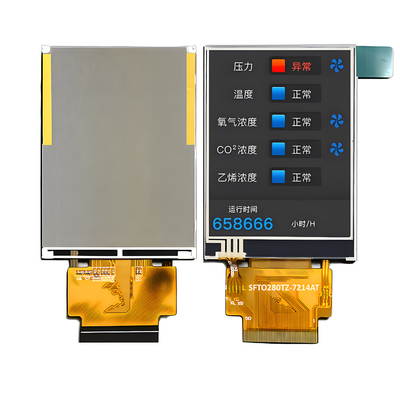

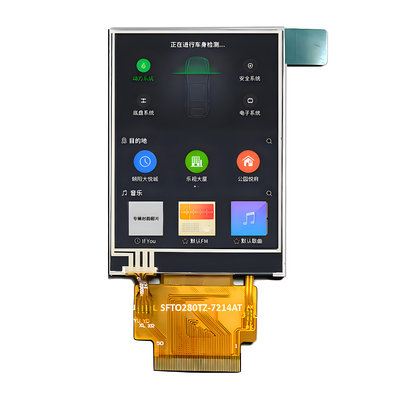

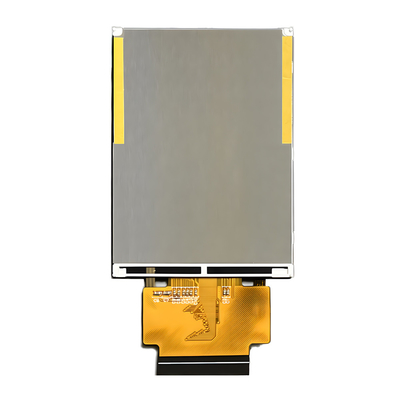

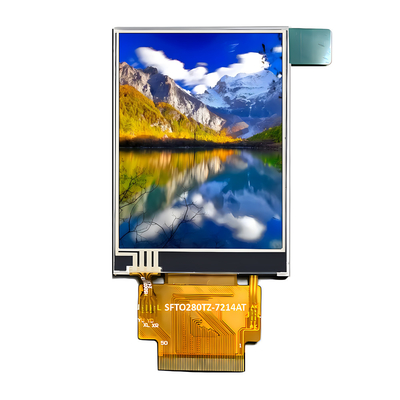

تصویر محصول
