جزئیات محصول:
|
| محصول: | صفحه نمایش 2.4 اینچی TFT | قطعنامه: | 240x320 |
|---|---|---|---|
| جهت مشاهده: | IPS، زاویه دید کامل | صفحه لمسی: | نه |
| رابط: | رابط RGB/MCU/SPI | شماره پین: | 40 پین |
| درخشندگی سطحی: | 1000 cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
| پوشش شیشه ای: | قابل تنظیم | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 2.4" TFT روشنایی بالا,صفحه نمایش ماتریس نقطه ای 240x320,صفحه نمایش LCD TFT با روشنایی بالا,240x320 Dot Matrix Display,High Brightness TFT LCD Display |
||
در مورد این ماده SFTO240PY-7190AN
معرفی ماصفحه نمایش LCD TFT با روشنایی بالا 1000 نیت 2.4 اینچاین صفحه نمایش با وضوح چشمگیر 240x320 پیکسل، تصاویر پر جنب و جوش و واضح را ارائه می دهد.اطمینان از اینکه محتوای شما حتی در محیط های روشن نیز برجسته است.
ویژگی های کلیدی:
این که آیا شما در حال توسعه یک دستگاه مصرفی، ماشین صنعتی یا نمونه اولیه نوآورانه هستید، صفحه نمایش LCD TFT ما برای ارتقاء پروژه شما با کیفیت تصویر برتر و سازگاری طراحی شده است.طرح های خود را بهبود بخشید و مخاطبان خود را با گرافیک های زنده و عملکرد قابل اعتماد جذب کنید.
امروز پتانسیل صفحه نمایش LCD TFT 1000 نیتس ما را کشف کنید! برای اطلاعات بیشتر یا برای سفارش،به طور مستقیم با ما تماس بگیرید.
مشخصات عمومی
| نه، نه | ماده | مطالب | واحد |
| 1 | اندازه LCD | 2.4 اینچ (شکل قطری) | / |
| 2 | حالت نمایش | به طور معمول سیاه/رسانی/ضد درخشش | / |
| 3 | جهت مشاهده چشم | رایگان | / |
| 4 | جهت معکوس مقیاس خاکستری | - | / |
| 5 | قطعنامه ((H*V) | ۲۴۰ * ۳۲۰ پیکسل | / |
| 6 | اندازه ماژول (L*W*H) | 42.72*58.50*215 | mm |
| 7 | منطقه فعال (L*W) | 36.72*4896 | mm |
| 8 | پیچ پیکسل (L*W) | 0.153*0153 | mm |
| 9 | نوع رابط | رابط RGB/MCU/SPI | / |
| 10 | عمق رنگ | 16.7M | / |
| 11 | مصرف برق ماژول | TBD | W |
| 12 | نوع چراغ عقب | LED | / |
| 13 | IC درایور | ST7789VI یا سازگار | / |
| 14 | وزن | 12.1 | g |
نقشه خارجی
تعریف رابط پین
|
رابط نه، نه |
نام |
I/O یا با |
توضیحات |
| 1 | LEDK | P | برق برای روشنایی LED (کیتود) |
| 2 | LEDA | P | قدرت برای روشنایی LED ((آنود) |
| 3 | GND | P | زمين قدرتي |
| 4 | IM0 | من | انتخاب رابط کاربری (به ورق داده های Driver IC مراجعه کنید) |
| 5 | IM1 | من | انتخاب رابط کاربری (به ورق داده های Driver IC مراجعه کنید) |
|
6 |
IM2 |
من |
انتخاب رابط کاربری (به ورق داده های Driver IC مراجعه کنید) |
| 7 | SDA | I/O | پین ورودی رابط SPI |
| 8 | DOTCLK | من | ساعت نقطه ای |
| 9 | DE | من | فعال کردن داده ها |
| 10 | VSYNC | من | ورودی همگام سازی عمودی |
| 11 | HSYNC | من | ورودی همگام سازی افقی |
| 12 | VCC | P | منبع برق |
| 13 | تنظیم مجدد | من | سیگنال رو تنظیم کن |
| 14 | GND | P | زمين قدرتي |
| 15 تا 32 | DB17--DB0 | I/O | اتوبوس داده (DB17-DB0). |
| 33 | تحقیق و توسعه | من | رابط RGB لطفا این پین را در VDDI یا DGND ثابت کنید. |
| 34 | WR | من | رابط RGB لطفا این پین را در VDDI یا DGND ثابت کنید. |
| 35 | RS | من | رابط RGB. ساعت رابط سريالي. |
| 36 | CS | من | پيين انتخاب تراشه، فعال کردن پايين |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | YU(NC) | - | NC |
حداکثر محدوده مطلق
| ماده | نماد | دقیقه ای | مکس | واحد |
| ولتاژ ورودی منبع برق برای TFT | VDD | -0.3 | 4.6 | V |
| جریان روشنایی پس زمینه (در دمای عادی) | ILED | - | 100 | mA |
| دمای کار | بالا | -20 | +70 | °C |
| دمای ذخیره سازی | Tst | -30 | +80 | °C |
| رطوبت | RH | - | ۹۰٪ ((حداقل ۶۰ °C) | RH |
ویژگی های DC (VDD=2.8V,Ta=25.C)
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ ورودی منبع برق | VCC | 2.4 | 2.8 | 3.6 | V |
| ولتاژ منطق I/O | VDDIO | - | 1.8 | - | V |
| سطح ولتاژ ورودی "H" | HIV | 0.7VDDIO | - | VDDIO | V |
| سطح ولتاژ ورودی "L" | VIL | VSS | - | 0.3VDDIO | V |
| جریان برق | IVDD | - | 9 | - | mA |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد | یادداشت |
| ولتاژ جلو LED | VF | 5.6 | 6 | 6.8 | V | |
| جریان جلو LED | اگر | - | 80 | - | mA | IF=20*4mA |
| مصرف برق LED | PLED | - | 0.48 | - | W | توجه1 |
| تعداد LED ها | - | 4 | PCS | |||
| حالت اتصال | - | 4 موازی | / | |||
| طول عمر LED | - | 40000 | - | - | ساعت ها | توجه2 |
ویژگی های نوری
| ماده | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد |
| زمان پاسخ | Tr+ Tf |
- |
- | 35 | 45 | ms |
| نسبت کنتراست | Cr | 500 | 750 | - | - | |
|
سطح روشنایی |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| یکنواختی نوردهی | یووو | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
زاویه دید |
θ |
7=90° | 70 | 80 | - | دگ |
| 7=270° | 70 | 80 | - | دگ | ||
| 7=0° | 70 | 80 | - | دگ | ||
| 7=180° | 70 | 80 | - | دگ |

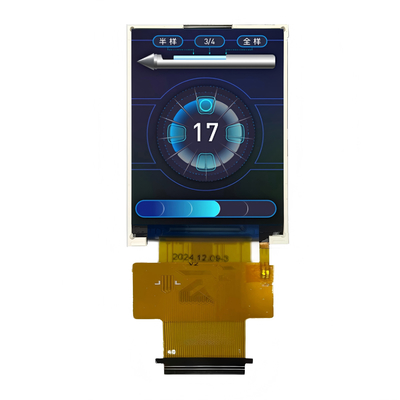

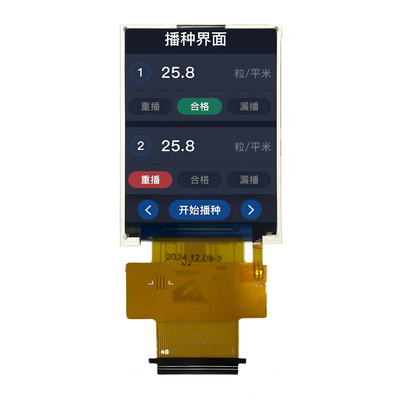

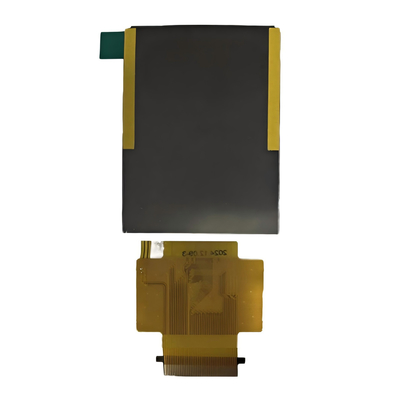

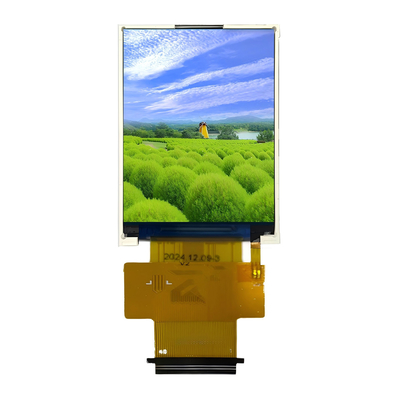

محصولتصاویر
