جزئیات محصول:
|
| محصول: | 1صفحه نمایش TFT 54 اینچی | قطعنامه: | 240x240 |
|---|---|---|---|
| جهت مشاهده: | زاویه دید کامل (80/80/80/80) | صفحه لمسی: | نه |
| رابط: | MCU (قابل تنظیم) | شماره پین: | 24 پین |
| درخشندگی سطحی: | 1000 cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
| پوشش شیشه ای: | قابل تنظیم | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 1صفحه نمایش TFT با روشنایی بالا,صفحه نمایش LCD متریکس SPI,صفحه نمایش LCD متریکس 240x240,SPI Interface Dot Matrix LCD Display,240x240 Dot Matrix LCD Display |
||
با معرفی نوین صفحه نمایش LCD TFT با روشنایی 1000 نیت 1.54" SF-TC154B-8945B-N،طراحی شده برای ارتقاء پروژه ها و برنامه های کاربردی شما با وضوح بصری شگفت انگیز و عملکرد قوی.
روشنایی بالا (1000 نیت): صفحه نمایش ما باعث می شود که در شرایط مختلف روشنایی، دید فوق العاده ای داشته باشد، و آن را برای محیط های بیرونی یا محیط های روشن داخلی ایده آل می کند.
اندازه کامپکت (1.54 "): این LCD TFT فشرده به طور کامل در دستگاه هایی که فضای زیادی دارند، متناسب است، در حالی که هنوز محتوای بصری غنی را ارائه می دهد.
رزولوشن (240x240): ماتریس نقطه ای 240x240 تصاویر تیز و پر جنب و جوش را ارائه می دهد، و باعث می شود تصاویر شما با وضوح و رنگ ظاهر شوند.
رابط SPI:رابط فرعی سریال (SPI) ارتباطات سریع و کارآمد را تسهیل می کند و امکان ادغام یکپارچه با میکروکنترلرها و سایر سیستم های دیجیتال را فراهم می کند.
با روشنایی برتر، اندازه فشرده و سهولت ادغام، صفحه نمایش LCD 1.54 اینچی TFT ما راه حل مناسب برای پروژه نوآورانه بعدی شما است.تجربه کاربر خود را ارتقا دهید و با یک صفحه نمایش که در هر محیط درخشان می درخشد توجه را جلب کنید.
امروز فرصت ها را کشف کنید!
جزئیات سریع محصول
1اندازه LCD: 1.54 ′′ TFT
2رزولوشن: 240x240
3زاويه ديدن: همه زاويه ديدن
4ابعاد طرح: 31.52x33.72x1.8 میلی متر
5IC راننده LCD: ST7789V
6نوع رابط LCD: SPI
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8صفحه لمسی: سفارشی یا استاندارد صفحه لمسی ظرفیت ((CTP) اختیاری
نقشه خارجی
تعریف رابط پین
| نه | نام PIN | توضیحات |
| 1-2 | LEDK | کاتود LED |
| 3- 4 | GND | زمین |
| 5 | FMARK | به عنوان یک سیگنال خروجی TE (تأثير ترک) عمل می کند. |
| 6 | SDA | پین دو طرفه ورودی/خرید داده های سریال |
| 7 | D/C | پین انتخاب داده/اسلحه |
| 8 | SCL | پین SCL به عنوان Serial Clock هنگامی که در رابط سریال کار می کند |
| 9 | CS | پین ورودی برای سیگنال انتخاب تراشه |
| 10 | تنظیم مجدد | سیگنال ورودی LCM Reset |
| 11 تا 12 | IOVCC | منبع برق 1.8V/2.8V ولتاژ |
| 13 تا 14 | VCC | منبع برق 2.8V ولتاژ |
| 15 تا 16 | GND | زمین |
| 17 تا 22 | NC | NC |
| 23 تا 24 | LEDA | آنود LED |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | .C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | .C |
ویژگی های DC (VDD=2.8V,Ta=25.C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25.C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | μA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد | تست |
| ولتاژ تغذیه | Vf | - | 9.6 | - | V | اگر=20 mA |
| جریان عرضه | اگه | - | 20 | - | mA | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - |
| از بین رفتن قدرت | Pd | - | 192 | - | mW | - |
| شدت نور برای LCM | - | 900 | 1000 | 1100 | Cd/m2 | اگر=20mA |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=20 mA |
| رنگ روشنایی | سفید | |||||
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | ||
| دقیقه | نوع | مکس | |||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | | 6 | | خانم |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - |
| نرخ کنتراست | Cr | θ=0، زاویه دید طبیعی | - | 500 | - | - |
| زاویه دید | CR>10 | - | 80 | - | درجه | |

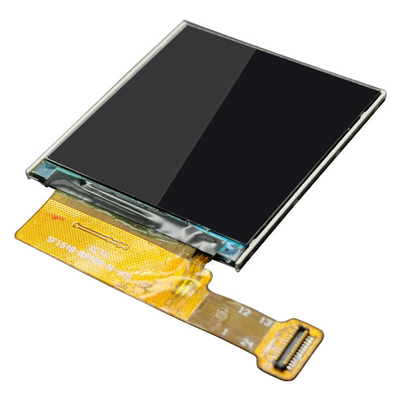

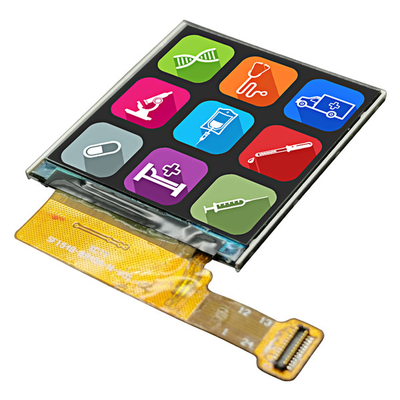

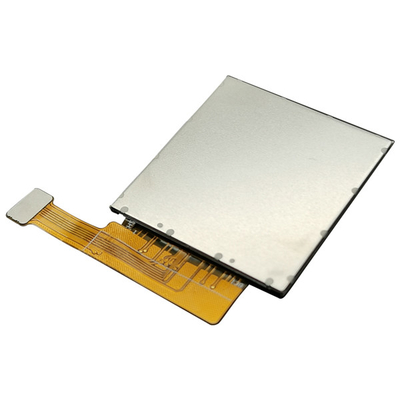

محصولعکس ها
