جزئیات محصول:
|
| محصول: | 0صفحه نمایش LCD TFT 85 اینچی | قطعنامه: | 128x128 پیکسل |
|---|---|---|---|
| آی سی درایور: | GC9107 | طرح "دم": | 17.58 ((H) × 20.82 ((V) × 1.46 ((D) (ملی متر) |
| صفحه لمسی: | بدون لمس | جهت مشاهده: | همه زوایای دید IPS |
| رابط: | SPI | شماره پین: | 12 پین (تخصیص پذیر) |
| درخشندگی سطحی: | ۲۶۰ cd/m2 (نیت) | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0صفحه نمایش LCD.85 اینچ IPS TFT,صفحه نمایش LCD 128x128 IPS TFT,128x128 IPS TFT LCD Display |
||
در مورد این مورد 0.85 اینچ IPS TFT صفحه نمایش LCD SFTO085JY-7247AN
مشخصات عمومی
| نه | ماده | مطالب | واحد |
| 1 | اندازه LCD | 0.85 اينچ ((شعاعي) | - |
| 2 | حالت نمایش | معمولا سیاه | - |
| 3 | قطعنامه | 128 ((H) RGB x 128 ((V) | - |
| 4 | نقطه | 0.1188 (H) × 0.1188 ((V) mm | - |
| 5 | منطقه فعال | 15.2064 ((H) x 15.2064 (V) میلی متر | - |
| 6 | اندازه ماژول | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | ترتیب رنگ | RGB V نوار عمودی |
- |
| 8 | رابط | SPI4 LINE |
- |
| 9 | IC درایو | GC9107 |
- |
| 10 | نوردهی ((cd/m2) | 260 (TYP) | |
| 11 | جهت مشاهده | تمام منظره | |
| 12 | نور پس زمینه | 1 دی ال سفید | |
| 13 | دمای عملیاتی | -20°C ~ + 70°C | °C |
| 14 | دمای ذخیره | -30°C ~ + 80°C | °C |
| 15 | وزن | TBD | g |
ابعاد بیرونی
تعریف پین رابط
| پين شماره | نماد | توضیحات |
| 1 | GND | زمین |
| 2 | LEDK | کاتود نور پس زمینه |
| 3 | LEDA | آنود نور پس زمینه |
| 4 | VDD | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 5 | GND | زمین |
| 6 | GND | زمین |
|
7 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
| 8 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
| 9 | SCL | -پين ساعت سريال |
| 10 | SDA | ورودی داده های سریال |
| 11 | تنظیم مجدد | پین LCM Reset |
| 12 | GND | زمین |
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
مشخصات الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
| جریان جلو | اگه |
... |
20 |
... |
mA |
| زمان عمر عملیاتی |
... |
30000 | 40000 |
... |
ساعت ها |

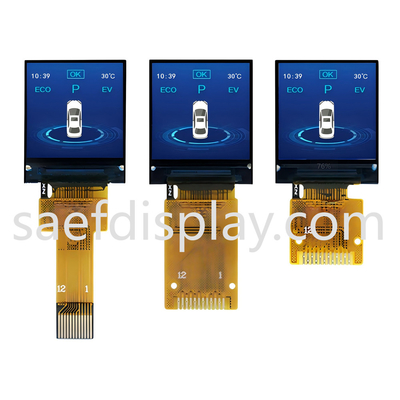

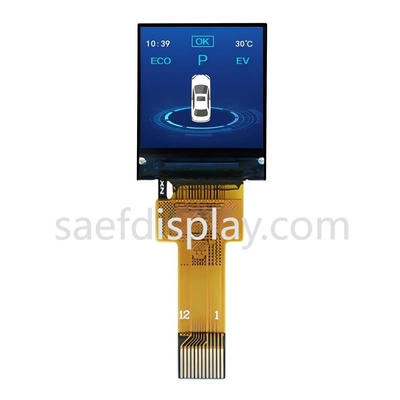

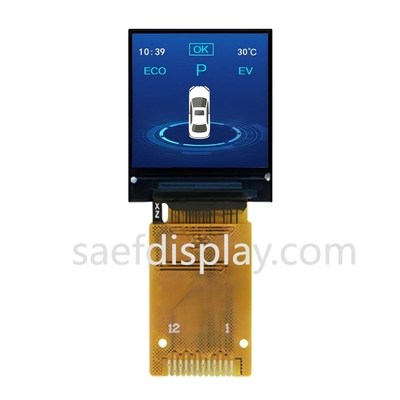

تصویر محصول
امکانات و گواهینامه ها
