** دانلود صفحه اطلاعات **
SF-TC085AS-8980A-N مشخصات.pdf

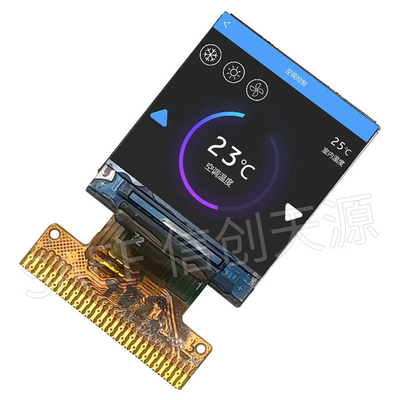

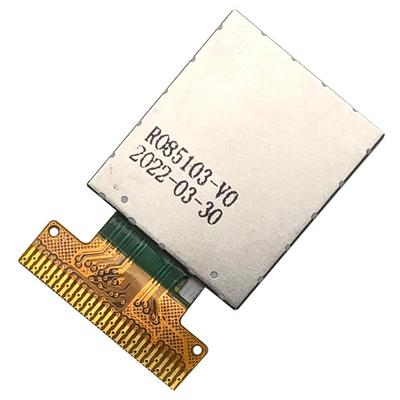

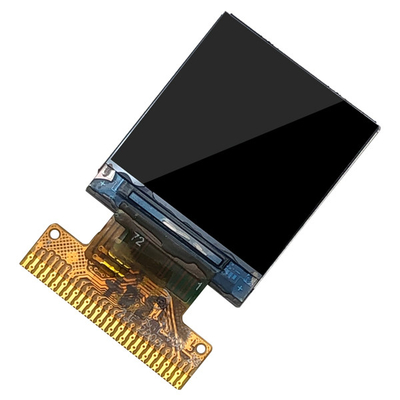

توضیحات محصول: 0.85 اینچ 128x128 نوع مربع IPS TFT LCD MCU Interface Display
نمایشگر تراکم دار 0.85 اینچی 128x128 اینچی مربع IPS TFT LCD، یک صفحه نمایش با وضوح بالا که برای کاربردهای مختلف جاسازی شده مناسب است.این صفحه نمایش با کیفیت بالا دارای وضوح و رزولوشن 128x128 پیکسل است، زنده کردن تصاویر شما با وضوح و رنگ های غنی.
ویژگی های کلیدی:
-
اندازه کمکت:این صفحه نمایش با اندازه گیری فقط 0.85 اینچ قطری، برای پروژه هایی که فضای محدودی دارند، از جمله پوشیدنی ها، دستگاه های قابل حمل و برنامه های IoT ایده آل است.
-
تکنولوژی IPS:پانل In-Plane Switching (IPS) زاویه دید گسترده و بازتولید رنگ عالی را ارائه می دهد و کیفیت تصویر سازگار را از دیدگاه های مختلف تضمین می کند.
-
وضوح بالا:وضوح 128x128 پیکسل تصاویر واضح و دقیق را فراهم می کند، که آن را برای برنامه های کاربردی گرافیکی و رابط کاربری بدون لکه مناسب می کند.
-
ادغام آسان:این صفحه نمایش LCD که با یک رابط MCU طراحی شده است، اتصال به میکروکنترلرها را ساده می کند و ادغام آن را به سیستم های موجود شما آسان می کند.
-
کاربردهای متنوع:مناسب برای استفاده در دستگاه های هوشمند، رباتیک، الکترونیک مصرفی و هر پروژه ای که نیاز به یک راه حل نمایش فشرده دارد.
-
مصرف برق کم:این صفحه نمایش که برای کارایی طراحی شده است، کمترین مصرف برق را دارد و عمر باتری دستگاه های قابل حمل را افزایش می دهد.
-
عملکرد قوی:با ساخت با دوام و عملکرد قابل اعتماد، این صفحه نمایش برای طول عمر و استفاده قابل اعتماد در محیط های مختلف طراحی شده است.
پروژه خود را با صفحه نمایش 0.85 اینچی 128x128 اینچی مربع IPS TFT LCD MCU ارتقا دهید و ترکیب کامل اندازه، کیفیت و قابلیت را تجربه کنید!
| ویژگی ها |
جزئیات |
واحد |
| اندازه صفحه نمایش ((شکل قطری) |
0.85 |
اینچ |
| نوع LCD |
TFT α-Si |
- |
| حالت نمایش |
IPS / انتقال دهنده / معمولا سیاه |
- |
| قطعنامه |
128RGB x 128 |
- |
| جهت مشاهده |
همه |
بهترین تصویر |
| طرح ماژول |
17.6 ((H) ×20.6 ((V) ×1.45 ((T) (توجه 1) |
mm |
| طرح TP |
N/A |
mm |
| منطقه تماشای TP |
N/A |
mm |
| منطقه فعال TP |
N/A |
mm |
| منطقه فعال |
15.2064 (H) ×15.2064 ((V) |
mm |
| منطقه مشاهده |
N/A |
mm |
| رنگ های نمایش |
65 هزار |
- |
| رابط |
4-SPI |
- |
| IC درایور |
NV3023A |
- |
| دمای کار |
-20 ¢60 |
oC |
| دمای ذخیره سازی |
-30 ¢70 |
oC |
| وزن |
TBD |
g |
سوالات عمومی
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای بازسازی نمونه. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / Lot است. ما از مقدار پایین تر از MOQ MP برای سفارش راه اندازی / PP پشتیبانی می کنیم.
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول LCD چاپ شود؟
A: بله. لطفا به طور رسمی در مرحله طراحی به ما اطلاع دهید، و ما نمونه هایی را با لوگو شما برای آزمایش و تایید نمونه شما انجام خواهیم داد. پس از تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی می کند.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما یک سال گارانتی به محصولات خود را ارائه می دهیم.
سوال 8: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما سي دي هاي جديد با سفارش جديد براي مقدار كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
ابعاد بیرونی
تعریف پین رابط
| نه |
نماد |
عملکرد |
| 1 |
GND |
زمین قدرت |
| 2 تا 6 |
NC |
Tنه اتصال |
| 7 |
GND |
زمین قدرت |
| 8 |
VDD |
منبع برق برای آنالوگ، VDD = 2.5V ~ 3.3V. |
| 9 |
IM2 |
IM2= ¥1 ¥، رابط موازی MCU؛ IM2= ¥0 ¥، رابط سریالی |
| 10 |
SPI4W |
SPI4W = ۰ ۰ ، SPI ۳ خط یا ۲ خط داده SPI فعال؛ SPI4W = ۰ ۰ ۰ ، SPI ۴ خط فعال. |
| 11 |
CS |
پین انتخاب تراشه، فعال کردن پایین، غیر فعال کردن بالا. |
| 12 |
تنظیم مجدد |
اين سيگنال دستگاه را ريست ميکنه و بايد براي شروع درست تراشه استفاده بشه سيگنال فعال کم است |
| 13 |
D/C |
نمایش داده ها / پین انتخاب فرمان در رابط موازی MCU ، این پین برای ساعت در رابط سریال 4 خط استفاده می شود. |
| 14 |
WR |
نوشتن رابط موازی MCU، نمایش داده ها / پین انتخاب فرمان در رابط سریال 4 خط. |
| 15 |
تحقیق و توسعه |
رابط موازی MCU را بخوانید |
| 16 |
D0 |
داده های رابط موازی MCU، SPI باید از SDA استفاده کند |
| 17 تا 23 |
D1-D7 |
داده های رابط موازی MCU |
| 24 |
NC |
هيچ ارتباطي وجود نداره |
| 25 |
IOVCC |
منبع برق برای سیستم I/O. IOVCC= 1.65V ~ 3.3V |
| 26 |
LEDA |
آنود LED |
| 27 |
NC |
هيچ ارتباطي وجود نداره |
| 28 |
LEDK |
کاتود LED |
حداکثر امتیازات مطلق
| ماده |
نماد |
دقیقه ای |
مکس |
واحد |
| ولتاژ تغذیه |
منبع برق |
VDD |
-0.3 |
+46 |
V |
| آنالوگ |
- |
- |
- |
V |
| IO |
IOVDD |
-0.3 |
+46 |
V |
| ولتاژ ورودی |
Vi |
-0.3 |
IOVDD+03 |
V |
| دمای ذخیره سازی |
Tstg |
-30 |
+70 |
oC |
| دمای کار |
.. |
-20 |
+60 |
oC |
| رطوبت ذخیره سازی |
H
stg
|
10 |
یادداشت 1 |
%RH |
| رطوبت کاری |
هپ |
10 |
یادداشت 1 |
%RH |
مشخصات الکتریکی
| ماده |
نماد |
دقیقه ای |
-آره. |
مکس |
واحد |
| ولتاژ تغذیه |
منبع برق |
VDD |
2.4 |
2.8 |
3.3 |
V |
| آنالوگ |
VCI |
2.4 |
2.8 |
3.3 |
V |
| IO |
IOVDD |
1.65 |
1.8/2.8 |
3.3 |
V |
| منطق ولتاژ ورودی پایین |
VIL |
-0.3IOVDD |
- |
0.3IOVDD |
V |
| منطق ولتاژ ورودی بالا |
HIV |
0.7IOVDD |
- |
IOVDD |
V |
| منطق ولتاژ خروجی پایین |
VOL |
- |
- |
0.2IOVDD |
V |
| منطق ولتاژ خروجی بالا |
VOH |
0.8IOVDD |
- |
- |
V |
| مصرف فعلی |
نمایش عادی |
ivdd |
- |
3.5 |
- |
mA |
| حالت آماده |
ivdd |
- |
10 |
- |
uA |
| فرکانس فریم |
fFR |
- |
60 |
- |
هرتز |
مشخصات نوری
| نور پس زمینه روشن (وضعیت انتقال) |
ماده |
نماد |
شرایط |
مشخصات |
واحد |
| دقیقه ای |
-آره. |
مکس |
| نوردهی روی سطح ((اگر =20mA) |
Lv
|
معمولاً
نگاه کردن
زاویه
θX = θY =0o
|
330
|
350
|
-
|
cd/m2
|
| نسبت کنتراست |
CR |
- |
600 |
- |
- |
| زمان پاسخ |
TR |
- |
10 |
20 |
ms
|
| TF |
- |
- |
20 |
30 |
|
رنگی قابل انتقال
|
قرمز |
XR |
-
|
0.614 |
0.644 |
0.674 |
- |
| YR |
0.290 |
0.320 |
0.350 |
- |
| سبز |
XG |
0.270 |
0.300 |
0.330 |
- |
| YG |
0.540 |
0.570 |
0.600 |
- |
| آبی |
XB |
0.104 |
0.134 |
0.164 |
- |
| YB |
0.097 |
0.127 |
0.157 |
- |
| سفید |
XW |
0.267 |
0.297 |
0.327 |
- |
| یوا |
0.302 |
0.332 |
0.362 |
- |
| زاویه دید |
افقی |
θX+ |
مرکز CR≥10
|
- |
80 |
- |
-دگ
|
| θX- |
- |
80 |
- |
| عمودی |
θY+ |
- |
80 |
- |
| θY- |
- |
80 |
- |
| |
نسبت NTSC ((Gamut) |
- |
- |
- |
60 |
- |
% |
امکانات و گواهینامه ها
