جزئیات محصول:
|
| محصول: | 0صفحه نمایش LCD TFT 85 اینچی | قطعنامه: | 128x128 پیکسل |
|---|---|---|---|
| آی سی درایور: | GC9107 | طرح "دم": | 17.58 ((H) × 20.82 ((V) × 1.46 ((D) (ملی متر) |
| صفحه لمسی: | بدون لمس | جهت مشاهده: | همه زوایای دید IPS |
| رابط: | SPI | شماره پین: | 12 پین (تخصیص پذیر) |
| درخشندگی سطحی: | ۲۶۰ cd/m2 (نیت) | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0صفحه نمایش LCD.85 اینچ مربع,صفحه نمایش LCD 128*128,صفحه نمایش کوچک LCD مربع,128*128 Square LCD Display,Mini Square LCD Display |
||
در مورد این ماده SFTO085JY-7245AN
مینی مربع LCD 0.85 اینچ 128x128 ماژول نمایش TFT IPS یک صفحه نمایش جمع و جور و متنوع است که برای کاربردهای مختلف، به ویژه در دستگاه های الکترونیکی کوچک مناسب است.در اینجا خلاصه ای از ویژگی ها و مشخصات آن است:
برای استفاده از این ماژول نمایش، شما به طور معمول آن را به یک میکروکنترلر یا صفحه توسعه از طریق SPI متصل می کنید.کتابخانه ها اغلب برای سیستم عامل های محبوب (مانند Arduino) در دسترس هستند تا به ساده سازی روند کدگذاری مورد نیاز برای رابط با صفحه نمایش کمک کنند..
مینی مربع LCD 0.85 اینچ 128x128 ماژول نمایش TFT IPS یک انتخاب عالی برای برنامه های فشرده ای است که نیاز به یک صفحه نمایش رنگارنگ و تیز دارند.به یاد داشته باشید برای بررسی سازگاری با سیستم عامل میکروکنترلر خاص خود را و در نظر گرفتن مدیریت قدرت در طراحی خود را.
مشخصات عمومی
| نه | ماده | مطالب | واحد |
| 1 | اندازه LCD | 0.85 اينچ ((شعاعي) | - |
| 2 | حالت نمایش | معمولا سیاه | - |
| 3 | قطعنامه | 128 ((H) RGB x 128 ((V) | - |
| 4 | نقطه | 0.1188 (H) × 0.1188 ((V) mm | - |
| 5 | منطقه فعال | 15.2064 ((H) x 15.2064 (V) میلی متر | - |
| 6 | اندازه ماژول | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | ترتیب رنگ | RGB V نوار عمودی |
- |
| 8 | رابط | SPI4 LINE |
- |
| 9 | IC درایو | GC9107 |
- |
| 10 | نوردهی ((cd/m2) | 260 (TYP) | |
| 11 | جهت مشاهده | تمام منظره | |
| 12 | نور پس زمینه | 1 دی ال سفید | |
| 13 | دمای عملیاتی | -20°C ~ + 70°C | °C |
| 14 | دمای ذخیره | -30°C ~ + 80°C | °C |
| 15 | وزن | TBD | g |
ابعاد بیرونی
تعریف پین رابط
| پين شماره | نماد | توضیحات |
| 1 | GND | زمین |
| 2 | LEDK | کاتود نور پس زمینه |
| 3 | LEDA | آنود نور پس زمینه |
| 4 | VDD | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 5 | GND | زمین |
| 6 | GND | زمین |
|
7 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
| 8 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
| 9 | SCL | -پين ساعت سريال |
| 10 | SDA | ورودی داده های سریال |
| 11 | تنظیم مجدد | پین LCM Reset |
| 12 | GND | زمین |
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
مشخصات الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
| جریان جلو | اگه |
... |
20 |
... |
mA |
| زمان عمر عملیاتی |
... |
30000 | 40000 |
... |
ساعت ها |
مشخصات نوری
| ماده | نماد | شرایط اندازه گیری | دقیقه ای | -آره. | مکس | واحد | |
| زمان پاسخ | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
زاویه دید |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجه |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبت کنتراست | CR | - | 25 oC | 800 | 1200 | - | - |
|
رنگ مختصات CIE |
سفید | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| قرمز | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
سبز |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
آبی |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| انتقال (با قطبی کننده) |
... |
... |
- |
3.5 | 4.5 |
- |
% |
آزمایش محیط زیست / قابلیت اطمینان
| نه، نه | ماده | شرایط |
| 1 | عملکرد در دمای بالا | ۷۰ C±۲ C، ۱۲۰ ساعت |
| 2 | کار با دمای پایین | -20 C±2 C، 120 ساعت |
| 3 | ذخیره سازی در دمای بالا | 80 C±2 C، 120 ساعت |
| 4 | ذخیره سازی در دمای پایین | -30 C±2 C، 120 ساعت |
| 5 | عملکرد در دمای بالا / رطوبت | 60 C±2 C، 90٪ RH، 120 ساعت |
| 6 | چرخه ی دمایی |
-10°C→25°C→60°C→25°C→-10°C 30 دقیقه 5 دقیقه 30 دقیقه 5 دقیقه 30 دقیقه 10 چرخه |
|
7 |
آزمایش لرزش |
آمپلیتویتی ثابت کل:1.5ميلي متر لرزش فرکانس:10 ~ 55Hz یک چرخه 60 ثانیه به 3 جهت X، Y، Z هر 15 دقيقه |
| 8 | آزمون ESD | تخلیه هوا: Apple ±4KV با 5 بار. |
| تخلیه تماس: Apple ± 2KV با 5 بار. | ||
|
9 |
تست سقوط |

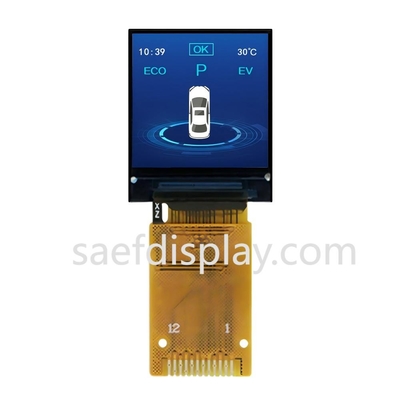

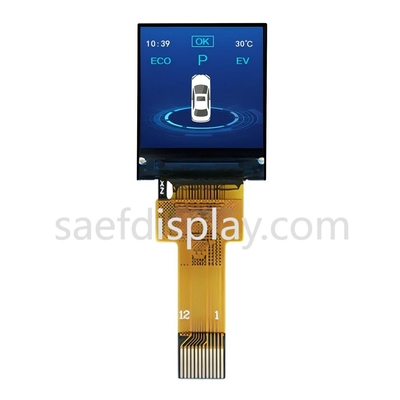

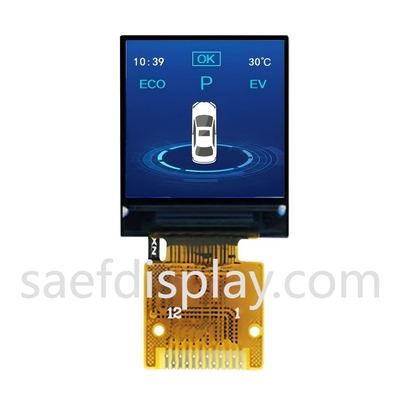

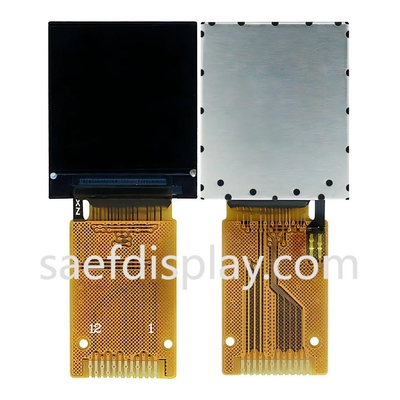

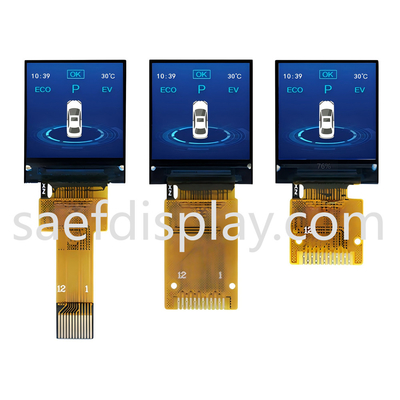

تصویر محصول
امکانات و گواهینامه ها
