جزئیات محصول:
|
| محصول: | 0صفحه نمایش LCD TFT 85 اینچی | قطعنامه: | 128x128 پیکسل |
|---|---|---|---|
| آی سی درایور: | GC9107 | طرح "دم": | 17.58 ((H) × 20.82 ((V) × 1.5 ((D) (ملی متر) |
| صفحه لمسی: | بدون لمس | جهت مشاهده: | همه زوایای دید IPS |
| رابط: | SPI | شماره پین: | 12 پین (تخصیص پذیر) |
| درخشندگی سطحی: | ۲۶۰ cd/m2 (نیت) | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0صفحه نمایش LCD TFT 85 اینچی,صفحه نمایش LCD TFT SPI,صفحه نمایش LCD TFT 128*128 پیکسل,SPI Interface TFT LCD Display,128*128 Pixels TFT LCD Display |
||

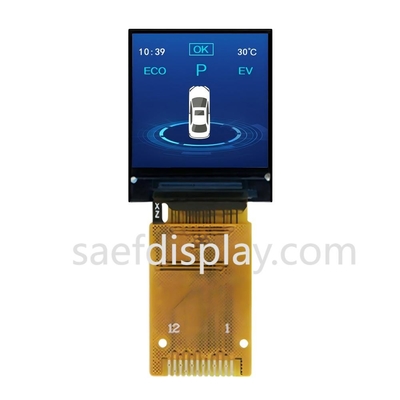

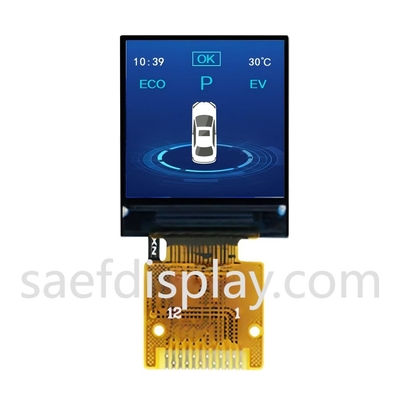

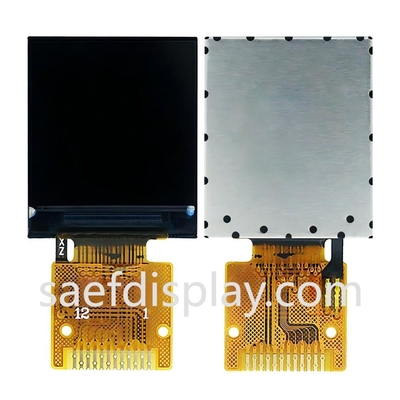

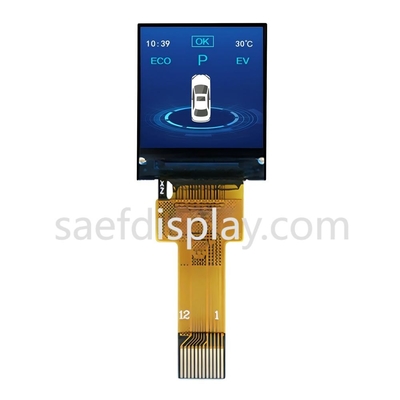

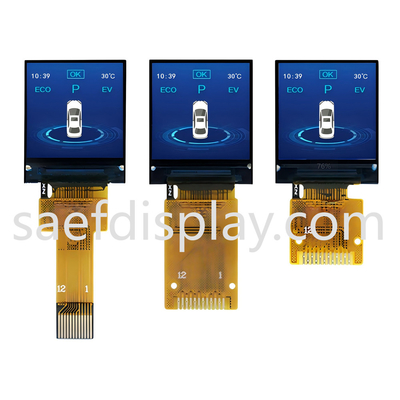

معرفی صفحه نمایش LCD TFT 0.85 اینچی - راه حل شما برای تجسم فشرده
پروژه های خود را با صفحه نمایش LCD کوچک TFT با وضوح بالا، با یک آرایه 128x128 پیکسل چشمگیر افزایش دهید.صفحه نمایش ۸۵ اینچی برای ارائه رنگ های پر جنب و جوش و تصاویر واضح در یک شکل فشرده طراحی شده است، که آن را برای طیف گسترده ای از برنامه های کاربردی، از پوشیدنی به دستگاه های IoT مناسب می کند.
1. جمع و جور و سبک وزن:
2رزولوشن بالا:
3. رابط SPI:
4همه زاويه هاي ديد:
5مصرف برق کم:
6کاربرد های متنوع:
این صفحه نمایش کوچک اما قدرتمند TFT LCD راه حل شما برای پروژه هایی است که فضای و بهره وری در آن مهم است.و توانایی مشاهده از همه زاویه ها باعث می شود که این یک انتخاب برتر برای توسعه دهندگان و مهندسان به طور یکسان باشد..
آماده به بالا بردن پروژه خود را با تکنولوژی صفحه نمایش برش لبه؟ امکانات را با صفحه نمایش LCD کوچک TFT ما امروز کشف کنید!
مشخصات عمومی
| نه | ماده | مطالب | واحد |
| 1 | اندازه LCD | 0.85 اينچ ((شعاعي) | - |
| 2 | حالت نمایش | معمولا سیاه | - |
| 3 | قطعنامه | 128 ((H) RGB x 128 ((V) | - |
| 4 | نقطه | 0.1188 (H) × 0.1188 ((V) mm | - |
| 5 | منطقه فعال | 15.2064 ((H) x 15.2064 (V) میلی متر | - |
| 6 | اندازه ماژول | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | ترتیب رنگ | RGB V نوار عمودی |
- |
| 8 | رابط | SPI4 LINE |
- |
| 9 | IC درایو | GC9107 |
- |
| 10 | نوردهی ((cd/m2) | 260 (TYP) | |
| 11 | جهت مشاهده | تمام منظره | |
| 12 | نور پس زمینه | 1 دی ال سفید | |
| 13 | دمای عملیاتی | -20°C ~ + 70°C | °C |
| 14 | دمای ذخیره | -30°C ~ + 80°C | °C |
| 15 | وزن | TBD | g |
ابعاد بیرونی
تعریف پین رابط
| پين شماره | نماد | توضیحات |
| 1 | GND | زمین |
| 2 | LEDK | کاتود نور پس زمینه |
| 3 | LEDA | آنود نور پس زمینه |
| 4 | VDD | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 5 | GND | زمین |
| 6 | GND | زمین |
|
7 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
| 8 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
| 9 | SCL | -پين ساعت سريال |
| 10 | SDA | ورودی داده های سریال |
| 11 | تنظیم مجدد | پین LCM Reset |
| 12 | GND | زمین |
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
مشخصات الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
| جریان جلو | اگه |
... |
20 |
... |
mA |
| زمان عمر عملیاتی |
... |
30000 | 40000 |
... |
ساعت ها |
مشخصات نوری
| ماده | نماد | شرایط اندازه گیری | دقیقه ای | -آره. | مکس | واحد | |
| زمان پاسخ | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
زاویه دید |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجه |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبت کنتراست | CR | - | 25 oC | 800 | 1200 | - | - |
|
رنگ مختصات CIE |
سفید | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| قرمز | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
سبز |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
آبی |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| انتقال (با قطبی کننده) |
... |
... |
- |
3.5 | 4.5 |
- |
% |
امکانات و گواهینامه ها
