جزئیات محصول:
|
| کلمات کلیدی: | 6.86 اینچ بار TFT | قطعنامه: | 1280x480 |
|---|---|---|---|
| رابط: | MIPI | آی سی درایور: | FL7707 |
| درخشندگی سطحی: | 800 cd/m2 حداقل | صفحه لمسی: | نه |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | طول عمر LED: | 40000 ساعت |
| گواهی: | ISO9001:2015 / ISO14000:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 6.86 اینچ TFT لمسی ظرفیت,رابط MIPI TFT لمسی ظرفیت,TFT لمسی ظرفیتی با روشنایی بالا,MIPI Interface Capacitive Touch TFT,High Brightness Capacitive Touch TFT |
||
دانلود ورق داده
SFTO686XC-7108B-CT مشخصات (800nits).pdf
FL7707N_DS_V0.2_20230324_ مشتری.pdf
در مورد اين موردSFTO686XC-7108BCT
صفحه نمایش LCD TFT 6.86 اینچی دارای مشخصات کلیدی زیر است:
اندازه صفحه نمایش: اندازه قطبی 6.86 اینچ آن را برای کاربردهای مختلف از جمله نمایشگرهای صنعتی، دستگاه های دستی و تجهیزات قابل حمل مناسب می کند.
رزولوشن: با رزولوشن 1280 x 480، صفحه نمایش برای برنامه های صفحه نمایش گسترده بهینه شده است و وضوح و جزئیات خوبی را فراهم می کند.اگرچه ممکن است از نظر تراکم پیکسل به اندازه صفحه نمایش های مدرن نباشدنسبت وضوح منحصر به فرد می تواند برای طرح های UI و گرافیک های خاص مفید باشد.
روشنایی: سطح روشنایی 800 نیت تضمین می کند که صفحه نمایش برای استفاده در شرایط مختلف روشنایی از جمله محیط های بیرونی به اندازه کافی روشن است.این سطح روشنایی برای قابلیت خواندن و دید مفید است.
رابط MIPI: استفاده از رابط MIPI در صفحه نمایش های مدرن رایج است زیرا امکان انتقال داده های با سرعت بالا بین صفحه نمایش و کنترل را فراهم می کند.که برای کاهش تاخیر و بهبود عملکرد کلی مفید است.
این نوع صفحه نمایش می تواند به دلیل مشخصات متعادل اندازه ، وضوح ، روشنایی و رابط آن ، به کاربردهای متنوعی کمک کند.ضروری است که در نظر بگیرید که چگونه این پارامترها با برنامه کاربردی مورد نظر و الزامات کاربر هماهنگ می شوند.
ویژگی ها
| ماده | مطالب | واحد |
| نوع LCD | TFT | - |
| رنگ نمایش | 16M | |
| جهت مشاهده | همه | ساعت |
| دمای کار | -20~+70 | °C |
| دمای ذخیره سازی | -30~+80 | °C |
| اندازه ماژول | 66.6*181.0*46 | mm |
| منطقه فعال ((W × H) | 60.19*16051 | mm |
| تعداد نقاط | 480×RGB×1280 | نقطه ها |
| ولتاژ منبع برق | 3.3 | V |
| نور پس زمینه | 12-LED (سفید) | پی سی |
| روشنایی ((LCM) | 800 | cd/m2 |
| انتقال داده ها | MIPI | - |
| نوع کانکتور LCM |
AFC30-S40FCC-00 |
0.5PITCH 40پين |
| IC درایور | FL7707 |
نقشه مکانیکی
توضیحات پین
| پين شماره | نماد | عملکرد |
| 1 | GND | زمین |
| 2 | D0P | MIPI ورودی مسیر داده0 (مثبت) |
| 3 | D0N | ورودی خط داده MIPI (منفی) |
| 4 | GND | زمین |
| 5 | D1P | ورودی خط داده های MIPI1 (مثبت) |
| 6 | D1N | ورودی خط داده های MIPI1 (منفی) |
| 7 | GND | زمین |
| 8 | CLKP | ورودی CLK MIPI (مثبت) |
| 9 | CLKN | ورودی CLK MIPI (منفی) |
| 10 | GND | زمین |
| 11 | D2P | ورودی خط داده MIPI2 (مثبت) |
| 12 | D2N | ورودی خط داده MIPI2 (منفی) |
| 13 | GND | زمین |
| 14 | D3P | ورودی خط داده های MIPI3 (مثبت) |
| 15 | D3N | ورودی مسیر داده های MIPI (منفی) |
| 16 تا 17 | GND | زمین |
| 18 تا 19 | VCC-1V8 | منبع برق (۱٫۶۵ ولت تا ۳٫۶ ولت) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | پین تنظیم مجدد جهانی فعال پایین برای وارد شدن به حالت تنظیم مجدد پیشنهاد می کنم به یک مدار تنظیم مجدد RC برای ثبات متصل شوید. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | زمین |
| 28 تا 29 | K | چراغ LED زمین |
| 30 | GND | زمین |
| 31 | VGL/NC | NC |
| 32 تا 33 | GND | زمین |
| 34 | VGH/NC | NC |
| 35 تا 36 | A | قدرت چراغ LED |
| 38 تا 39 | VDD-3V3 | منبع برق ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | NC |
حداکثر امتیازات مطلق
| پارامتر | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| منبع برق | VDD | Ta=25°C | - | 3.3 | - | V |
| دروازه بر ولتاژ منبع برق | VGH | - | 15 | - | V | |
| ولتاژ منبع برق دروازه | VGL | - | -11 | - | V |
ویژگی های الکتریکی ((Vss=0V,Ta=25°C)
| پارامتر | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| منبع برق | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| منبع برق | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| ولتاژ ورودی | ️H ️ | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| ل ل | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| ولتاژ تغذیه | - | - | - | 9.6 | - | V | |
| جریان عرضه | اگه | - | - | 240 | - | mA | |
| جریان جلو | نرمال | ipn | مجموعه 3 تراشه x 4 | - | - | mA | |
| کم نور | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | ساعت ها | |

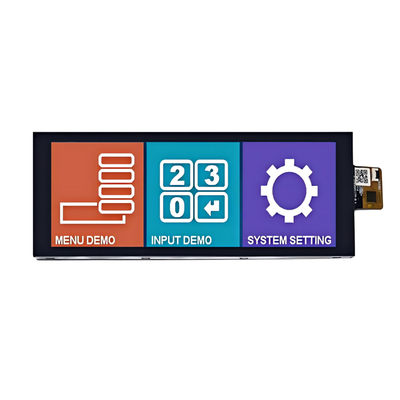

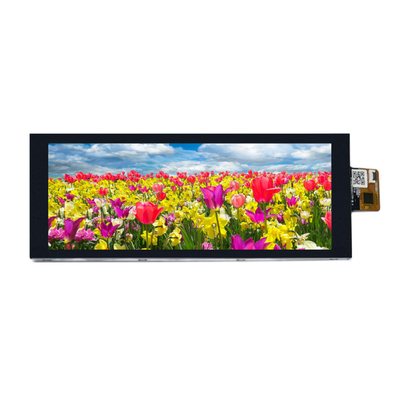

تصویر محصول
