جزئیات محصول:
|
| کلمات کلیدی: | نوار 3.9 اینچی از نوع TFT | صفحه لمسی: | قابل تنظیم |
|---|---|---|---|
| وضوح: | 480×128 | ابعاد شیشه پوشش: | اختیاری برای سفارشی سازی |
| رابط: | رابط RGB | درخشندگی سطحی: | 500 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | پین ها: | 40 پین |
| جهت مشاهده: | ساعت 12:00 | ارتباط: | نوع اتصال ZIF / وصل |
| دمای عملیاتی: | از 20°C تا +70°C | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | نوع نوار 3.9 اینچ TFT LCD,نوار 40 پین نوع TFT LCD,صفحه نمایش 40 پین TFT 480x128 |
||

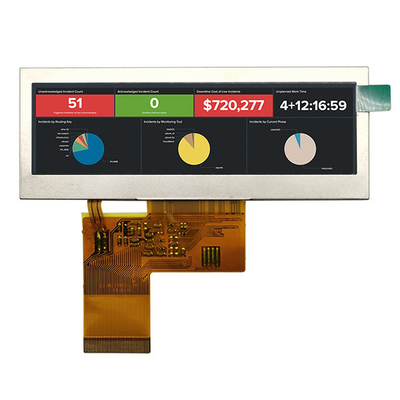

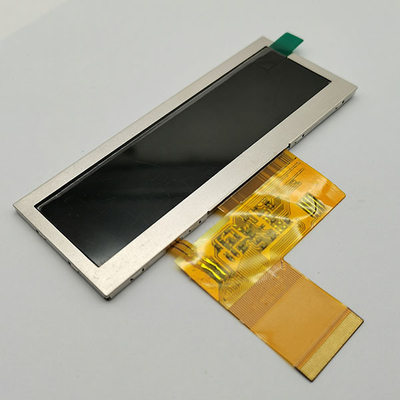

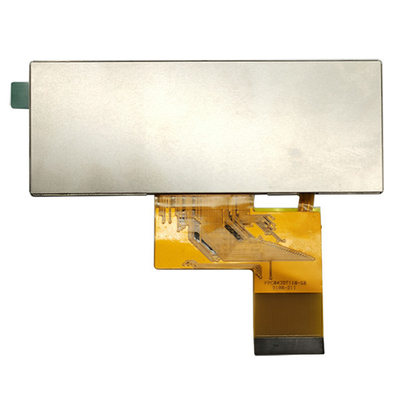

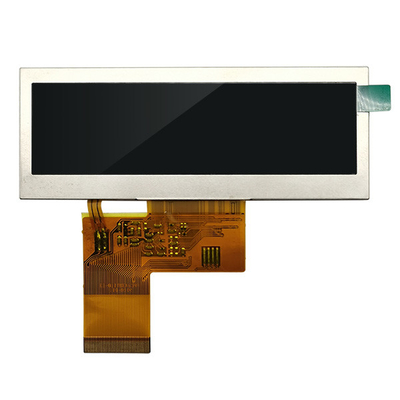

3.9 اینچ Bar Type 480x128 Touch TFT LCD Display 40 Pin RGB Interface معرفی محصول
جزئیات سریع محصول:
1اندازه LCD: 3.9 ′′ TFT
2دقيقي: 480×128
3زاويه ديد: آزاد
4ابعاد طرح: 105.5x40.64x2.95 میلی متر
5شکل LCD: نوع نوار
6. نوع رابط LCD: RGB
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8. پنل لمسی: RTP یا CTP قابل تنظیم
مشخصات محصول:
1. ماژول LCD SF-TO390B-8960A-N TFT یک ماژول TFT ۳.۹ اینچی قطری ۴۸۰xRGBx۱۲۸ با رنگ کامل است.
2این ماژول از رابط RGB پشتیبانی می کند. مدل SF-TO390B-8960A-N دارای ابعاد ماژول 105.5x40.64x2.95 میلی متر و اندازه منطقه فعال 95.04x25.34 میلی متر است.
3. SF-TO390B-8960A-N با کنترل کننده ST7282A در ماژول ادغام شده است و ولتاژ منبع منطقی آن از 2.6V تا 3.3V است.
4. SF-TO390B-8960A-N با روشنایی سطح 500cd / m2 (نیت) ، این ماژول صفحه نمایش LCD می تواند در دمای 20 °C تا +70 °C کار کند.
5این صفحه LCD TFT 3.9 اینچ می تواند طراحی سفارشی با صفحه لمسی مقاوم و صفحه لمسی ظرفیت باشد.
| کلمات کلیدی: | 3صفحه نمایش LCD TFT.9 اینچی | صفحه لمسی: | قابل تنظیم |
|---|---|---|---|
| قطعنامه: | 480×128 | ابعاد شیشه پوشش: | قابل تنظیم |
| رابط: | رنگ RGB | نورپردازی سطح: | 500 Cd/m2 (نیت) |
| طول عمر LED: | 40،000 ساعت | پین: | ۴۰ پین |
| جهت مشاهده: | ساعت 12 | اتصال: | ZIF / وصل کردن |
| دمای عملیاتی: | 20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
مزاياي محصول:
1نسبت ابعاد اصلی پانل LCD TFT در بازار 4:3 یا 16 است:9اما برای برخی از برنامه های کاربردی، شکل نوع نوار صفحه نمایش بسیار بهتر از جریان اصلی 4:3 یا 16:9 برای نمایش اطلاعات مورد نیاز است.
2ما سایز های مختلفی از Bar Type TFT (Stretched Bar LCD Display) را ارائه می دهیم از جمله سایز های 3.9 اینچ، 4.6 اینچ و 5.2 اینچ.به منظور پاسخگویی به نیاز مشتریان به ویژه برای کاربردهای صنعتی.
3ما راه حل های مشتق بیشتری از این TFT های نوع Bar را به شرح زیر توسعه می دهیم: 1- با سوراخ پیچ در گزینه نسخه فریم. 2- با گزینه Capacitive Touch Panel یا Resistive Touch Panel.3- گزینه نسخه روشنایی بالا.
4. IPS زاویه دید کامل ((80/80/80/80). زاویه دید بسیار خوب. مناسب برای انواع مختلف برنامه های کاربردی، صرف نظر از قرار دادن در بالای، و یا روی میز، و یا استفاده از دستی، و غیره
5عملکرد عالی رنگ پس زمینه، روشنایی، زاویه مشاهده و شدت و غیره
6- دمای بالا از -20°C تا +70°C و سطح کیفیت بالا برای کاربردهای صنعتی.
7راه حل رقابتی با قیمت با کیفیت خوب در میان انواع مشابه در صنعت LCD.
8نصب و نگهداری آسان است.
کاربردها:
این ماژول LCD می تواند در سیستم های جاسازی شده، دستگاه های صنعتی، تجهیزات امنیتی و دستی که نیاز به نمایش در کیفیت بالا و تصویر رنگی دارند، استفاده شود.صفحه نمایش TFT-LCD SAEF Bar Type برای تجهیزات صنعتی مناسب است، برنامه های کاربردی خودرو، سیستم سرور، سیستم POS، نمایش اطلاعات پویا و نمایش تبلیغات.
نوع نوار 3.9 " 480x128 TFT نمایشگر طراحی
| نه، نه | نماد | توضیحات |
|---|---|---|
| 1 | VLED- | کاتود LED با نور پس زمینه |
| 2 | VLED+ | آنود LED با چراغ پشتی |
| 3 | GND | سیستم زمین |
| 4 | VCC | منبع برق برای عملیات منطقی |
| 5 تا 12 | R0~R7 | اتوبوس داده |
| 13 تا 20 | G0~G7 | اتوبوس داده |
| 21 تا 28 | B0~B7 | اتوبوس داده |
| 29 | GND | سیستم زمین |
| 30 | DCLK | سیگنال ساعت پیکسل |
| 31 | DISP | نمایشگر کنترل روشن/ خاموش |
| 32 | HSYNC | سیگنال همگام سازی افقی |
| 33 | VSYNC | سيگنال همگام سازي |
| 34 | NC | بدون اتصال (انتخاب DE) |
| 35 | NC | هيچ ارتباطي وجود نداره |
| 36 | GND | سیستم زمین |
| 37 | XR | الکترود راست |
| 38 | YD | الکترود پایین |
| 39 | XL | الکترود چپ |
| 40 | YU | الکترود بالا |
