جزئیات محصول:
|
| کلمات کلیدی: | نوار 6.86 اینچی از نوع TFT | قطعنامه: | 480x1280 |
|---|---|---|---|
| رابط: | MIPI | پین ها: | 40 پین |
| صفحه لمسی: | اختیاری | درخشندگی سطحی: | 800 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | جهت مشاهده: | همه زاویه های دید |
| ارتباط: | نوع کانکتور | دمای عملیاتی: | از 20°C تا +70°C |
| انطباق: | سازگار با REACH و RoHS | گواهی: | ISO9001:2015 / ISO14000:2015 |
| برجسته کردن: | صفحه LCD TFT 480 × 1280 بار,صفحه LCD TFT 800 نیت,صفحه LCD TFT بار درجه صنعتی,800nits Bar TFT LCD,Industrial grade Bar TFT LCD |
||
دانلود ورق داده
FL7707N_DS_V0.2_20230324_ مشتری.pdf
در مورد اين موردSFTO686XC-7108BN
صفحه نمایش LCD TFT 6.68 اینچی با رزولوشن 480x1280 پیکسل و روشنایی بالا 800 نیت، طراحی شده برای ارائه نمایش روشن در شرایط مختلف نور.در زیر یک معرفی دقیق از محصول است:
مشخصات صفحه نمایش:
اندازه: 6.68 اینچ، مناسب برای کاربردهای صنعتی با فضای محدود.
رزولوشن: 480x1280 پیکسل، ارائه تصویر و متن شفاف، مناسب برای مناسبت هایی که نیاز به نمایش با وضوح بالا دارند.
تکنولوژی نمایش:
استفاده از فناوری TFT (ترانزیستور فیلم نازک) پاسخ سریع و نمایش کنتراست بالا را تضمین می کند که برای تصاویر و فیلم های پویا مناسب است.
روشنایی:
روشنایی بالای 800 نیت، دید واضح را در محیط های روشن صنعتی یا شرایط بیرونی تضمین می کند.
رنگ:
از 16.7 میلیون صفحه نمایش رنگی پشتیبانی می کند که قادر به ارائه رنگ های غنی و تصاویر ظریف است.
نوع رابط:
ممکن است رابط MIPI را فراهم کند، که یک رابط سریالی با سرعت بالا است که برای اتصال دستگاه های تلفن همراه و ماژول های نمایش با عملکرد بالا مناسب است.
زاويه ديد:
صفحه LCD TFT درجه صنعتی معمولاً زاویه دید گسترده ای دارد ((IPS Type) ، که تجربه بصری خوبی را از زاویه های مختلف تضمین می کند.
دمای کار:
طراحی شده برای برآورده کردن استانداردهای صنعتی، قادر به عملکرد پایدار در طیف گسترده ای از دما از -20C تا +70C و سازگاری با محیط های مختلف خشن.
دوام:
طراحی با دوام بالا، مناسب برای کار بدون وقفه 24/7، اطمینان از ثبات و قابلیت اطمینان طولانی مدت.
سناریوهای کاربرد:
مناسب برای کاربردهای مختلف صنعتی و تجاری مانند اتوماسیون صنعتی، تجهیزات پزشکی، نظارت بر ترافیک، نظارت بر امنیت و غیره.
خدمات سفارشی:
با توجه به نیازهای مشتری، خدمات سفارشی، از جمله رابط های خاص، اندازه ها، روشنایی و غیره ارائه می شود.
این صفحه نمایش LCD TFT 6.68 اینچی درجه صنعتی انتخاب ایده آل برای کاربردهای صنعتی است که به دلیل وضوح بالا، روشنایی بالا،و ویژگی های زاویه دید گسترده.
ویژگی ها
| ماده | مطالب | واحد |
| نوع LCD | TFT | - |
| رنگ نمایش | 16M | |
| جهت مشاهده | همه | ساعت |
| دمای کار | -20~+70 | °C |
| دمای ذخیره سازی | -30~+80 | °C |
| اندازه ماژول | 66.6*181.0*46 | mm |
| منطقه فعال ((W × H) | 60.19*16051 | mm |
| تعداد نقاط | 480×RGB×1280 | نقطه ها |
| ولتاژ منبع برق | 3.3 | V |
| نور پس زمینه | 12-LED (سفید) | پی سی |
| روشنایی ((LCM) | 800 | cd/m2 |
| انتقال داده ها | MIPI | - |
| نوع کانکتور LCM | AFC30-S40FCC-00 | 0.5PITCH 40پين |
| IC درایور | FL7707 |
نقشه مکانیکی
توضیحات پین
| پين شماره | نماد | عملکرد |
| 1 | GND | زمین |
| 2 | D0P | MIPI ورودی مسیر داده0 (مثبت) |
| 3 | D0N | ورودی خط داده MIPI (منفی) |
| 4 | GND | زمین |
| 5 | D1P | ورودی خط داده های MIPI1 (مثبت) |
| 6 | D1N | ورودی خط داده های MIPI1 (منفی) |
| 7 | GND | زمین |
| 8 | CLKP | ورودی CLK MIPI (مثبت) |
| 9 | CLKN | ورودی CLK MIPI (منفی) |
| 10 | GND | زمین |
| 11 | D2P | ورودی خط داده MIPI2 (مثبت) |
| 12 | D2N | ورودی خط داده MIPI2 (منفی) |
| 13 | GND | زمین |
| 14 | D3P | ورودی خط داده های MIPI3 (مثبت) |
| 15 | D3N | ورودی مسیر داده های MIPI (منفی) |
| 16 تا 17 | GND | زمین |
| 18 تا 19 | VCC-1V8 | منبع برق (۱٫۶۵ ولت تا ۳٫۶ ولت) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | پین تنظیم مجدد جهانی فعال پایین برای وارد شدن به حالت تنظیم مجدد پیشنهاد می کنم به یک مدار تنظیم مجدد RC برای ثبات متصل شوید. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | زمین |
| 28 تا 29 | K | چراغ LED زمین |
| 30 | GND | زمین |
| 31 | VGL/NC | NC |
| 32 تا 33 | GND | زمین |
| 34 | VGH/NC | NC |
| 35 تا 36 | A | قدرت چراغ LED |
| 38 تا 39 | VDD-3V3 | منبع برق ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | NC |
حداکثر امتیازات مطلق
| پارامتر | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| منبع برق | VDD | Ta=25°C | - | 3.3 | - | V |
| دروازه بر ولتاژ منبع برق | VGH | - | 15 | - | V | |
| ولتاژ منبع برق دروازه | VGL | - | -11 | - | V |
ویژگی های الکتریکی ((Vss=0V,Ta=25°C)
| پارامتر | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| منبع برق | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| منبع برق | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| ولتاژ ورودی | ️H ️ | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| ل ل | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
مشخصات روشنایی LED ((VSS=0V,Ta=25°C)
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| ولتاژ تغذیه | - | - | - | 9.6 | - | V | |
| جریان عرضه | اگه | - | - | 240 | - | mA | |
| جریان جلو | نرمال | ipn | مجموعه 3 تراشه x 4 | - | - | mA | |
| کم نور | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | ساعت ها | |

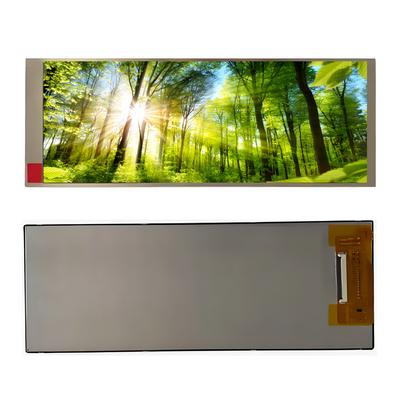

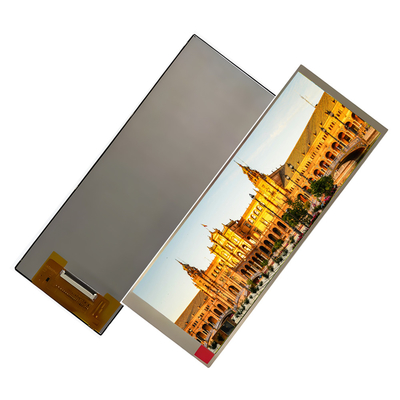

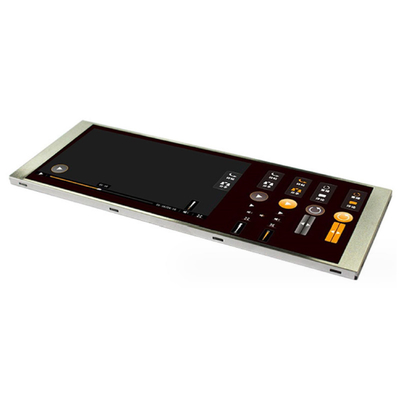

تصویر محصول
تاسیسات کارخانه و گواهینامه ها
