جزئیات محصول:
|
| کلمات کلیدی: | نوار TFT 11.9 اینچی | قطعنامه: | 1480x320 |
|---|---|---|---|
| رابط: | MIPI | آی سی درایور: | FL7705 |
| درخشندگی سطحی: | 800 cd/m2 حداقل | صفحه لمسی: | نه |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | طول عمر LED: | 40000 ساعت |
| گواهی: | ISO9001:2015 / ISO14000:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT MIPI Interface Bar11صفحه نمایش LCD TFT با نوار 9 اینچی,11.9 Inch Bar TFT LCD Display |
||
دانلود ورق داده
در مورد اين موردSFTO1190GX-7161AN
صفحه نمایش LCD TFT 11.9 اینچی دارای مشخصات کلیدی زیر است:
اندازه صفحه نمایش: اندازه قطبی 11.9 اینچ آن را برای کاربردهای مختلف از جمله نمایشگرهای صنعتی، دستگاه های دستی و تجهیزات قابل حمل مناسب می کند.
رزولوشن: با رزولوشن 1480 x 320، صفحه نمایش برای برنامه های صفحه نمایش گسترده بهینه شده است، وضوح و جزئیات خوبی را فراهم می کند.اگرچه ممکن است از نظر تراکم پیکسل به اندازه صفحه نمایش های مدرن نباشدنسبت وضوح منحصر به فرد می تواند برای طرح های UI و گرافیک های خاص مفید باشد.
روشنایی: سطح روشنایی 800 نیت تضمین می کند که صفحه نمایش برای استفاده در شرایط مختلف روشنایی از جمله محیط های بیرونی به اندازه کافی روشن است.این سطح روشنایی برای قابلیت خواندن و دید مفید است.
رابط MIPI: استفاده از رابط MIPI در صفحه نمایش های مدرن رایج است زیرا امکان انتقال داده های با سرعت بالا بین صفحه نمایش و کنترل را فراهم می کند.که برای کاهش تاخیر و بهبود عملکرد کلی مفید است.
این نوع صفحه نمایش می تواند به دلیل مشخصات متعادل اندازه ، وضوح ، روشنایی و رابط آن ، به کاربردهای متنوعی کمک کند.ضروری است که در نظر بگیرید که چگونه این پارامترها با برنامه کاربردی مورد نظر و الزامات کاربر هماهنگ می شوند.
ویژگی ها
| نه، نه | ماده | مشخصات | واحد |
| 1 | اندازه پنل | 11.88 | اینچ |
| 2 | تعداد پیکسل ها | 320 ((H) × 1480 ((V) | پیکسل |
| 3 | منطقه فعال | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | پیکسل پیچ | 0.1812 ((H) × 0.1812 ((V) × RGB | mm |
| 5 | ابعاد طرح | 65.00 ((W) × 282.00 ((H) × 4.50 (D) | mm |
| 6 | تعداد رنگ ها | 16.7M | - |
| 7 | حالت نمایش | حالت انتقال، معمولا سیاه | - |
| 8 | جهت مشاهده | نمایش کامل | - |
| 9 | فرمت نمایش | نوار عمودی RGB | - |
| 10 | درمان سطح | درخشش | - |
| 11 | رابط | MIPI | - |
| 12 | نور پس زمینه | لامپ LED سفید | - |
| 13 | دمای کار | -20 تا 70 | °C |
| 14 | دمای ذخیره سازی | -30 تا 80 | °C |
| 15 | وزن | 120 | g |
نقشه مکانیکی
توضیحات پین
| نه، نه | نماد | عملکرد |
| 1 | GND | زمین |
| 2 | D0P | ورودی داده های دیفرانسیل مثبت MIPI |
| 3 | D0N | ورودی داده های دیفرانسیل منفی MIPI |
| 4 | GND | زمین |
| 5 | D1P | ورودی داده های دیفرانسیل مثبت MIPI |
| 6 | D1N | ورودی داده های دیفرانسیل منفی MIPI |
| 7 | GND | زمین |
| 8 | CLKP | ورودی ساعت دیفرانسیل مثبت MIPI |
| 9 | CLKN | ورودی ساعت دیفرانسیل منفی MIPI |
| 10 | GND | زمین |
| 11 | D2P | ورودی داده های دیفرانسیل مثبت MIPI |
| 12 | D2N | ورودی داده های دیفرانسیل منفی MIPI |
| 13 | GND | زمین |
| 14 | D3P | ورودی داده های دیفرانسیل مثبت MIPI |
| 15 | D3N | ورودی داده های دیفرانسیل منفی MIPI |
| 16 | GND | زمین |
| 17 | IOVCGCN1D.8V-3.3V | |
| 18 | IOVCC1.8V-3.3V | يه منبع برق براي قدرت آنالوگ |
| 19 | ||
| 20 | NC | هيچ ارتباطي وجود نداره |
| 21 | NC | هيچ ارتباطي وجود نداره |
| 22 | NC | هيچ ارتباطي وجود نداره |
| 23 | NC | هيچ ارتباطي وجود نداره |
| 24 | RSTB | پین رو تنظیم کن |
| 25 | STBYB | کنترل حالت آماده |
| 26 | NC | هيچ ارتباطي وجود نداره |
| 27 | GND | زمین |
| 28 | K | کاتود LED |
| 29 | K | |
| 30 | GND | زمین |
| 31 | NC | هيچ ارتباطي وجود نداره |
| 32 | GND | زمین |
| 33 | GND | زمین |
| 34 | NC | هيچ ارتباطي وجود نداره |
| 35 | A | آنود LED |
| 36 | A | |
| 37 | GND | زمین |
| 38 | VDD ((3.3V) | يه منبع برق براي قدرت آنالوگ |
| 39 | VDD ((3.3V) | |
| 40 | NC | هيچ ارتباطي وجود نداره |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش ها | واحد | |
| دقیقه ای | مکس | |||
| ولتاژ عرضه دیجیتال | VCI | -0.3 | 4.0 | V |
| ولتاژ عرضه دیجیتال | IOVCC | -0.3 | 4.0 | V |
شرایط عملیاتی
| ماده | نماد | ارزش ها | واحد | ||
| دقیقه ای | -آره. | مکس | |||
| ولتاژ عرضه دیجیتال | VDD | 3.0 | 3.3 | 3.6 | V |
| ولتاژ عرضه دیجیتال | IOVCC | 1.6 | - | 3.6 | V |
| ولتاژ ورودی منطقی | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

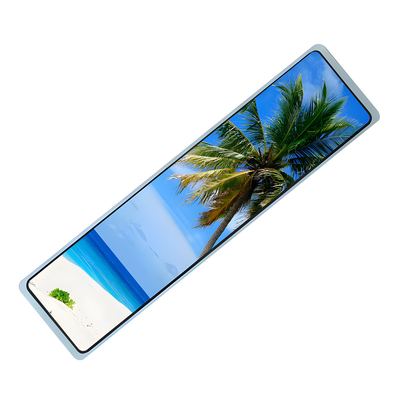

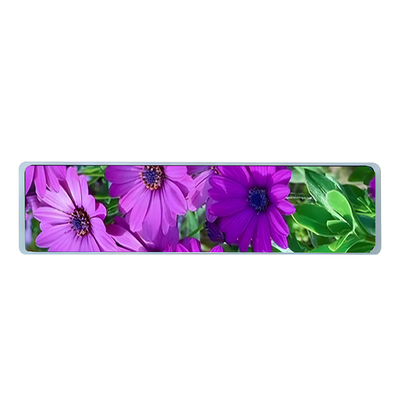

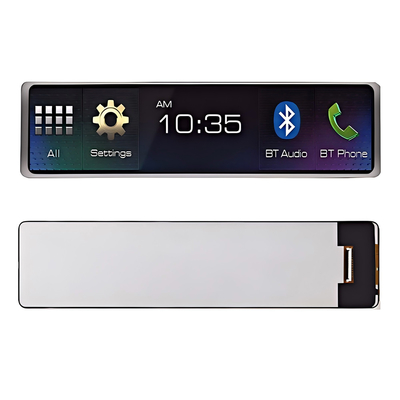

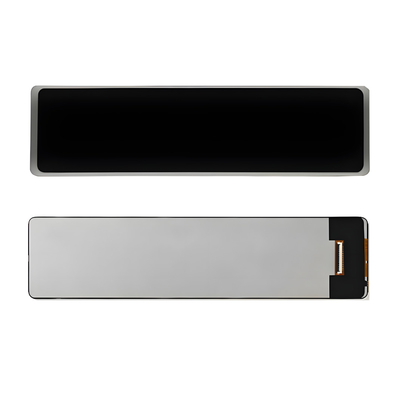

تصویر محصول
