جزئیات محصول:
|
| کلمات کلیدی: | نوار TFT 11.3 اینچی | قطعنامه: | 440x1920 |
|---|---|---|---|
| رابط: | MIPI | آی سی درایور: | SC7707 |
| درخشندگی سطحی: | 520 cd/m2 (nits) | صفحه لمسی: | نه |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | طول عمر LED: | 40000 ساعت |
| گواهی: | ISO9001:2015 / ISO14000:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 11ال سی دی TFT با نوع میله 3 اینچی,۴۴۰×۱۹۲۰ پیکسل بار تایپ TFT LCD,صفحه نمایش LCD IPS Bar Type TFT,440x1920 Pixels Bar Type TFT LCD,IPS Bar Type TFT LCD Display |
||
دانلود ورق داده
در مورد این ماده SFTO1130GX-7220AN
11صفحه نمایش LCD IPS TFT 3 اینچی با وضوح 440x1920 پیکسل، مجهز به رابط 4 کانال MIPI،یک ماژول نمایش است که به طور خاص برای کاربردهایی که نیاز به نمایش با وضوح بالا و زاویه بزرگ دارند طراحی شده است.در زیر مقدمه ای دقیق از محصول ارائه شده است:
این صفحه نمایش LCD 11.3 اینچی IPS TFT انتخاب ایده آل برای برنامه هایی است که به نمایشگر با وضوح بالا و تعامل کاربر نیاز دارند، به دلیل وضوح بالا، روشنایی بالا،و ویژگی های زاویه دید گسترده.
ویژگی ها
|
ماده |
مطالب |
واحد |
| صفحه LCD | ||
| اندازه LCD | 11.3 | اینچ |
| نوع پنل | IPS | ... |
| حالت نمایش | سیاه عادی | ... |
| تعداد رنگ ها | 16.7M | ... |
| جهت مشاهده | تمام ساعت | ... |
| نور پس زمینه | LED سفید x16in موازی/ سری | ... |
| NTSC | ۷۰ درصد | ... |
| نسبت کنتراست | 1000 | ... |
| رابط | MIPI 4Lanes | ... |
| IC درایور | SC7707 | ... |
| اندازه رم IC درایور | کمتر RAM | کمی |
| روشنایی | 520 | cd/m2 |
| ابعاد طرح | 64.98 ((H) x266.44 (V) x4.6 (D) ± 0.2 | mm |
| منطقه فعال (W × H) | 57.948 ((H) x252.864 (V) | mm |
| ترتیب پیکسل | نوار RGB | ... |
| وزن | TBD | g |
| تعداد نقاط | 440xRGBx1920 | پیکسل |
| پیچ پیکسل | 43.9 ((H) * 3 * 131.7 ((V) | امم |
| دمای کار | -20 70 | °C |
| دمای ذخیره سازی | -30 ️ +80 | °C |

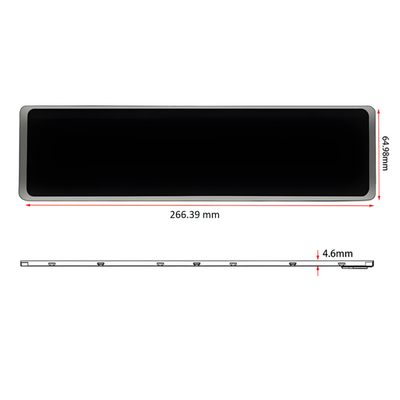

نقشه مکانیکی
توضیحات پین
| شماره PIN | نماد | عملکرد |
| 1 | GND | زمین |
| 2 | DSI-D0P | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 0) |
| 3 | DSI-D0N | پین ورودی سیگنال دیفرانسیل داده DSI (خط داده 0) |
| 4 | GND | زمین |
| 5 | DSI-D1P | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 1) |
| 6 | DSI-D1N | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 1) |
| 7 | GND | زمین |
| 8 | DSI-CLK P | پین ورودی سیگنال دیفرانسیل DSI CLOCK |
| 9 | DSI-CLK N | پین ورودی سیگنال دیفرانسیل DSI CLOCK |
| 10 | GND | زمین |
| 11 | DSI-D2P | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 2) |
| 12 | DSI-D2N | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 2) |
| 13 | GND | زمین |
| 14 | DSI-D3P | پین ورودی سیگنال دیفرانسیل داده DSI (نقطه داده 3) |
| 15 | DSI-D3N | پین ورودی سیگنال دیفرانسیل داده DSI (نقطه داده 3) |
| 16 تا 17 | GND | زمین |
| 18 تا 19 | IOVCC (NC) | منبع برق I/O (NC) |
| 20 تا 23 | NC | NC |
| 24 | تنظیم مجدد | سیگنال پین (Low) فعال است |
| 25 تا 26 | NC | NC |
| 27 | GND | زمین |
| 28 تا 29 | LEDK | کاتود LED با نور پس زمینه |
| 30 | GND | زمین |
| 31 | NC | NC |
| 32 تا 33 | GND | زمین |
| 34 | NC | NC |
| 35 تا 36 | LEDA | آنود LED با چراغ پشتی |
| 37 | GND | زمین |
| 38 تا 39 | VDD | منبع برق |
| 40 | NC | NC |
ویژگی های روشنایی پس زمینه
لامپ سفید × 16 در موازی/ سری (Ta = 25°C)
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| یکنواختی | △Bp | - | 80 | - | - | % |
| روشنایی برای LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

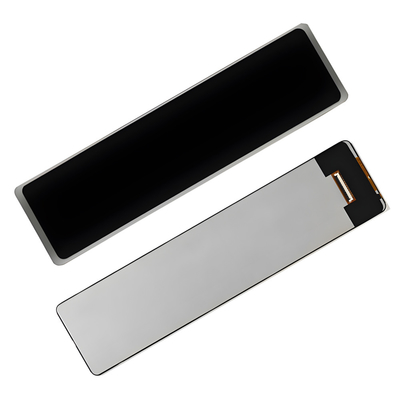

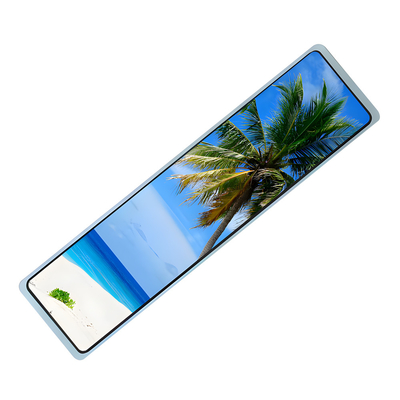

تصویر محصول
چقدر رقابتی این مانیتور 11.3 اینچ بار TFT در بازار بین المللی است؟
صفحه نمایش LCD IPS TFT 11.3 اینچی دارای وضوح 440x1920 پیکسل است و مجهز به رابط 4 کانال MIPI است. تجزیه و تحلیل رقابتی در بازار بین المللی به شرح زیر است:
1. * * ظرفیت و رهبری تکنولوژیکی * *: بر اساس تجزیه و تحلیل Omdia، تولید کنندگان پانل چینی مانند BOE، TCL Huaxing Optoelectronics،و هیوکی در صنعت صفحه نمایش صفحه تخت پیشرو هستندگسترش ظرفیت و بهبود تکنولوژیکی این تولید کنندگان پشتیبانی فنی قوی و تضمین ظرفیت برای این محصول را فراهم می کند.
2* * رشد تقاضای بازار * *: انتظار می رود ظرفیت تولید جهانی LCD TFT همچنان رشد کند، که نشان می دهد تقاضای بازار در حال گسترش است.با افزایش محموله های پانل های LCD بزرگانتظار می رود تقاضای بازار برای صفحه نمایش های 11.3 اینچی افزایش یابد.
3غلظت بالا در صنعت: صنعت جهانی TFT LCD دارای غلظت بالا است و فناوری SAEF موقعیت های مهمی در بازار جهانی را در اختیار دارد.این شرایط مطلوبی را برای ارتقاء بازار و ساخت برند 11 فراهم می کند.صفحه نمایش های 3 اینچی
4تمایز محصول: وضوح بالا و رابط MIPI صفحه نمایش نوار 11.3 اینچی به آن یک مزیت متمایز در زمینه های کاربردی خاص می دهد،مانند بازارهای پیشرفته مانند اتوماسیون صنعتی و تجهیزات پزشکی.
5. * * نفوذ برند بین المللی * *: با افزایش سهم بازار SAEF Technology در بازار جهانی ، نفوذ برند ما نیز در حال بهبود است ،که کمک می کند تا به رسمیت شناختن بازار بین المللی 11صفحه نمایش های 3 اینچی
6* * رقابت قیمت * *: اقتصادهای مقیاس و توانایی کنترل هزینه تولید کنندگان پانل چینی باعث می شود صفحه نمایش های 11.3 اینچی با قیمت رقابتی در بازار بین المللی باشند.
7. * * ادغام زنجیره تامین جهانی * *: توانایی ادغام تولید کنندگان پانل چینی در زنجیره تامین جهانی می تواند به بهبود کارایی زنجیره تامین و سرعت پاسخ کمک کند.صفحه نمایش های 3 اینچی.
خلاصه، صفحه نمایش های LCD IPS TFT 11.3 اینچی Saef Technology دارای رقابت قوی در بازار بین المللی هستند.عمدتا به دلیل مزایا مانند ظرفیت تولید پیشرو و تکنولوژی، افزایش تقاضا در بازار، غلظت بالا در صنعت، تمایز محصول، افزایش نفوذ نام تجاری بین المللی، رقابت قیمت و ادغام زنجیره تامین جهانی.
