جزئیات محصول:
|
| محصول: | 2.4 اینچ IPS TFT LCD | قطعنامه: | 240*320 پیکسل |
|---|---|---|---|
| صفحه لمسی: | بدون | جهت مشاهده: | IPS، تمام زاویه های مشاهده |
| رابط: | SPI | شماره پین: | 10 پین (24 پین اختیاری) |
| ارتباط: | پلاگین | درخشندگی سطحی: | 400 cd/m2 (قابل تنظیم) |
| آی سی درایور: | ST7789V | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 10 پین IPS TFT LCD,2.4 اینچ IPS TFT LCD,رابط SPI IPS TFT LCD,2.4 Inch IPS TFT LCD,SPI Interface IPS TFT LCD |
||
2.4 اینچ IPS TFT LCD SPI Interface 240*320 نقطه معرفی محصول
صفحه نمایش LCD 2.4 اینچی TFT یک دستگاه نمایش LCD متریکس فعال رایج با وضوح بالا، رنگ های روشن و سرعت پاسخ سریع است.حوزه های کنترل صنعتیدر زمینه الکترونیک مصرفی، صفحه نمایش LCD TFT 2.4 اینچی به طور گسترده ای در دستگاه های پوشیدنی هوشمند، کنسول های بازی قابل حمل، پانل های کنترل خانه هوشمند و سایر محصولات استفاده می شود.رنگ کامل و زاویه دید وسیع آن نیازهای مصرف کنندگان را برای اثرات نمایش برآورده می کند.
2صفحه نمایش.4 اینچی IPS TFT با وضوح 240 × 320 پیکسل نمایش تصویر شفاف را فراهم می کند. IC درایور آن ST7789V است و از رابط های متعدد و عمق رنگ بالا پشتیبانی می کند.این مدل SFTO240JY-7179AN دارای یک رابط SPI است و می تواند به روشنایی 400cd / m 2 برسد، سازگاری با شرایط نور مختلف. این تکنولوژی IPS را اتخاذ می کند، ارائه یک میدان دید کامل تقریبا 180 °، اطمینان از یک تجربه بصری خوب از همه زاویه ها.این محصول می تواند بین -20 °C و 70 °C کار کند و به شرایط مختلف محیط زیست سازگار شود.می تواند بین -30 °C و 80 °C ذخیره شود، اطمینان حاصل شود که ذخیره سازی طولانی مدت بر عملکرد آن تأثیر نمی گذارد.
ویژگی ها
| ماده | مشخصات | واحد |
| حالت نمایش | معمولاً سياه، قابل انتقال | / |
| جهت مشاهده | همه | / |
| رنگ ها | 262K | / |
| IC درایو | ST7789 | / |
| نوع رابط | 4 خط SPI | / |
| طرح ابعاد | 42.72 ((W) × 59.46 ((H) × 2.34 ((T) |
mm |
| منطقه فعال | 36.72 ((W) × 48.96 ((H) |
mm |
| قطعنامه | 240 RGB ((H) × 320 ((V) | پیکسل |
| پیکسل پیچ | 0.153 ((W) × 0.153 ((H) |
mm |
طرح طرح
توضیحات پین رابط
|
نه |
نماد | توضیحات |
| 1 | GND | زمین |
|
2 |
RS |
ثبت انتخاب پین، RS= ¥ 1 ¥: نمایش داده ها RS= ۰ ۰: اطلاعات فرمان |
| 3 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
| 4 | SCL | -پين ساعت سريال |
| 5 | SDA | ورودی/خرید داده های سریال |
| 6 | تنظیم مجدد | پین LCM Reset |
| 7 | VCC | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 8 | GND | زمین |
| 9 | LED+ | آنود نور پس زمینه |
| 10 | LED- | کاتود نور پس زمینه |
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
| جریان جلو | اگه |
... |
80 |
... |
mA |
| زمان عمر عملیاتی |
... |
... |
40000 |
... |
ساعت ها |

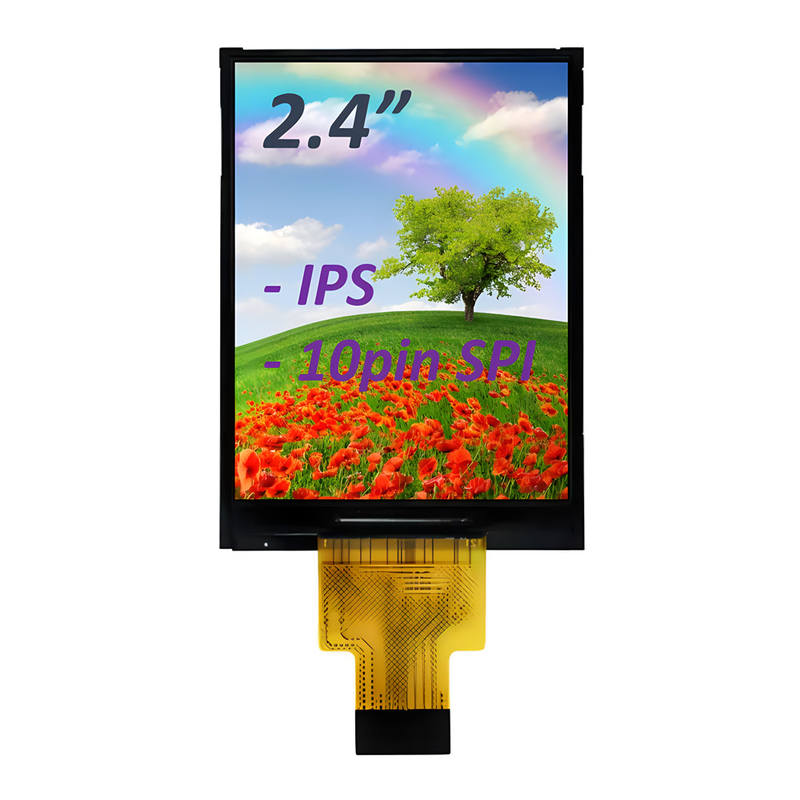

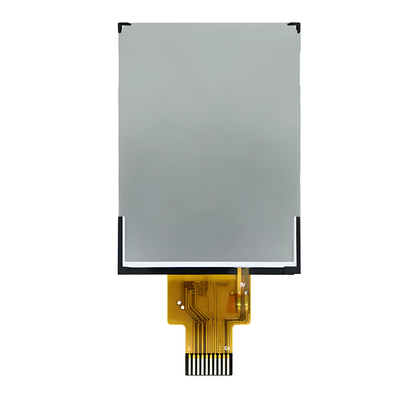

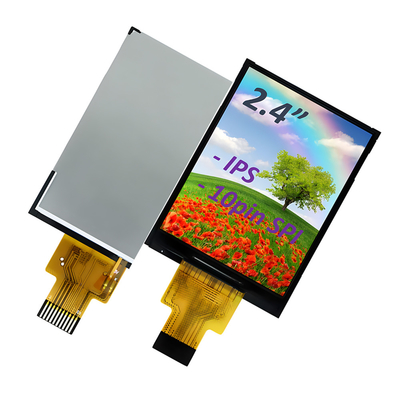

عکس محصول
امکانات و گواهینامه ها
