جزئیات محصول:
|
| محصول: | 1.3 اینچ TFT+PCB | PCB: | PCB 7 سر |
|---|---|---|---|
| قطعنامه: | 240x240 نقطه | پوشش شیشه ای: | قابل تنظیم |
| جهت مشاهده: | زاویه دید رایگان IPS | رابط: | رابط SPI |
| شماره پین: | 7 پین | ارتباط: | پین هدر |
| درخشندگی سطحی: | 250 cd/m2 ((نیت) | طول عمر LED: | 40000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | 1.3" صفحه نمایش LCD TFT,صفحه نمایش LCD 240x240 TFT,ماژول صفحه نمایش LCD SPI,240x240 TFT LCD Display,SPI LCD Display Screen Module |
||
1ماژول LCD TFT 3 اینچی، 240x240 IPS 65K Full Color 3.3V با رابط SPI،
51 STM32 Ar duino روال های DIY
SPI به تراشه سریالی یک تراشه چند منظوره است که می تواند سیگنال های رابط SPI را به سیگنال های سریالی تبدیل کند، که می تواند برای اتصال دستگاه های خارجی و دستیابی به ارتباط با آنها استفاده شود.تراشه های SPI به پورت سریال دارای مزایای انتقال با سرعت بالا هستند، مصرف انرژی پایین و سهولت استفاده و می تواند در سناریوهای کاربردی مانند سخت افزار کامپیوتر، لوازم خانگی و کنترل صنعتی استفاده شود.
این ماژول نمایش LCD TFT 1.3 اینچی یک صفحه نمایش 7 پین با کانکتور سریال SPI است. این صفحه نمایش TFT یک سوئیچ نیمه هادی برای هر پیکسل فراهم می کند که به طور مستقیم توسط پالس کنترل می شود.بنابراین، هر گره نسبتا مستقل است و می تواند به طور مداوم کنترل شود، که نه تنها سرعت پاسخ نمایش را بهبود می بخشد، بلکه کنترل دقیق را نیز امکان پذیر می کند.اندازه نقطه نمایش 240 * 240 است، و دو حالت نمایش دارد: نمایش افقی و نمایش عمودی. جهت نمایش قابل تنظیم است. ولتاژ کاری این ماژول 3.3V است؛درایور IC است ST7789 با اندازه منطقه نمایش 23.4 * 23.4mm؛ اندازه ماژول TFT: 27.5 * 39mm.
ویژگی ها
| ماده |
مطالب |
| شماره بخش | SFTM130JY-7181AN |
| اندازه LCD | 1.3 اينچ ((شعاعي) |
| حالت نمایش | معمولا سیاه |
| قطعنامه | 240 ((H) RGB x 240 ((V) |
| نقطه | 0.0975 (H) × 0.0975 ((V) mm |
| منطقه فعال | 23.4 ((H) x 23.4 (V) mm |
| اندازه ماژول | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| ترتیب رنگ | RGB نوار عمودی |
| رابط | SPI |
| IC درایو | ST7789 |
| روشنایی | 250 (TYP) cd/m2 |
| جهت مشاهده | تمام منظره، IPS |
| نور پس زمینه | 2 دی ال سفید |
| دمای عملیاتی | -20°C ~ + 70°C |
| دمای ذخیره | -30°C ~ + 80°C |
| وزن | TBD |
طرح طرح
تعریف پین
| نه، نه | نام | I/O | توضیحات |
| 1 | VCC | P | منبع برق برای تراشه، DC 3.3-5V |
| 2 | GND | P | زمین |
| 3 | SCL | من | پین ساعت سریال (SPI) |
| 4 | SDA | I/O | پین داده های سریال (SPI) |
| 5 | RES# | من | ورودی سیگنال رو تنظیم کن فعال کم |
| 6 | دی سی | من | داده ها/پین کنترل فرمان، SPI Choice/ Command Choice |
| 7 | BLK | من | کنترل روشنایی پس زمینه، پیش فرض شناور، سطح پایین خاموش |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
| جریان جلو | اگه |
... |
20 |
... |
mA |
| زمان عمر عملیاتی | ... | ... | 40000 |
... |
ساعت ها |
ویژگی های نوری
| ماده | نماد | شرایط اندازه گیری | دقیقه ای | -آره. | مکس | واحد | |
| زمان پاسخ | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
زاویه دید |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجه |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبت کنتراست | CR | - | 25 oC | 800 | - | - | |
| رنگ مختصات CIE | سفید | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| قرمز | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
سبز |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
آبی |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| انتقال (با قطبی کننده) | 4. 18 | 4.65 | % | ||||

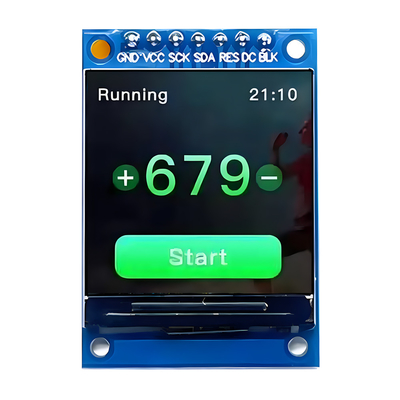

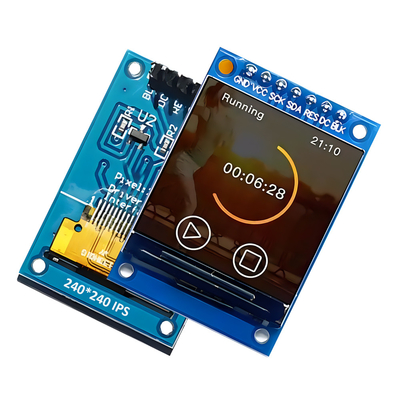

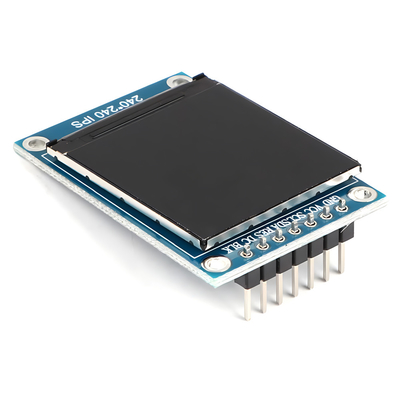

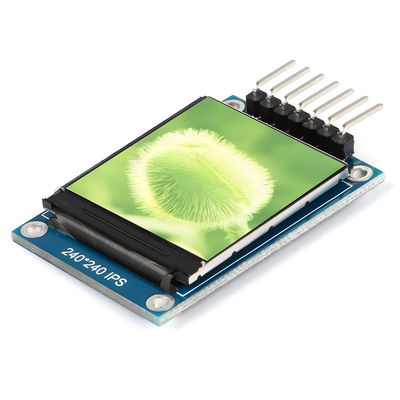

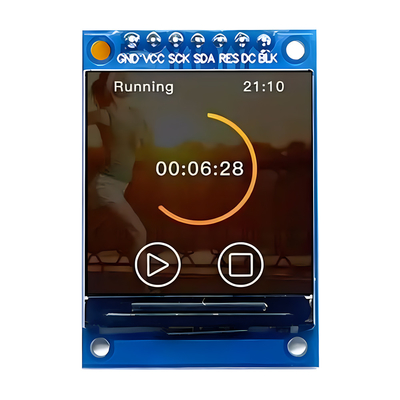

تصویر محصول
تست قابلیت اطمینان
| ماده آزمایش |
حالت آزمایش |
بازرسی پس از آزمایش |
| عملکرد در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت |
پس از اتمام آزمایش، نمونه های LCD مورد آزمایش باید قبل از بازرسی عملکردی و بصری در یک محیط با دمای داخلی و رطوبت طبیعی برای ۲ تا ۴ ساعت یا بیشتر قرار گیرند.نمونه ها نباید نقص های زیر را داشته باشند:: 2هر ماژول آزمایش شده فقط می تواند برای یکی از پروژه های آزمایش استفاده شود. |
| کار با دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
| ذخیره سازی در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت | |
| ذخیره سازی در دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
| عملیات درجه حرارت بالا عملیات رطوبت | 60°C، 90٪RH برای 72 ساعت | |
| شوک حرارتی | -10°C ((30 دقیقه) ~+25°C ((5 دقیقه) ~ +60°C ((30 دقیقه) برای 10 چرخه | |
| آزمایش لرزش (بدون عمل) |
فرکانس: 10~55 هرتز دامنه:1.0mm زمان پاک کردن: 11 دقیقه مدت آزمایش: 6 چرخه برای هر جهت X، Y، Z |
|
| آزمایش برق ایستاتیک | لمس ±4KV، لمس هوا ±8KV |
