جزئیات محصول:
|
| محصول: | 0.96 اینچ TFT LCD | قطعنامه: | 80x160 نقطه |
|---|---|---|---|
| جهت مشاهده: | IPS، زاویه دید رایگان | رابط: | رابط SPI |
| شماره پین: | 8 پین | ارتباط: | وصل کردن |
| درخشندگی سطحی: | 260 cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | رابط SPI صفحه نمایش IPS TFT,صفحه نمایش 80x160 پیکسل IPS TFT,0.96 اینچ IPS TFT,80x160 Pixels IPS TFT Display,0.96 Inch IPS TFT Display |
||
** دانلود صفحه اطلاعات **

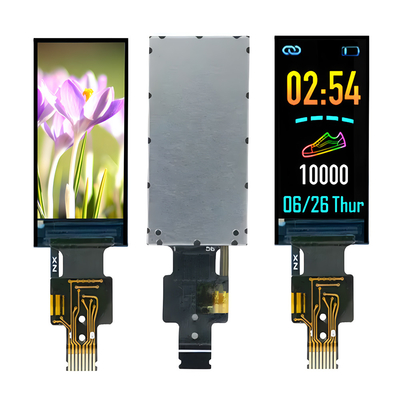

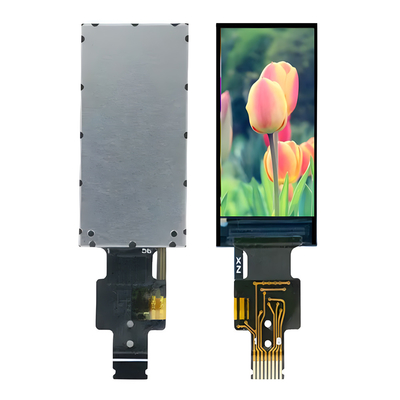

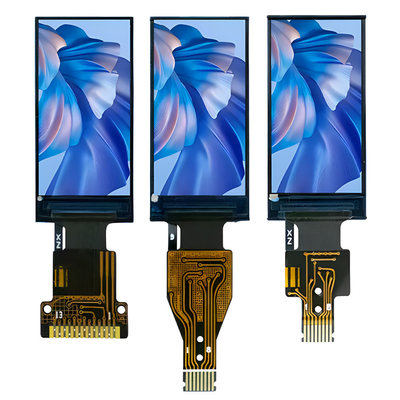

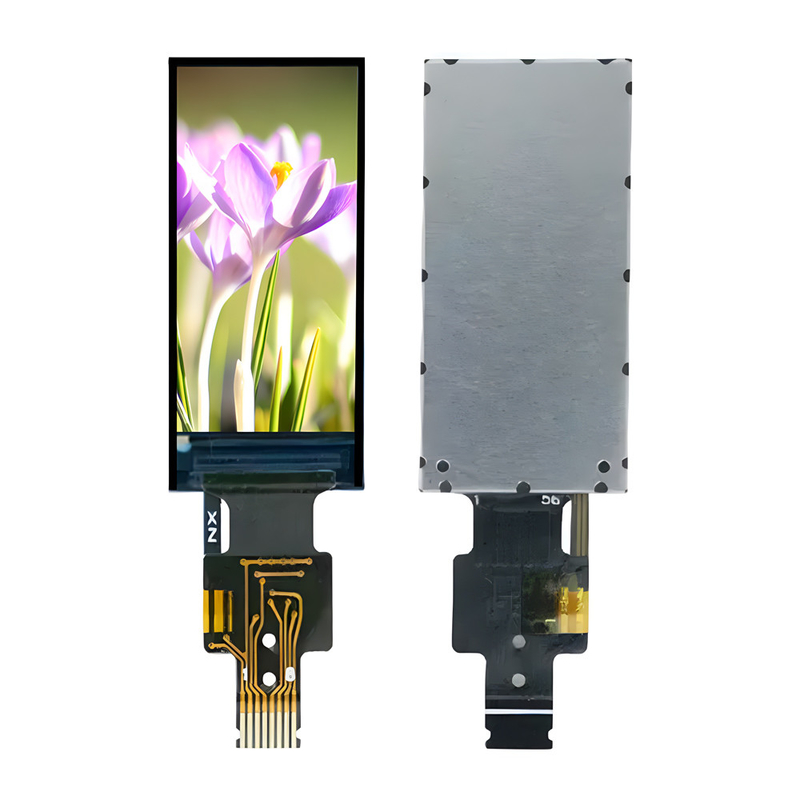

0.96 اینچ رابط TFT SPI معرفی محصول
با وجود اندازه کوچک آن، صفحه نمایش های کوچک TFT LCD به طور گسترده ای در صنایع مانند دستگاه های پوشیدنی هوشمند، ابزارها، دوربین های دیجیتال، برچسب های الکترونیکی، دستگاه های ارتباطی و خانه های هوشمند استفاده می شود.این 0صفحه نمایش TFT کوچک 96 اینچی SFTO096JY-7183AN رابط SPI (مواصفات فرعی سریال) را اتخاذ می کند که یک دوگانه کامل با سرعت بالا است.اتوبوس ارتباطی هم زمان که تنها چهار خط را بر روی پین های تراشه اش می گیرد، صرفه جویی در فضا برای پیچ های تراشه و طرح PCB.
SFTO096JY-7183AN یک صفحه نمایش LCD TFT کامل رنگی با اندازه قطبی 0.96 اینچ و وضوح 80x160 است. این ماژول از رابط SPI پشتیبانی می کند ،که باعث می شود برنامه نویسی و استفاده از آن برای کاربران بسیار راحت باشد.اندازه ماژول مدل SFTO096JY-7183AN 13.5x27.9x1.5 میلی متر است و اندازه منطقه فعال 10.8x21.7 میلی متر است.تکنولوژی IPS که در این محصول استفاده می شود، اطمینان می دهد که کاربران می توانند نمای پانورامیک صفحه نمایش و تجربه کاربر عالی را از هر جهت تجربه کنند.
ویژگی
| نه، نه | ماده | مطالب |
| 1 | اندازه LCD | 0.96 اينچ ((شعاعي) |
| 2 | حالت نمایش | معمولا سیاه |
| 3 | قطعنامه | 80 ((H) RGB x 160 ((V) |
| 4 | نقطه | 0.135 (H) x 0.1356 ((V) mm |
| 5 | منطقه فعال | 10.8 ((H) x 21.7 (V) mm |
| 6 | اندازه ماژول | 13.5 ((H) x 27.9 ((V) x1.5 ((D) mm |
| 7 | ترتیب رنگ | RGB V نوار عمودی |
| 8 | رابط | SPI 4 LINE |
| 9 | IC درایو | ST7735S |
| 10 | نوردهی ((cd/m2) | 260 (TYP) |
| 11 | جهت مشاهده | تمام منظره |
| 12 | نور پس زمینه | 1 دی ال سفید |
| 13 | دمای عملیاتی | -20°C ~ + 70°C |
| 14 | دمای ذخیره | -30°C ~ + 80°C |
0.96 اینچ رابط TFT SPI محصولنقاشی
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
... |
| جریان جلو | اگه |
... |
20 |
... |
mA |
... |
| زمان عمر عملیاتی |
... |
... |
40000 |
... |
ساعت ها |
تعاریف پین
|
پین |
نماد |
توضیحات |
| 1 | LEDA | آنود نور پس زمینه |
| 2 | GND | زمین |
| 3 | تنظیم مجدد | پین LCM Reset |
|
4 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
| 5 | SDA | ورودی داده های سریال |
| 6 | SCL | پین ساعت سریال |
| 7 | VDD | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 8 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
ویژگی های نوری
| ماده | نماد | شرایط اندازه گیری | دقیقه ای | -آره. | مکس | واحد | |
| زمان پاسخ | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
زاویه دید |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجه |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبت کنتراست | CR | - | 25 oC | 800 | - | - | |
|
رنگ مختصات CIE |
سفید | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| قرمز | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| سبز | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| آبی | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| انتقال (با قطبی کننده) |
5.09 |
% | |||||
0.96 اینچ رابط TFT SPI محصولمنجادوگر
شرایط آزمایش قابلیت اطمینان
| نه | ماده | شرایط | معیار |
|
1 |
درجه حرارت بالا (بررسی بدون کار) | 80°C*240 ساعت |
هيچ نقصي از عملکرد در دمای اتاق مجاز (IDD LCM در قبل و بعد از آزمایش باید از مشخصات پیروی کند)
|
|
2 |
دمای پایین (بررسی بدون کار) | -30°C*240 ساعت | |
|
3 |
آزمایش غیر عملیاتی در دمای بالا/رطوبت | 60°C*90%RH*240Hrs | |
|
4 |
آزمایش کار در دمای بالا
|
۷۰°C*۲۴۰ ساعت | |
|
5 |
آزمایش کار در دمای پایین | -20°C*240 ساعت | |
| 6 | آزمایش شوک حرارتی | -20 °C(30 دقیقه) <>70 °C(30 دقیقه) * 10 چرخه |
