جزئیات محصول:
|
| محصول: | 1.54 اینچ TFT LCD | صفحه لمسی: | بدون |
|---|---|---|---|
| قطعنامه: | 240x240 نقطه | پوشش شیشه ای: | قابل تنظیم |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | رابط: | رابط SPI |
| شماره پین: | 10 پین | ارتباط: | وصل کردن |
| درخشندگی سطحی: | 250 cd/m2 ((نیت) | طول عمر LED: | 40000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | صفحه نمایش LCD مربع رابط SPI,صفحه نمایش LCD مربع 240*240 نقطه ای,1صفحه نمایش LCD.54 اینچ مربع,240*240 Dots Square LCD Display,1.54 Inch Square LCD Display |
||
IPS TFT 1.54 اینچ، SPI TFT LCD 1.54 اینچ معرفی محصول
صفحه نمایش مربع به یک محصول خاص LCD با نسبت ابعاد 1 اشاره دارد:1صفحه نمایش مربع به تدریج توجه مردم را به خود جلب می کند، با اندازه کلی فوق العاده نازک، روشنایی بالا،طول عمر صفحه نمایش، و از بین رفتن خوب گرما. SAEFDISPLAY می تواند صفحه نمایش مربع با اندازه های 0.85 "، 1.3"، 1.33 "، 1.4"، 1.44 "، 1.54 "، 3.95 "، 4" و 7.6 " که بیشتر در دستگاه های دستی استفاده می شود، ارائه دهد،دستگاه های خانگی هوشمند، و دیگر محیط های نصب ویژه.

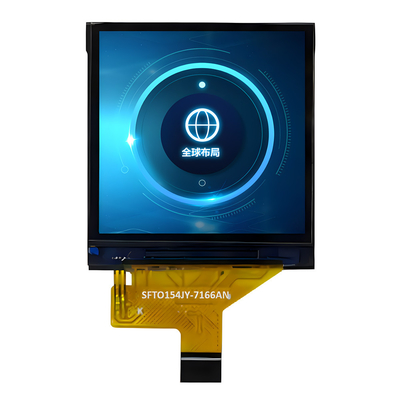

SFTO154JY-7166AN یک صفحه نمایش LCD TFT مربع رنگی با اندازه قطبی 1.54 اینچ و وضوح 240x240 است. این ماژول از رابط SPI پشتیبانی می کند ،که باعث می شود برنامه نویسی و استفاده از آن برای کاربران بسیار راحت باشد.اندازه ماژول SFTO154JY-7166AN 31.52 x 33.72mm و اندازه منطقه فعال 27.72 x 27.72mm است. این توسط ST7789P3 کنترل می شود ، با محدوده ولتاژ منبع برق منطقی 3.0V تا 3.6V.
این صفحه LCD TFT مربع می تواند در محدوده دما از -20 °C تا +70 °C کار کند و محدوده دما ذخیره سازی آن -30 °C تا +80 °C است.SFTO154JY-7166AN می تواند با یک صفحه لمسی مقاوم (RTP) یا صفحه لمسی ظرفیت دار مجهز باشد..
ویژگی
| ماده | مشخصات | واحد |
| حالت نمایش | معمولاً سياه، قابل انتقال | / |
| جهت مشاهده | همه | / |
| رنگ ها | 262K | / |
| IC درایو | ST7789 | / |
| نوع رابط | 4 SPI سیم | / |
| طرح ابعاد | 31.52 ((W) × 33.72 ((H) × 1.94 ((T) |
mm |
| منطقه فعال LCD | 27.72 ((W) × 27.72 ((H) |
mm |
| قطعنامه | 240 RGB ((H) × 240 ((V) | پیکسل |
| پیکسل پیچ | 0.1155 ((W) × 0.1155 ((H) |
mm |
IPS TFT 1.54 اینچ، SPI TFT LCD 1.54 اینچنقشه محصول
تعریف پین
|
نه |
نماد | توضیحات |
| 1 | GND | زمین |
|
2 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
| 3 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
| 4 | SCL | پین ساعت سریال |
| 5 | SDA | ورودی / خروجی داده های سریال |
| 6 | تنظیم مجدد | پین LCM Reset |
| 7 | VCC | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 8 | GND | زمین |
| 9 | LEDA | آنود نور پس زمینه |
| 10 | LEDK | کاتود نور پس زمینه |
حداکثر امتیازات
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
| روشنایی |
... |
250 |
... |
Cd/m2 |
مشخصات نوری
| پارامتر | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد | ||
|
دامنه زاویه مشاهده |
افقی | Θ3 |
CR>10 |
75 | 80 | - | -دگ | |
| Θ9 | 75 | 80 | - | -دگ | ||||
| عمودی | Θ12 | 75 | 80 | - | -دگ | |||
| Θ6 | 75 | 80 | - | -دگ | ||||
| نسبت کنتراست |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| انتقال | Tr |
- |
4.6 | 5.4 |
- |
% | ||
| طیف رنگ |
CG |
- |
45 |
50 |
- |
% | ||
|
بازتولیددر رنگ |
قرمز |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| ری | 0.300 | 0.282 | 0.660 | - | ||||
|
سبز |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| جی ای | 0.514 | 0.544 | 0.574 | - | ||||
|
آبی |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| توسط | 0.125 | 0.155 | 0.185 | - | ||||
| رنگ سفید | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| وای | 0.304 | 0.334 | 0.364 |
- |
||||
| زمان پاسخ | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

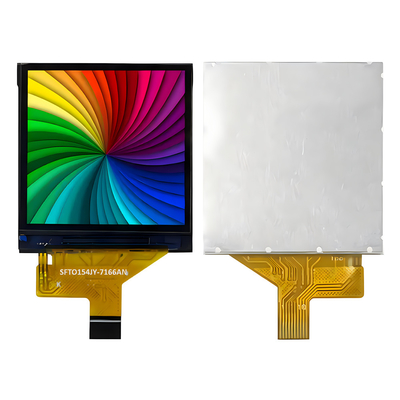

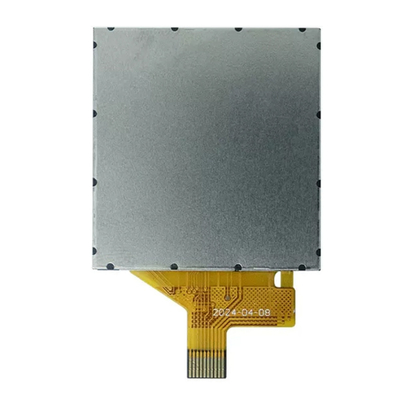

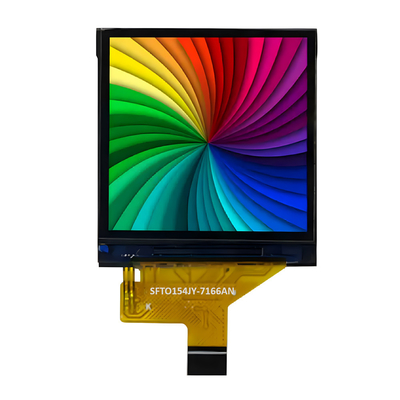

IPS TFT 1.54 اینچ، SPI TFT LCD 1.54 اینچتصویر محصول
شرایط آزمون قابلیت اطمینان
| نه |
ماده |
شرایط | معیار |
|
1 |
دمای بالا(آزمایش غیر عملیاتی) |
80°C*240 ساعت |
هيچ نقصي از عملکرد در دمای اتاق مجاز (IDD LCM در قبل و بعد از آزمایش باید از مشخصات پیروی کند.
|
|
2 |
دمای پایین(آزمایش غیر عملیاتی) |
-30°C*240 ساعت |
|
|
3 |
آزمایش غیر عملیاتی در دمای بالا/رطوبت |
60°C*90%RH*240Hrs | |
|
4 |
کار در دمای بالا تست
|
۷۰°C*۲۴۰ ساعت |
|
|
5 |
کار در دمای پایینتست |
-20°C*240 ساعت |
|
| 6 | آزمایش شوک حرارتی | -20 °C(30 دقیقه) <>70 °C(30 دقیقه) * 10 چرخه |
