جزئیات محصول:
|
محصول: | 1.3 اینچ IPS TFT LCD | صفحه لمسی: | بدون |
---|---|---|---|
قطعنامه: | 240x240 نقطه | پوشش شیشه ای: | قابل تنظیم |
جهت مشاهده: | زاویه دید آزاد ((80/80/80/80) | رابط: | رابط SPI |
شماره پین: | 12 پین | ارتباط: | وصل کردن |
درخشندگی سطحی: | 250 cd/m2 ((نیت) | طول عمر LED: | 40000 ساعت |
گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
برجسته کردن: | 1صفحه نمایش LCD مربع.3 اینچ,صفحه نمایش LCD مربع 240x240,1صفحه نمایش LCD SPI.3 اینچی,240x240 Square LCD Display,1.3 Inch SPI LCD Display |
1.3 اینچ IPS TFT LCD 12 پین معرفی محصول
SFTO130JY-7167AN یک صفحه نمایش LCD TFT مربع با رنگ کامل با اندازه قطبی 1.3 اینچ و وضوح 240x240 است. این ماژول از رابط SPI پشتیبانی می کند ،که باعث می شود برنامه نویسی و استفاده از آن برای کاربران بسیار راحت باشد.اندازه ماژول مدل SFTO130JY-7167AN 26.16x29.22 میلی متر است و اندازه منطقه فعال 23.4x23.4 میلی متر است.
تکنولوژی IPS که در این محصول استفاده می شود، اطمینان می دهد که کاربران می توانند نمای پانورامیک صفحه نمایش و تجربه کاربر عالی را از هر جهت تجربه کنند.کنترل کننده ST7789P3 در ماژول یکپارچه شده است، با محدوده ولتاژ منبع برق منطقی 3.0V تا 3.6V. می تواند در محدوده دمای -20 °C تا +70 °C کار کند و محدوده دمای ذخیره سازی آن -30 °C تا +80 °C است.FPC SFTO130JY-7167AN می تواند با توجه به نیازهای کاربر سفارشی شود و می تواند با صفحه لمسی مقاوم جدید (RTP) یا صفحه لمسی ظرفیت مجهز باشد.
ویژگی
ماده | مطالب |
اندازه LCD | 1.3 اينچ ((شعاعي) |
حالت نمایش | معمولا سیاه |
قطعنامه | 240 ((H) RGB x 240 ((V) |
نقطه | 0.0975 (H) × 0.0975 ((V) mm |
منطقه فعال | 23.4 ((H) x 23.4 (V) mm |
اندازه ماژول | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
ترتیب رنگ | RGB نوار عمودی |
رابط | SPI |
IC درایو | ST7789P3 |
روشنایی | 250 (TYP) cd/m2 |
جهت مشاهده | تمام منظره |
نور پس زمینه | 2 دی ال سفید |
دمای عملیاتی | -20°C ~ + 70°C |
دمای ذخیره | -30°C ~ + 80°C |
وزن | TBD |
1.3 اینچ IPS TFT LCD 12 پین
تعریف پین
نه، نه | نماد | توضیحات |
1 | GND | زمین |
2 | LEDK | کاتود نور پس زمینه |
3 | LEDA | آنود نور پس زمینه |
4 | VCC | منبع برق برای آنالوگ ((2.8V-3.3V) |
5 | GND | زمین |
6 | GND | زمین |
7 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
8 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
9 | SCL | -پين ساعت سريال |
10 | SDA | ورودی داده های سریال |
11 | تنظیم مجدد | پین LCM Reset |
12 | GND | زمین |
ویژگی های الکتریکی
پارامتر | نماد | دقیقه | نوع | مکس | واحد |
ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
جریان ورودی | آدرس |
... |
20 |
... |
mA |
روشنایی |
... |
250 |
... |
Cd/m2 |
ویژگی های روشنایی پس زمینه
ماده | نماد | دقیقه | نوع | مکس | واحد |
ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
جریان جلو | اگه |
... |
20 |
... |
mA |
زمان عمر عملیاتی |
... |
... |
40000 |
... |
ساعت ها |
ویژگی های نوری
ماده | نماد | شرایط اندازه گیری | دقیقه ای | -آره. | مکس | واحد | |
زمان پاسخ | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
زاویه دید |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجه |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
نسبت کنتراست | CR | - | 25 oC | 800 | - | - | |
رنگ مختصات CIE |
سفید | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
قرمز | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
سبز |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
آبی |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
انتقال (با قطبی کننده) | 4. 18 | 4.65 | % |

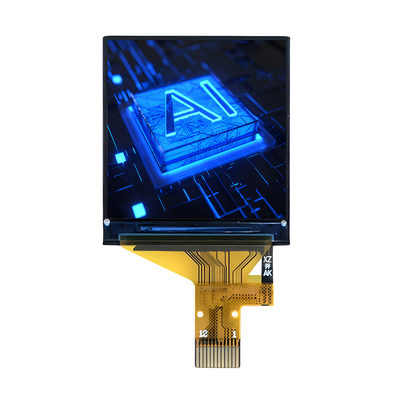

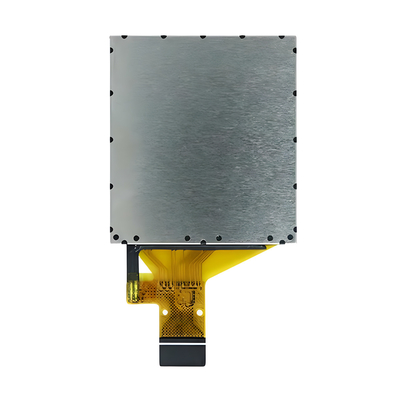

1.3 اینچ IPS TFT LCD 12 پین تصویر محصول
