جزئیات محصول:
|
| محصول: | صفحه نمایش 2.4 اینچی IPS TFT | صفحه لمسی: | صفحه نمایش لمسی مقاومتی |
|---|---|---|---|
| قطعنامه: | 240*320 | جهت مشاهده: | همه زاویه های دید |
| رابط: | MCU (قابل تنظیم) | شماره پین: | 25 پین (قابل تنظیم) |
| ارتباط: | پلاگین (قابل تنظیم) | درخشندگی سطحی: | 800 cd/m2 (قابل تنظیم) |
| آی سی درایور: | ST7789V | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 2.4 اینچی TFT LCD,240X320 ماژول لمسی مقاوم,صفحه نمایش LCD 800 نیت IPS TFT,240X320 Resistive Touchscreen Module,800nits IPS TFT LCD Display |
||
مشخصات SF-TC240H-8269B-T (2019-12-12) _20...
توضیحات
SAEF TECHNOLOGY SF-TC240H-8269B-T یک صفحه نمایش LCD TFT از نوع IPS با اندازه قطر 2.4 اینچ است. وضوح صفحه نمایش آن 240x320 QVGA است و به دلیل استفاده از فناوری IPS،محصول از هر جهت زاویه دید 80 درجه دارد.ابعاد خارجی این محصول 60.26 * 42.72 * 3mm است، با استفاده از ST7789V درایور IC و رابط MCU. محدوده دمای کار این محصول -20 ° C به +70 ° C است،که می تواند نیازهای اکثریت قریب به اتفاق برنامه های کاربردی محصول را برآورده کنداین محصول مجهز به یک صفحه لمسی مقاوم (RTP) است که استفاده از آن راحت تر است و تجربه بسیار خوبی را برای کاربر فراهم می کند.
ویژگی
|
نوع:
|
2.4 اینچ TFT IPS LCD
|
|
اندازه صفحه نمایش:
|
60.26 * 42.72 * 3mm
|
|
محل تولید:
|
گوانگدونگ، چین
|
|
نام تجاری:
|
نمایش SAEF
|
|
روشنایی:
|
800 نیت
|
|
نسبت وضوح:
|
240X320
|
|
نوع رابط:
|
MCU
|
|
ولتاژ کار:
|
2.8 ولت
|
|
زاويه ديد:
|
همه زاویه های دید
|
|
چراغ پشتی:
|
چهار چراغ LED
|
|
IC کنترل کننده:
|
ST7789
|
|
دمای کار:
|
-20°C-+70°C
|
|
دمای ذخیره سازی:
|
-30°C-+80°C
|
درخواست
این ماژول LCD 2.4 ′′ TFT به طور گسترده ای در کنترل از راه دور، دستگاه دستی پزشکی، ابزار اندازه گیری کوچک، تحلیلگرها، ساعت هوشمند، دستگاه های پوشیدنی و غیره استفاده می شود.
نقاشی
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | LED_K | اوه | کاتود LED |
| 2 | LED_A | اوه | آنود LED |
| 3 | GND | من | زمین |
| 4 | VCC | من | منبع برق 2.8V ولتاژ |
| 5 | IOVCC | من | منبع برق 2.8V/1.8V ولتاژ |
| 6 | FMARK | اوه | پین خروجی اثر اشک |
| 7 | /CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 8 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 9 | RS | من | سیگنال را انتخاب کنید |
| 10 | / WR | من | پین ورودی سیگنال استروب بنویسید |
| 11 | /RD | من | پين ورودي سيگنال استروب رو بخون |
| 12 | GND | من | زمین |
| 13 تا 20 | DB7-DB0 | I/O | نمایش داده های I/O |
| 21 | GND | من | زمین |
| 22 | XR | اوه | پین پنل لمسی |
| 23 | YD | اوه | پین پنل لمسی |
| 24 | XL | اوه | پین پنل لمسی |
| 25 | YU | اوه | پین پنل لمسی |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
چراغ های LEDمشخصات
| ماده | نماد | MIN | TYP | مکس | واحد |
تست |
| ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=80mA |
| جریان عرضه | اگه | - | 80 | - | mA | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - |
| از بین رفتن قدرت | Pd | - | - | mW | - | |
| شدت نور برای LCM |
|
- | 800 | - | Cd/m2 | اگر=80mA |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=80 mA |
| رنگ روشنایی | سفید | |||||
مشخصات صفحه لمسی مقاوم
| ماده | نماد | دقیقه ای | نوعش | مکس | واحد | یادآوری |
| شفافیت | - | - | 82 | - | % | JIS K-7105 |
| مه | - | - | 1 | - | % | JIS K-7105 |
| سختی سطح | - | - | 3 | - | H | 150gf 45° |
| قدرت پوست زدن FPC | - | 5 | - | N | 90 درجه بالا | |
| خم کردن FPC | - | - | 3 | - | چرخه | R=1.0، 90° |
| نیروی ورودی | - | - | 50 | زن | - | |
| ولتاژ نامی | V touch | 7 | V | دی سی | ||
| مقاومت محور X | Rx | 300 | 900 | شماره ی PIN FPC | ||
| مقاومت محور X | ری | 200 | 500 | |||
| خطی بودن | - | - | ± 15 | ±2.0 | % | - |
| حرف زدن | - | - | - | 20 | ms | - |
| مقاومت عایق | ری | 10 | - | - | MΩ | - |
| یادداشت های زندگی | - | 100,000 | - | - | زمان | - |
| طول عمر ورودی | - | 1,000,000 | - | - | زمان | - |
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | |||
| دقیقه | نوع | مکس | ||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 15 | - | خانم | |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 |
- | 250 | - | - | |
| 4 |
نگاه کردن |
. آره | θR | CR>10 | - | 80 | - | درجه |
| θL | - | 80 | - | |||||
| . "ور" | Θ+ | - | 80 | - | ||||
| ... | - | 80 | - | |||||

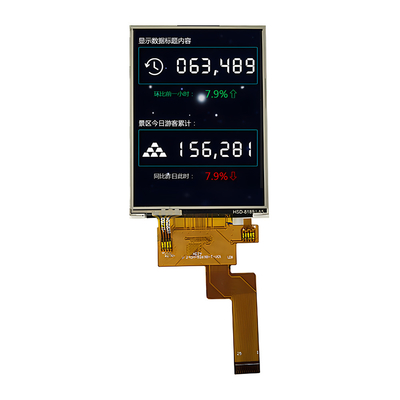

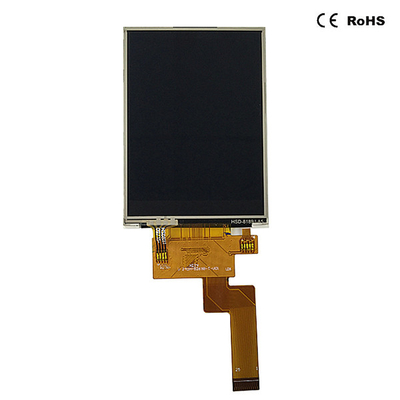

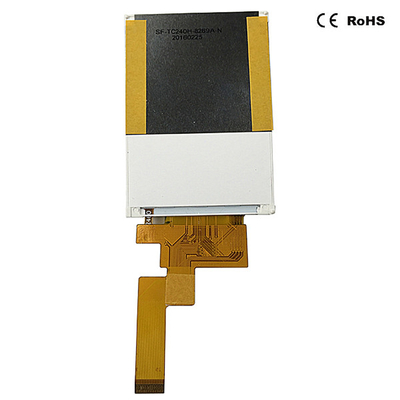

عکس محصول
