جزئیات محصول:
|
| محصول: | صفحه نمایش 2.4 اینچی IPS TFT | صفحه لمسی: | صفحه نمایش لمسی مقاومتی |
|---|---|---|---|
| قطعنامه: | 240*320 | جهت مشاهده: | همه زاویه های دید |
| رابط: | MCU (قابل تنظیم) | شماره پین: | 25 پین (قابل تنظیم) |
| ارتباط: | پلاگین (قابل تنظیم) | درخشندگی سطحی: | 800 cd/m2 (قابل تنظیم) |
| آی سی درایور: | ST7789V | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش TFT 240x320 IPS,2صفحه نمایش.4 اینچی IPS TFT,صفحه نمایش TFT IPS 800nits,2.4-Inch IPS TFT Display,800nits IPS TFT Display |
||
مشخصات SF-TC240H-8269B-T (2019-12-12) _20...
توضیحات
SAEF TECHNOLOGY SF-TC240H-8269B-T یک صفحه نمایش LCD TFT از نوع IPS با اندازه قطر 2.4 اینچ است. وضوح صفحه نمایش آن 240x320 QVGA است و به دلیل استفاده از فناوری IPS،محصول از هر جهت زاویه دید 80 درجه دارد.ابعاد خارجی این محصول 60.26 * 42.72 * 3mm است، با استفاده از ST7789V درایور IC و رابط MCU. محدوده دمای کار این محصول -20 ° C به +70 ° C است،که می تواند نیازهای اکثریت قریب به اتفاق برنامه های کاربردی محصول را برآورده کنداین محصول مجهز به یک صفحه لمسی مقاوم (RTP) است که استفاده از آن راحت تر است و تجربه بسیار خوبی را برای کاربر فراهم می کند.
درخواست
این ماژول LCD 2.4 ′′ TFT به طور گسترده ای در کنترل از راه دور، دستگاه دستی پزشکی، ابزار اندازه گیری کوچک، تحلیلگرها، ساعت هوشمند، دستگاه های پوشیدنی و غیره استفاده می شود.
نقاشی
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | LED_K | اوه | کاتود LED |
| 2 | LED_A | اوه | آنود LED |
| 3 | GND | من | زمین |
| 4 | VCC | من | منبع برق 2.8V ولتاژ |
| 5 | IOVCC | من | منبع برق 2.8V/1.8V ولتاژ |
| 6 | FMARK | اوه | پین خروجی اثر اشک |
| 7 | /CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 8 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 9 | RS | من | سیگنال را انتخاب کنید |
| 10 | / WR | من | پین ورودی سیگنال استروب بنویسید |
| 11 | /RD | من | پين ورودي سيگنال استروب رو بخون |
| 12 | GND | من | زمین |
| 13 تا 20 | DB7-DB0 | I/O | نمایش داده های I/O |
| 21 | GND | من | زمین |
| 22 | XR | اوه | پین پنل لمسی |
| 23 | YD | اوه | پین پنل لمسی |
| 24 | XL | اوه | پین پنل لمسی |
| 25 | YU | اوه | پین پنل لمسی |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
چراغ های LEDمشخصات
| ماده | نماد | MIN | TYP | مکس | واحد | تست |
| ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=80mA |
| جریان عرضه | اگه | - | 80 | - | mA | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - |
| از بین رفتن قدرت | Pd | - | - | mW | - | |
| شدت نور برای LCM | | - | 800 | - | Cd/m2 | اگر=80mA |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=80 mA |
| رنگ روشنایی | سفید | |||||
مشخصات صفحه نمایش لمسی
| ماده | نماد | دقیقه ای | نوعش | مکس | واحد | یادآوری |
| شفافیت | - | - | 82 | - | % | JIS K-7105 |
| مه | - | - | 1 | - | % | JIS K-7105 |
| سختی سطح | - | - | 3 | - | H | 150gf 45° |
| قدرت پوست زدن FPC | - | 5 | - | N | 90 درجه بالا | |
| خم کردن FPC | - | - | 3 | - | چرخه | R=1.0، 90° |
| نیروی ورودی | - | - | 50 | زن | - | |
| ولتاژ نامی | V touch | 7 | V | دی سی | ||
| مقاومت محور X | Rx | 300 | 900 | شماره ی PIN FPC | ||
| مقاومت محور X | ری | 200 | 500 | |||
| خطی بودن | - | - | ± 15 | ±2.0 | % | - |
| حرف زدن | - | - | - | 20 | ms | - |
| مقاومت عایق | ری | 10 | - | - | MΩ | - |
| یادداشت های زندگی | - | 100,000 | - | - | زمان | - |
| طول عمر ورودی | - | 1,000,000 | - | - | زمان | - |
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | |||
| دقیقه | نوع | مکس | ||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 15 | - | خانم | |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | نرخ کنتراست | Cr | θ=0 | - | 250 | - | - | |
| 4 | نگاه کردن | . آره | θR | CR>10 | - | 80 | - | درجه |
| θL | - | 80 | - | |||||
| . "ور" | Θ+ | - | 80 | - | ||||
| ... | - | 80 | - | |||||

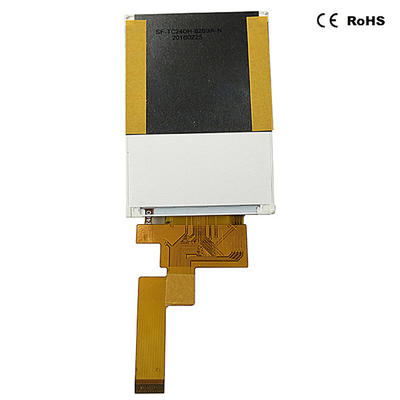

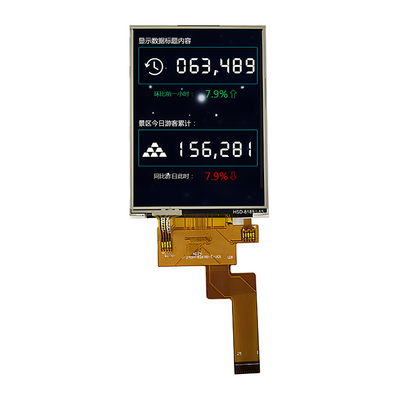

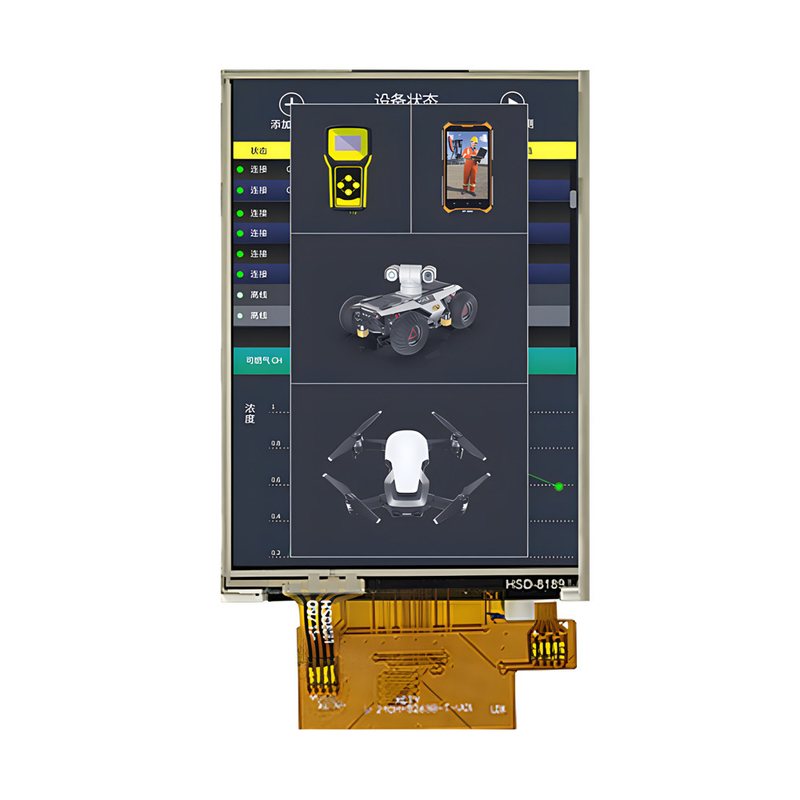

عکس محصول
