جزئیات محصول:
|
| تولید - محصول: | ماژول 2.8 اینچی TFT LCD | وضوح: | 240x320 |
|---|---|---|---|
| رابط: | RGB/MCU | صفحه لمسی: | با صفحه نمایش لمسی مقاومتی |
| جهت مشاهده: | ساعت 12 | شماره پین: | 50 پین |
| ارتباط: | اتصال نوع FPC | درخشندگی سطحی: | 280-350 cd/m2 |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 2.8 اینچ LCD TFT با صفحه لمسی مقاوم,240*320 پیکسل صفحه لمسی TFT LCD مقاوم,MCU Interface Resistive Touchscreen TFT LCD صفحه نمایش لمسی,240*320 Pixels Resistive Touchscreen TFT LCD,MCU Interface Resistive Touchscreen TFT LCD |
||
240x320 2.8 اینچ صفحه لمسی مقاوم TFT LCD
بررسی سریع محصول
توضیحات
SF-TC280P-9413B-T یک ماژول LCD TFT است که دارای یک سایز قطبی 2.8 اینچی ، 240xRGBx320 ، صفحه نمایش LCD TFT تمام رنگی است. این ماژول LCD TFT از رابط 18 بیتی RGB / MCU پشتیبانی می کند و ابعاد ماژول آن 50 است.0 × 69.2 x 3.5mm و اندازه منطقه فعال 43.2 x 57.6 mm؛ SF-TC280P-9413B-T LCD TFT با کنترل کننده ILI9341V در ماژول ادغام شده است و ولتاژ منبع منطقی آن از 2.6V تا 3.3V است.
SF-TC280P-9413B-T یک ماژول LCD در حالت پرتره با روشنایی 350 cd/m2 است. اگر می خواهید از آن به عنوان حالت منظره استفاده کنید یا روشنایی را افزایش دهید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.
۲۴۰×۳۲۰ ۲٫۸ اینچ صفحه لمسی مقاوم
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | LED-K | من | کاتود LED |
| 2 | LED-A1 | من | آنود LED |
| 3 | LED-A2 | من | آنود LED |
| 4 | LED-A3 | من | آنود LED |
| 5 | LED-A4 | من | آنود LED |
| 6 | IM0 | من | رابط سيستم انتخاب شد.1 |
| 7 | IM1 | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | تنظیم مجدد | من | پین تنظیم مجدد |
| 11 | VSYNC | من | سیگنال همگام سازی عمودی در رابط RGB |
| 12 | HSYNC | من | سیگنال همگام سازی افقی در رابط RGB |
| 13 | DOTCLK | من | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 14 | DE | من | سیگنال فعال سازی داده برای کاربری رابط RGB |
| 15 تا 32 | DB0-DB17 | I/O | داده های 18 بیتی موازی |
| 33 | SDO | I/O | سیگنال خروجی سریال |
| 34 | SDI | I/O | داده ها در لبه سقوط سیگنال SCL خروجی می شوند. |
| 35 | تحقیق و توسعه | من | پين ورودي سيگنال استروب رو بخون |
| 36 | WR | من | پین ورودی سیگنال استروب بنویسید |
| 37 | D/CX ((SCL) | من |
این پین برای استفاده از ساعت رابط سریال در 3-wrie 9-bit استفاده می شود. 4-wrie 8-bit سریال داده های رابط |
| 38 | CSX | من | سیگنال انتخاب تراشه |
| 39 | TE | اوه |
پین خروجی اثر پاره شدن برای همگام سازی MPU با فریم نوشتن، با دستور S/W فعال می شود. |
| 40 | IOVCC | من | منبع برق1.8 ولت/2.8 ولت ولتاژ |
| 41 | IOVCC | من | منبع برق1.8 ولت/2.8 ولت ولتاژ |
| 42 | VCC | من | منبع برق 2.8V ولتاژ |
| 43 | GND | - | زمین |
| 44 | XR | من | سیگنال ورودی پنل لمسی |
| 45 | YD | من | سیگنال ورودی پنل لمسی |
| 46 | XL | من | سیگنال ورودی پنل لمسی |
| 47 | YU | من | سیگنال ورودی پنل لمسی |
| 48 | GND | - | زمین |
| 49 | GND | - | زمین |
| 50 | GND | - | زمین |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 2.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=2.8V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 3.0 | 3.2 | 3.4 | V | اگر=80 mA | - |
| جریان عرضه | اگه | - | 80 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 256 | - | mW | - | |
| شدت نور برای LCM |
- |
280 | 320 | 350 | Cd/m2 | اگر=80mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=80mA | - |
| رنگ روشنایی | سفید | ||||||
مشخصات صفحه نمایش لمسی
| ماده | نماد | دقیقه ای | نوعش | مکس | واحد | یادآوری |
| شفافیت | - | - | 82 | - | % | JIS K-7105 |
| مه | - | - | 1 | - | % | JIS K-7105 |
| سختی سطح | - | - | 3 | - | H | 150gf 45° |
| قدرت پوست زدن FPC | - | 5 | - | N | 90 درجه بالا | |
| خم کردن FPC | - | - | 3 | - | چرخه | R=1.0، 90° |
| نیروی ورودی | - | - | 50 | زن | - | |
| ولتاژ نامی | V touch | 7 | V | دی سی | ||
| مقاومت محور X | Rx | 150 | 550 | شماره ی PIN FPC | ||
| مقاومت محور X | ری | 300 | 900 | |||
| خطی بودن | - | - | ± 15 | ±2.0 | % | - |
| حرف زدن | - | - | - | 20 | ms | - |
| مقاومت عایق | ری | 10 | - | - | MΩ | - |
| یادداشت های زندگی | - | 1,00,000 | - | - | زمان | - |
| طول عمر ورودی | - | 1,000,000 | - | - | زمان | - |
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 15 | - | خانم | (1) (((2) | |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
- | 500 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | - | 60 | - | درجه | - |
| θL | - | 60 | - | ||||||
| . "ور" | Θ+ | - | 45 | - | |||||
| ... | - | 60 | - | ||||||

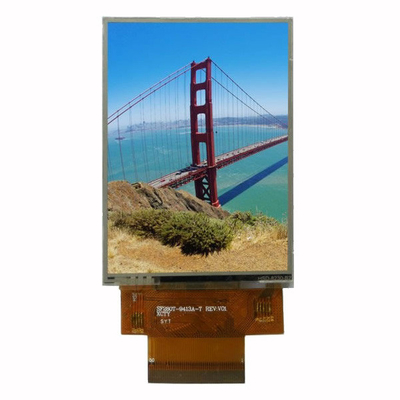

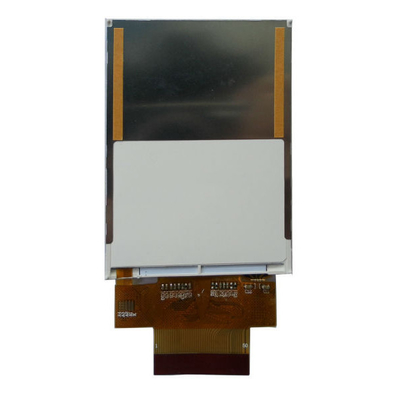

240x320 2.8" صفحه لمسی مقاوم TFT LCD تصویر محصول
