جزئیات محصول:
|
| کلمات کلیدی: | نوع نوار TFT 8.8 اینچ | وضوح: | 480x1920 |
|---|---|---|---|
| رابط: | MIPI | جهت مشاهده: | IPS همه زاویه های مشاهده |
| صفحه لمسی: | نه | ولتاژ رانندگی: | 3.3 V |
| نسبت کنتراست: | 1000:1 | درخشندگی سطحی: | 550 cd/m2 (nits) |
| دمای عملیاتی: | از 20°C تا +70°C | دمای ذخیره سازی: | -30 تا +80 درجه سانتیگراد |
| پین ها: | 40 پین | ارتباط: | نوع کانکتور |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش TFT 480x1920,8صفحه نمایش TFT با نوع میله 8 اینچی,صفحه نمایش TFT نوع نوار رابط MIPI,8.8 Inch Bar Type TFT Display,MIPI Interface Bar Type TFT Display |
||

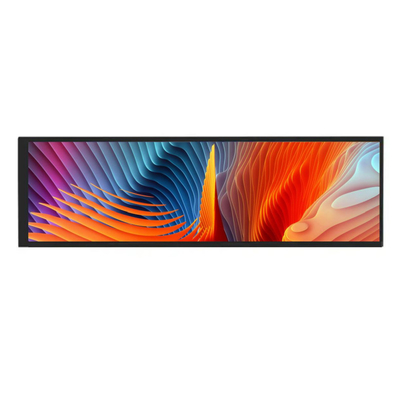

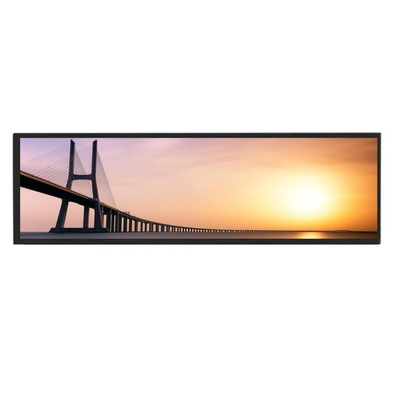

8.8 اینچ Bar Type TFT Display 480x1920 پیکسل رابط MIPI معرفی محصول
بررسی سریع محصول
اندازه: 8.8 اينچ
رزولوشن: 480x1920 نقطه
جهت مشاهده: IPS
رابط MIPI
آی سی راننده: OTA7290B
هیئت کنترل: نه
روشنایی ((cd/m2): 550
صفحه لمسی: بدون صفحه لمسی، CTP اختیاری
توضیحات
با نسبت ابعاد فوق العاده گسترده اش که نزدیک به 4 است:1از این صفحه نمایش به عنوان یک پنل اطلاعاتی در یک دستگاه یا داشبورد استفاده کنید.این صفحه نمایش می تواند گرافیک های گسترده ای را که در صفحه نمایش های دیگر خرد می شوند نشان دهد یا می تواند به بخش هایی تقسیم شود تا جای چندین صفحه نمایش دیگر را بگیرد.
ناحیه فعال صفحه نمایش 8.88 اینچ در قطب معکوس است. این صفحه دارای رابط MIPI و یک چراغ LED سفید با روشنایی سطح 550 نیت است.
نمایشگرهای TFT-LCD SAEF Bar Type برای تجهیزات صنعتی، کاربردهای خودرو، سیستم سرور، سیستم POS، اتوماسیون خانگی، کاربردهای خانگی و نمایشگرهای اطلاعات پویا مناسب هستند.ما سایز های مختلف TFT Bar Type (TFT Bar LCD Display) را ارائه می دهیم که شامل سایز های
0.96 اینچ TFT 80x160 پیکسل، 1.05 اینچ TFT 120x240 پیکسل، 1.1 اینچ TFT 126x294 پیکسل
1.14 اینچ نوع نوار TFT 135x240 پیکسل، 1.47 اینچ نوع نوار TFT 172x320 پیکسل، 1.9 اینچ نوع نوار TFT 170x320 پیکسل
2.3 اینچ نوع نوار TFT 100x310 پیکسل، 2.4 اینچ نوع نوار TFT 220x480 پیکسل، 2.86 اینچ نوع نوار TFT 376x960 پیکسل
2نوع نوار 99 اینچی TFT 268x800 پیکسل، نوع نوار 3 اینچی TFT 268x800 پیکسل، نوع نوار 3.13 اینچی TFT 276x960 پیکسل
3.16 اینچ نوع نوار TFT 288x960 پیکسل، 3.2 اینچ نوع نوار TFT 320x820 پیکسل، 3.38 اینچ نوع نوار TFT 180x460 پیکسل
3.4 اینچ TFT 180x640 پیکسل، 3.4 اینچ TFT 412x960 پیکسل، 3.49 اینچ TFT 172x640 پیکسل
3.5 اینچ TFT 340x800 پیکسل، 3.71 اینچ TFT 240x960 پیکسل، 3.8 اینچ TFT 480x76 پیکسل
3.9 اینچ TFT 480x128 پیکسل، 3.99 اینچ TFT 400x960 پیکسل، 4 اینچ TFT 400x960 پیکسل
4.5 اینچ TFT 320x960 پیکسل، 4.58 اینچ TFT 320x960 پیکسل، 4.6 اینچ TFT 320x960 پیکسل
6.1 اینچ نوع نوار TFT 280x1424 پیکسل، 6.5 اینچ نوع نوار TFT 1024x400 پیکسل، 6.5 اینچ نوع نوار TFT 800x320 پیکسل
6.86 اینچ TFT 480x1280 پیکسل، 6.9 اینچ TFT 280x1424 پیکسل، 7 اینچ TFT 280x1424 پیکسل
7.84 اینچ نوع نوار TFT 400x1280 پیکسل، 7.85 اینچ نوع نوار TFT 400x1280 پیکسل، 8.8 اینچ نوع نوار TFT 480x1920 پیکسل
9.3 اینچ نوع نوار TFT 1920x480 پیکسل، 10.1 اینچ نوع نوار TFT 1024x100 پیکسل، 10.1 اینچ نوع نوار TFT 1280x480 پیکسل
10.4 اینچ نوع نوار TFT 1024x100 پیکسل، 10.88 اینچ نوع نوار TFT 440x1920 پیکسل، 11.3 اینچ نوع نوار TFT 440x1920 پیکسل
12.3 اینچ نوع نوار TFT 1920x720 پیکسل، 12.6 اینچ نوع نوار TFT 1920x515 پیکسل، 14 اینچ نوع نوار TFT 3840x1100 پیکسل (4K).
اطلاعات محصول
| کلمات کلیدی: | نوع میله TFT 8.8 اینچ |
| قطعنامه: | 480x1920 |
| رابط: | MIPI |
| جهت مشاهده: | IPS همه زاویه های مشاهده |
| ولتاژ رانندگی: | 3.3 ولت |
| نورپردازی سطح: | 550 Cd/m2 (نیت) |
| صفحه لمسی: | نه |
| نسبت کنتراست: | 1000:01:00 |
| دمای عملیاتی: | 20°C تا +70°C |
| دمای ذخیره سازی: | 30°C تا +80°C |
| اتصال: | نوع کانکتور |
| پین: | ۴۰ پین |
| طول عمر LED: | 40،000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
8.8 اینچ Bar Type TFT Display 480x1920 پیکسل محصول رابط MIPIنقاشی
تعریف پین
| نه | نام پین | توضیحات |
| 1 | GND | زمین |
| 2 | D0P | سیگنال های داده DSI-D0+ |
| 3 | D0N | سیگنال های داده DSI-D0 |
| 4 | GND | زمین |
| 5 | D1P | سیگنال های داده DSI-D1+ |
| 6 | D1N | DSI-D1- سیگنال های داده |
| 7 | GND | زمین |
| 8 | CLKP | سیگنال های DSI-Clock+ |
| 9 | CLKN | سیگنال های ساعت DSI |
| 10 | GND | زمین |
| 11 | D2P | سیگنال های داده DSI-D2+ |
| 12 | D2N | سیگنال های داده DSI-D2 |
| 13 | GND | زمین |
| 14 | D3P | سیگنال های داده DSI-D3+ |
| 15 | D3N | سیگنال های داده DSI-D3 |
| 16 | GND | زمین |
| 17 | GND | زمین |
| 18 | IOVCC | منبع برق 1.8 ولت |
| 19 | IOVCC | منبع برق 1.8 ولت |
| 20 | REFCLK/NC | ساعت مرجع/NC |
| 21 | SDA | سیگنال داده ای |
| 22 | SCL | علامت ساعت، احمق |
| 23 | BIST | خودآزمایی داخلی |
| 24 | RSTB | سیگنال های تنظیم مجدد LCM |
| 25 | STBYB | کنترل حالت آماده H:عمل عادیL: نمایش غیرفعال |
| 26 | AVDD/NC | NC |
| 27 | GND | زمین |
| 28 | K | کاتود LED |
| 29 | K | کاتود LED |
| 30 | GND | زمین |
| 31 | VGL/NC | ولتاژ OFF دروازه/NC |
| 32 | GND | زمین |
| 33 | GND | زمین |
| 34 | VGH/NC | دروازه ولتاژ ON/NC |
| 35 | LEDA | آنود ال ای دی |
| 36 | LEDA | آنود ال ای دی |
| 37 | TE | خروجی اثر پارگی |
| 38 | VCI | منبع برق 3.3 ولت |
| 39 | VCI | منبع برق 3.3 ولت |
| 40 | VCOM/NC | ولتاژ VCOM/NC |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VCI | -0.5 تا 4 | V |
| ولتاژ ورودی | شراب | VVCI+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های نوری
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| زاویه های دید | θT | CR ¥10 | 75 | 80 | - | درجه تحصیلی |
| θB | 75 | 80 | - | |||
| θL | 75 | 80 | - | |||
| θR | 75 | 80 | - | |||
| نسبت کنتراست | CR | θ=0° | 800 | 1000 | - | - |
|
انتقال (با قطب نما)
|
T (٪)
|
4.03 | 4.53 | |||
| زمان پاسخ | تن | 25°C | - | 30 | 40 | ms |
| TOFF | ||||||
| یکنواختی | U | - | 70 | 80 | - | % |
| NTSC | - | - | - | 70 | - | % |
| روشنایی | L | 550 | - | cd/m2 |

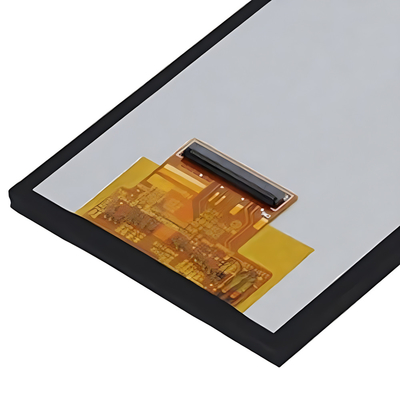

8.8 اینچ Bar Type TFT Display 480x1920 پیکسل محصول رابط MIPIتصویر
