جزئیات محصول:
|
| تولید - محصول: | 4صفحه نمایش LCD TFT 3 اینچی | وضوح: | 480x800 پیکسل |
|---|---|---|---|
| رابط: | رنگ RGB | جهت مشاهده: | تمام زاویه های مشاهده (IPS) |
| صفحه لمسی: | با صفحه نمایش لمسی مقاومتی | درخشندگی سطحی: | 300 cd/m2 (قابل تنظیم) |
| آی سی درایور: | HX8369-A01 | ولتاژ رانندگی: | 2.8 V |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -30°C تا +80°C |
| ارتباط: | ZIF FPC (قابل تنظیم) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD 480X800 IPS TFT,نوع پرتره نمایشگر LCD TFT IPS,صفحه نمایش LCD RGB IPS TFT,Portrait Type IPS TFT LCD Display,RGB Interface IPS TFT LCD Display |
||
4.3 اینچ IPS TFT 480X800 صفحه نمایش LCD، نوع پرتره 4.3 اینچ رابط RGB معرفی محصول TFT
بررسی سریع محصول
اندازه: 4.3 اینچ IPS TFT Display
رزولوشن: 480 x 800 نقطه
جهت مشاهده: IPS تمام زاویه های مشاهده
رابط کاربری: RGB
✅IC درایور:HX8369
هیئت کنترل: نه
روشنایی (cd/m2): 300
صفحه لمسی: پنل لمسی مقاوم
توضیحات محصول
این ماژول نمایشگر گرافیکی TFT یک TFT قطری 4.3 اینچ و تمام رنگی است. این LCD TFT کم مصرف است، از یک چراغ LED سفید استفاده می کند،و دارای یک صفحه نمایش لمسی مقاوم یکپارچه با اتصال به کانکتور اصلی TAB برای صفحه نمایش است.
این LCD TFT دارای یک کنترل کننده داخلی و ولتاژ 2.8v برای تغذیه و منطق است. از یک رابط RGB استفاده می کند که از طریق اتصال به صفحه نمایش مشخص می شود.
این ماژول خیلی عالی به نظر میاد تمام اطلاعات رو به رنگ نشان میده
اطلاعات محصول
| محصول: | 4صفحه نمایش LCD TFT 3 اینچی |
| قطعنامه: | 480x800 پیکسل |
| رابط: | رنگ RGB |
| جهت مشاهده: | تمام زاویه های مشاهده (IPS) |
| صفحه لمسی: | با صفحه لمسی مقاوم |
| نورپردازی سطح: | 300 Cd/m2 (تخصیص پذیر) |
| آي سي راننده: | HX8369-A01 |
| ولتاژ رانندگی: | 2.8 ولت |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| اتصال: | ZIF FPC (تخصیص پذیر) |
| انطباق | مطابقت با REACH و RoHS |
4.3 اینچ IPS TFT 480X800 صفحه نمایش LCD، نوع پرتره 4.3 اینچ رابط RGB TFT نقشه محصول
تعریف پین
| نه | نام پین | I/O | توضیحات |
| 1 | GND | من | زمین |
| 2 | LEDA | اوه | آنود LED |
| 3 | LEDK | اوه | کاتود LED |
| 4 | VCC | من | منبع برق 2.8V ولتاژ |
| 5 | IOVCC | من | منبع برق 2.8V/1.8V ولتاژ |
| 6 | SDO | من | سیگنال ورودی سریال |
| 7 | SDI | من | سیگنال ورودی سریال |
| 8 | GND | من | زمین |
| 9 | SCL_WR | من | پين ورودي سيگنال استروب رو بخون |
| 10 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 11 | NC | من | NC |
| 12 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 13 تا 20 | R0-R7 | I/O | نمایش داده های I/O |
| 21 تا 28 | G0-G7 | I/O | نمایش داده های I/O |
| 29 تا 36 | B0-B7 | I/O | نمایش داده های I/O |
| 37 | DE | من | سیگنال فعال سازی داده برای عملکرد رابط RGB |
| 38 | GND | من | زمین |
| 39 | PLK | من | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 40 | GND | من | زمین |
| 41 | HS | من | سیگنال همگام سازی افقی خطی |
| 42 | VS | من | سیگنال همگام سازی عمودی فریم |
| 43 | شناسه | - | - |
| 44 | PWM | من | این پین به درایور LED خارجی متصل است. |
| 45 تا 46 | GND | من | زمین |
| 47 | YU | اوه | پین پنل لمسی |
| 48 | XL | اوه | پین پنل لمسی |
| 49 | YD | اوه | پین پنل لمسی |
| 50 | XR | اوه | پین پنل لمسی |
| 51 | GND | من | زمین |
ویژگی های DC
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
توجه: ولتاژ بالاتر از بالا ممکن است به ماژول آسیب برساند. تمام ولتاژ ها نسبت به VSS = 0V مشخص شده است.
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | - | 25.6 | - | V | اگر=20 mA | - |
| جریان عرضه | اگه | - | 20 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | - | - | mW | - | |
| شدت نور برای LCM |
- |
- | 300 | - | Cd/m2 | اگر=20mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=20 mA | - |
| رنگ روشنایی | سفید | ||||||
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | |||
| دقیقه | نوع | مکس | ||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 15 | - | خانم | |
| 2 | انتقال (با PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
- | 250 | - | - | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | - | 80 | - | درجه |
| θL | - | 80 | - | |||||
| . "ور" | Θ+ | - | 80 | - | ||||
| ... | - | 80 | - | |||||

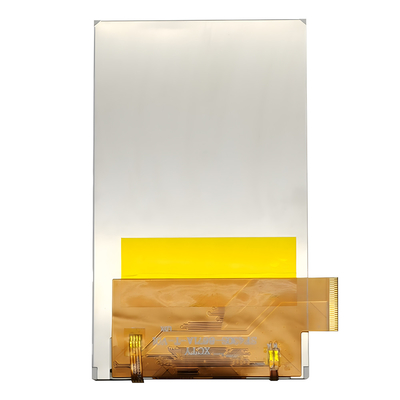

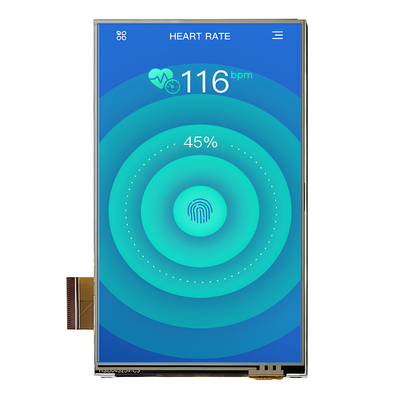

4.3 اینچ IPS TFT 480X800 صفحه نمایش LCD، نوع پرتره 4.3 اینچ رابط RGB TFT تصویر محصول
