جزئیات محصول:
|
| محصول: | 7صفحه نمایش LCD مربع 6 اینچی | قطعنامه: | 800*800 نقطه |
|---|---|---|---|
| رابط: | MIPI | درخشندگی سطحی: | 1000 cd/m2 (nits) |
| جهت مشاهده: | IPS، همه زاویه دید | صفحه لمسی: | قابل تنظیم |
| کنترلر LCD: | ILI9881C | پوشش شیشه ای: | قابل تنظیم |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | -25 درجه سانتیگراد تا +75 درجه سانتیگراد |
| روشنایی: | 1000 نیت | ارتباط: | ZIF FPC |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT مربع,صفحه نمایش LCD TFT 1000 نیت,7صفحه نمایش LCD 6 اینچی,1000 Nits TFT LCD Display,7.6 Inch tft lcd screen |
||
تکنولوژی ایمن SFTO760GX-7109AN: ماژول LCD TFT 7.6 اینچی با عملکرد بالا
معرفی Saef Technology SFTO760GX-7109AN، یک ماژول LCD TFT 7.6 اینچی که برای کاربردهای مختلف طراحی شده است.این صفحه نمایش مربع دارای وضوح 800x800 پیکسل است و دارای مدار یکپارچه پیشرفته ILI9881C است، که ترکیبی از توابع کنترل کننده و راننده است در حالی که از یک رابط MIPI پشتیبانی می کند.
مشخصات کلیدی:
SFTO760GX-7109AN براي عملکرد در هر دو محیط داخلي و خارج از ساختمان طراحی شده است، که آن را انتخاب ایده آل برای تجهیزات صنعتی، سیستم های اتوماسیون خانگی، سیستم های کنترل دسترسی،تجهیزات نظارتبا روشنایی بالا و طیف گسترده ای از درجه حرارت کار، این 7.ماژول صفحه نمایش LCD 6 اینچی IPS TFT یک راه حل قابل اعتماد برای نیازهای مختلف صفحه نمایش را فراهم می کند.
امکانات را با Saef Technology SFTO760GX-7109AN، یک ماژول نمایش چند منظوره که برنامه های کاربردی شما را با وضوح و دوام بالا می برد، کشف کنید.
اطلاعات محصول
| محصول: | 7صفحه نمایش LCD مربع 6 اینچ |
| قطعنامه: | 800*800 نقطه |
| نورپردازی سطح: | 1000 Cd/m2 ((نیت) |
| رابط: | MIPI |
| صفحه لمسی: | قابل تنظیم |
| ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | IPS، زاویه دید کلی (85/85/85/85) |
| کنترل کننده LCD: | ILI9881C |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -25°C تا +75°C |
| روشنایی: | 1000 شب |
| طول عمر LED: | 40،000 ساعت |
| اتصال: | ZIF FPC |
| انطباق | مطابقت با REACH و RoHS |
7.6 اینچ مربع صفحه نمایش LCD TFT 800x800 پیکسل 1000 Nits رابط کاربری MIPI
حداکثر امتیاز مطلق
| پارامتر | نماد | دقیقه | مکس | واحد | یادداشت |
| ولتاژ برق | VCI~GND | -0.3 | +65 | V | |
| ولتاژ منبع برق 2 | IOVCC~GND | -0.3 | +3.3 | V | |
| محدوده ولتاژ ورودی منطقی | ViN | -0.3 | IOVCC+03 | V | |
| محدوده ولتاژ خروجی منطقی | و | -0.3 | IOVCC+03 | V | |
| دمای کار | بالا | -20 | +70 | °C | |
| دمای ذخیره سازی | Tstg | -25 | +75 | °C |
ویژگی های DC
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ تغذیه برای مدار آنالوگ | VCl | 2.5 | 3.3 | 3.6 | V |
| ولتاژ تغذیه برای مدار منطقی | IOVCC | 1.65 | 1.8 | 3.3 | V |
| ولتاژ ورودی "H"leve | VH | 0.7*IOVCC | IOVCC | V | |
| ولتاژ ورودی "L'leve" | VL | GND | 0.3*IOVCC | V | |
| ولتاژ خروجی "H" | اوه | 0.8*IOVCCl | IOVCC | V | |
| ولتاژ خروجی "L'leve" | Vol | GND | 0.2*IOVCC | V |
تعریف پین
| پین نه، نه | نماد | توضیحات |
| 1 | LEDA | آنود چراغ LED |
| 2 | LEDK | کاتود LED با نور پس زمینه |
| 3 | LEDK | کاتود چراغ LED |
| 4 | VCl | منبع برق برای قدرت آنالوگ |
| 5 | IOVCC | منبع برق برای قدرت منطقی و مدار I/O |
| 6 | تنظیم مجدد | سیگنال تنظیم مجدد (کم فعال) |
| 7 | TE | خروجی اثر پارگی |
| 8 | PWM | خروجی فرکانس PWM برای کنترل راننده LCD. |
| 9 | GND | زمین قدرت |
| 10 | MIPI_DP0 | خط داده های MIPI-DSI |
| 11 | MIPI_DNO | خط داده MIPI-DSI 0 پین ورودی منفی |
| 12 | GND | زمین قدرت |
| 13 | MIPI_DP1 | خط داده های MIPI-DSI 1 |
| 14 | MIPI_DN1 | خط داده MIPI-DSI 1 پین ورودی منفی |
| 15 | GND | زمین قدرت |
| 16 | MIPI_CLKP | خط داده MIPl-DSI دو پین ورودی دارد. |
| 17 | MIPI_CLKN | پین ورودی منفی خط داده MIPI-DSI |
| 18 | GND | زمین قدرت |
| 19 | MIPI_DP2 | خط داده های MIPI-DSI 2 |
| 20 | MIPI_DN2 | پین ورودی منفی خط داده MIPI-DSI 2 |
| 21 | GND | قدرت برق |
| 22 | MIPI_DP3 | خط داده های MIPI-DSI 3 |
| 23 | MIPI_DN3 | پین ورودی منفی خط داده MIPI-DSI 3 |
| 24 | GND | زمین قدرت |
| 25 | TP_INT | پین INT برای CTP ((NC)) |
| 26 | TP SDA | پین SDA برای CTP ((NC)) |
| 27 | TP_SCL | پین SCL برای CTP ((NC)) |
| 28 | TP_RESET | پین تنظیم مجدد برای TP ((NC)) |
| 29 | TP_VCl | پین VCl برای CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin برای CTP ((NC) |

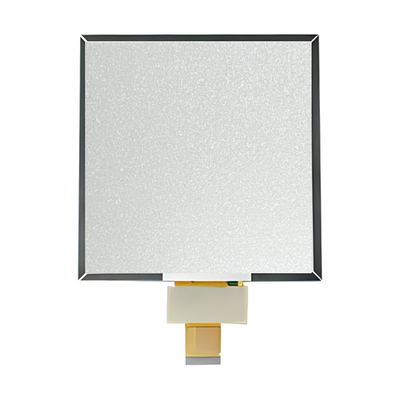

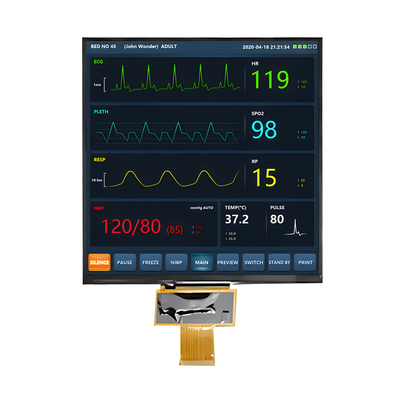

7صفحه نمایش LCD.6 اینچ مربع TFT 800x800 پیکسل 1000 نیت رابط MIPI تصویر محصول
تاسیسات کارخانه و گواهینامه ها
چرا ما را انتخاب کنید؟
1ما راه حل سفارشی LCD Display را ارائه می دهیم.
آیا محصول شما نیاز به کاربردهای خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی دارد که نیاز به صفحه نمایش سفارشی دارد؟SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.
2. راه حل های کلی برای صفحه لمسی و نمایش
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟SAEF می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد..
3تعهد به کیفیت قابل اعتماد
SAEF توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
