جزئیات محصول:
|
| تولید - محصول: | 3.2 اینچ IPS TFT LCD | وضوح: | 480x800 پیکسل |
|---|---|---|---|
| رابط: | رابط RGB | جهت مشاهده: | IPS همه زاویه های مشاهده |
| صفحه لمسی: | بدون صفحه لمسی | شماره پین: | 39 پین |
| ارتباط: | ZIF FPC | درخشندگی سطحی: | 350 سی دی بر متر مربع |
| آی سی درایور: | HX8369 | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| دمای ذخیره: | -30°C تا +80°C | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 3.2 اینچ IPS TFT LCD,480×800 پیکسل IPS TFT LCD,IPS 3.2 اینچ صفحه LCD,480x800 Pixels IPS TFT LCD,IPS 3.2 Inch LCD Screen |
||
3.2 اینچ IPS TFT LCD 480x800 پیکسل، 3.2 اینچ صفحه LCD RGB Interface معرفی محصول
SF-TC320S-9951H-N یک ماژول صفحه نمایش LCD TFT ۳٫۲ اینچی با حالت پرتره ۴۸۰×۸۰۰ است. این ماژول دارای روشنایی ۳۵۰ cd/nits (قیمت معمولی) و نسبت کنتراست ۵۰۰: ۱ (قیمت معمولی) است.ولتاژ منبع برق (VCC) برای رانندگی پانل LCD 2 است.6 ولت تا 3.3 ولتاین TFT نوع IPS-LCD 3.2 اینچی می تواند در دمای 20 درجه سانتیگراد تا 70 درجه سانتیگراد کار کند. دمای ذخیره سازی آن بین 30 درجه سانتیگراد تا 80 درجه سانتیگراد است.
صفحه نمایش LCD TFT 3.2 اینچی یک ماژول نمایش کوچک مناسب برای کاربردهای مختلف از جمله
دستگاه های اینترنت اشیا (IoT): مناسب برای ادغام در دستگاه های IoT مانند سیستم های خانه هوشمند و سیستم های کنترل صنعتی است.
دستگاه های پزشکی: ایده آل برای استفاده در دیفیبریلتورهای قابل حمل، پمپ های انسولین و سایر دستگاه های پزشکی نظارت و تشخیص.
اتوماسیون صنعتی: برای استفاده در سیستم های کنترل ماشین، سیستم های کنترل فرآیند و سیستم های نظارت در اتوماسیون صنعتی مناسب است.
بازی: برای ادغام در برنامه های بازی مانند کنسول های بازی دستی مناسب است.
این برنامه ها تنها چند مثال از کاربردهای متنوعی برای یک صفحه نمایش TFT 3.2 اینچی هستند.استفاده خاص بستگی به الزامات محصول و ویژگی های مورد نظر و عملکرد صفحه نمایش دارد.
ویژگی ها
اطلاعات محصول
| محصول: | 3.2" IPS TFT LCD |
| قطعنامه: | 480x800 پیکسل |
| رابط: | رابط RGB |
| صفحه لمسی: | بدون صفحه لمسی |
| اتصال: | ZIF FPC |
| آي سي راننده: | HX8369 |
| جهت مشاهده: | IPS همه زاویه های مشاهده |
| شماره پین: | ۳۹ پین |
| نورپردازی سطح: | ۳۵۰ Cd/m2 |
| دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C |
| انطباق | مطابقت با REACH و RoHS |
3.2 اینچ IPS TFT LCD 480x800 پیکسل، 3.2 اینچ صفحه LCD RGB Interface Product Drawing
تعریف پین
| نه | نام PIN | I/O | توضیحات |
| 1 | GND | من | زمین |
| 2 | IOVCC | من | منبع برق 2.8V/1.8V ولتاژ |
| 3 | VCC | من | منبع برق 2.8V ولتاژ |
| 4 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 5 | SCL | من | سیگنال ساعت SPI |
| 6 | SDA | I/O | پین ورودی / خروجی رابط SPI |
| 7 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 8 | امکان پذیر است | من | کنترل داده ورودی فعال |
| 9 | DOTCLK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 10 | HSYNC | من | سیگنال همگام سازی افقی |
| 11 | VSYNC | من | سیگنال همگام سازی عمودی |
| 12 تا 17 | B0-B5 | I/O | نمایش داده های I/O |
| 18 تا 23 | G0-G5 | I/O | نمایش داده های I/O |
| 24 تا 29 | R0-R5 | I/O | نمایش داده های I/O |
| 30 | NC | - | باز شده |
| 31 | LED-K | اوه | کاتود LED |
| 32 | NC | - | باز شده |
| 33 | LED-A | اوه | آنود LED |
| 34 | NC | - | باز شده |
| 35 | XL | من | پین پنل لمسی |
| 36 | XR | من | پین پنل لمسی |
| 37 | YU | من | پین پنل لمسی |
| 38 | YD | من | پین پنل لمسی |
| 39 | GND | من | زمین |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 0.3 تا 46 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 19.2 | V | اگر= 20 mA | - | ||
| جریان عرضه | اگه | - | 15 | 20 | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 288 | - | mW | - | |
| شدت نور برای LCM |
- |
280 | 350 | - | Cd/m2 | اگر= 20 mA | - |
| یکسانی برای LCM | - | 80 | - | - | % | اگر= 20 mA | - |
| رنگ روشنایی | سفید | ||||||
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 25 | - | خانم | (1) (((2) | |
| 2 | انتقال (با PL) | T ((%) | - | - | 6.1 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
400 | 500 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 |
|
80 | - | درجه | - |
| θL | 80 | - | |||||||
| . "ور" | Θ+ | 80 | - | ||||||
| ... | 80 | - | |||||||

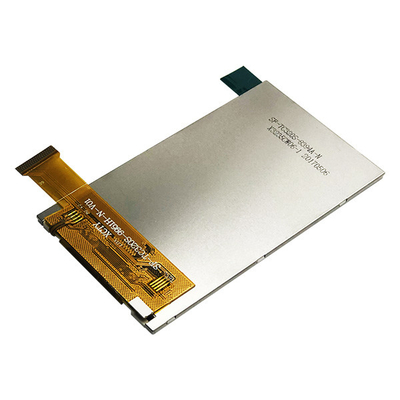

3.2 اینچ IPS TFT LCD 480x800 پیکسل، 3.2 اینچ صفحه نمایش LCD RGB Interface تصویر محصول
