جزئیات محصول:
|
| تولید - محصول: | نمایشگر LCD 16x2 کاراکتر COG | کاراکترها / ستون ها: | 16 کاراکتر در 2 خط |
|---|---|---|---|
| نوع LCD: | FSTN، منفی، انتقالی | اپتیک: | ساعت 12 |
| طرح "دم": | 40.9 (H) x 20.9 (V) x 5.3 (T) (mm) | منطقه مشاهده: | 36 ((H) × 10 ((V) (ملی متر) |
| اندازه نقطه: | 0.365 ((H) × 0.375 ((V) (میلی متر) | نقطه پیچ: | 0.385 ((H) × 0.395 ((V) (ملی متر) |
| روش رانندگی: | 1/16 چرخه وظیفه، 1/5 تعصب | دمای عملیاتی: | -10 تا +60 درجه سانتیگراد |
| دمای ذخیره سازی: | -20 تا +70 درجه سانتیگراد | شماره پین: | 11 پین |
| کنترل کننده: | ST7032 یا معادل آن | رابط: | رابط IIC MPU |
| رابط: | ZIF FPC | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 16x2 کاراکتر COG صفحه نمایش LCD,صفحه نمایش LCD COG 3.3V,ماژول LCD I2C MPU,COG LCD Display 3.3V,I2C MPU cog lcd module |
||
1602 ماژول ال سی دی کاراکتر COG، ال سی دی 16x2 نمایش کاراکتر معرفی محصول
SAEF Technology SF1602JR-269 یک ماژول نمایش LCD تک رنگ COG 16X2 است. این ماژول مجهز به یک کنترل کننده ST7032 یا IC معادل است و از رابط های I2C و MPU پشتیبانی می کند.ولتاژ برق ماژول نمایشگر LCD 1602 SF1602JR-269 3.3V (قیمت معمولی). دارای گزینه های روشنایی LED سفید ، آبی و زرد سبز LED است. SF1602JR-269 حالت منفی انتقال FSTN است.می تواند در دمای -10 °C تا +60 °C کار کند; محدوده دمای ذخیره سازی آن -20 ° C تا +70 ° C است. این ماژول LCD در ابتدا دارای لمسی نبود، اما پنل لمسی قابل تنظیم است. ماژول SF1602JR-269 به طور گسترده ای در ابزارها استفاده می شود،کارت خوان ها، دستگاه های حسگر، ترمینال های POS، خواننده های پول نقد، دستگاه های دستی، تحلیلگرهای پزشکی و بیشتر.
ویژگی ها:
1ابعاد خارجی این صفحه نمایش LCD 16x2 شخصیت 40.9x20.9x5.3 میلی متر است، با 16 کاراکتر x 2 خط.
2این صفحه نمایش 16x2 COG LCD از نوع مونوکوم از رابط های IIC و MPU پشتیبانی می کند. ولتاژ معمولی برای ماژول 3.3V است و می تواند بین 2.7V و 4.5V کار کند.
3. جریان برق این 1602 COG LCD 160uA (حداکثر 230uA) است.
4. ماژول 16x2 کاراکتر به خوبی در جهت مشاهده ساعت 12 اجرا می شود.
5این ال سی دی COG 1602 یک نسخه مقرون به صرفه، قیمت پایین و عملکرد صفحه نمایش بالا است.
6. این 1602 کاراکتر COG LCD با گزینه های رنگ های مختلف روشنایی، از جمله سفید، زرد سبز، زرد، آبی، و بیشتر می آید.
7. این صفحه نمایش LCD 16x2 دارای یک روش اتصال ZIF FPC است و طول FPC را می توان سفارشی کرد ، که طراحی و نصب آن را آسان می کند.
اطلاعات تولید:
| محصول: | صفحه نمایش ال سی دی 16x2 COG |
| نوع صفحه LCD: | FSTN، منفی، انتقال |
| کاراکترها / ستون ها: | 16 کاراکتر × 2 خط |
| اپتیک: | ساعت 12 |
| خلاصه ی داستان: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (ملی متر) |
| منطقه ي ديد: | 36 ((H) X 10 ((V) (میلی متر) |
| ديت پيچ: | 0.385 ((H) X 0.395 ((V) (میلی متر) |
| اندازه نقطه: | 0.365 ((H) X 0.375 ((V) (میلی متر) |
| روش رانندگی: | ۱/۶ "دربارهٔ آنچه که می خواهید انجام دهید"، ۱/۵ |
| دمای عملیاتی: | -10°C تا +60°C |
| دمای ذخیره سازی: | -20°C تا +70°C |
| کنترل کننده: | ST7032 یا معادل آن |
| کانکتور: | ZIF FPC |
| شماره پین: | 11 پین |
| رابط: | رابط IIC MPU |
| انطباق | مطابقت با REACH و RoHS |
1602 COG ماژول LCD کاراکتر، LCD 16x2 نمایش کاراکتر
تعریف پین:
پین1 CAP1N برای مدار تقویت ولتاژ (VDD-VSS) ، خازن خارجی حدود 0.1u ~ 4.7uf
Pin2 CAP1P برای مدار تقویت ولتاژ (VDD-VSS) ، خازن خارجی حدود 0.1u ~ 4.7uf
Pin3 VLCD DC/DC ولتاژ کنورتر. اتصال یک خازن بینthermi n al و d VIN هنگامی که تقویت کننده داخلی استفاده می شود.تعدیل کنتراست
Pin4 VIN-VDD VDD: 2.7V تا 5.5V
Pin5 VIN-VDD VDD: 2.7V تا 5.5V
پین6 SHLS سیمان سیگنال جهت انتخاب:
0: Seg1~80 آدرس ستون 79~0 (به عقب)
1: Seg1~80 آدرس ستون 0~79 ((معمول)
Pin7 SHLC جهت سيگنال هاي متداول انتخاب:
0: Com1~16 آدرس ردیف 15~0 (به عقب)
1: Com1~16 آدرس ردیف 0~15 ((عادي)
Pin8 VSS Ground (0V)
Pin9 SDA در رابط I2C DB7 (SDA) ورودی داده و DB6 (SCL) ورودی ساعت است. SDA و SCL باید به اتوبوس I2C متصل شوند (اتوبوس I2C برای اتصال یک مقاومت بین SDA / SCL و قدرت اتوبوس I2C است)
Pin10 SCL در رابط I2C DB7 (SDA) ورودی داده و DB6 (SCL) ورودی ساعت است. SDA و SCL باید به اتوبوس I2C متصل شوند (اتوبوس I2C برای اتصال یک مقاومت بین SDA / SCL و قدرت اتوبوس I2C است)
Pin11 XRESET پین تنظیم مجدد خارجی. فقط اگر قدرت در تنظیم مجدد استفاده شود، پین XRESET باید به VDD ثابت شود. فعال پایین.

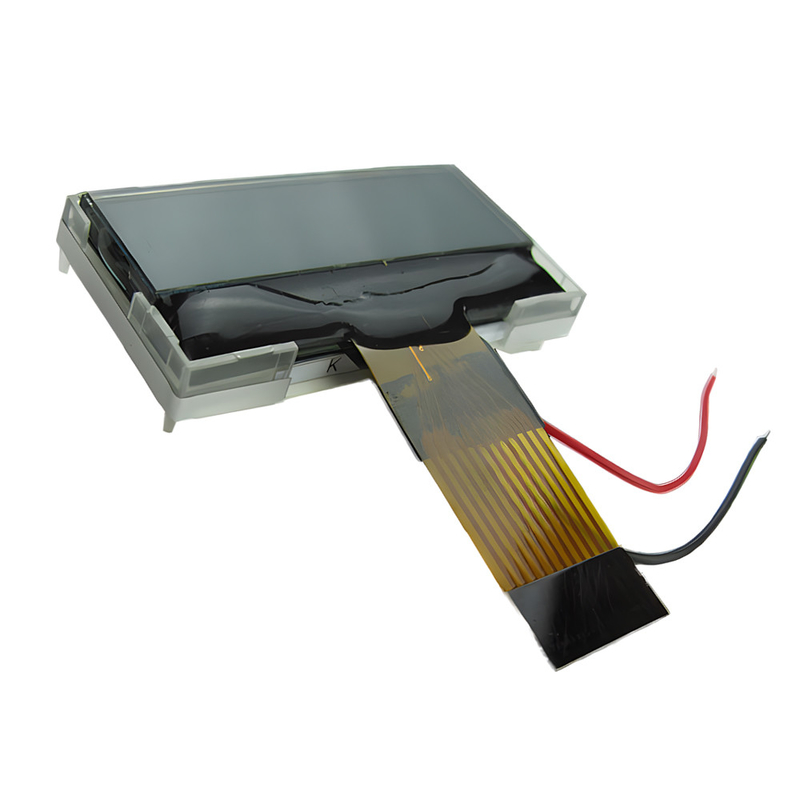

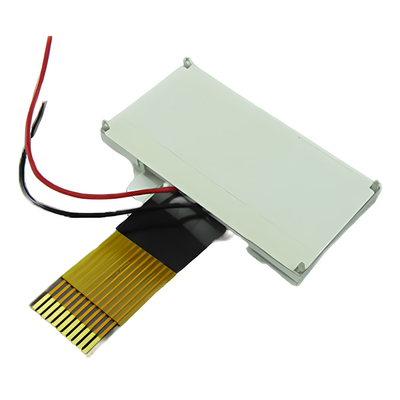

1602 ماژول LCD کاراکتر COG، صفحه نمایش کاراکتر 16x2 تصویر محصول
