جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 1.54 اینچی PCAP TFT | صفحه لمسی: | دارای صفحه نمایش لمسی خازنی |
|---|---|---|---|
| وضوح: | 320x320 | جهت مشاهده: | IPS همه زاویه های مشاهده |
| آی سی درایور: | ST7796S | شماره پین: | 12 پین |
| ارتباط: | رابط (OK-14GM012-04) | درخشندگی سطحی: | 300 cd/m2 (نیت) |
| رابط: | MIPI | طول عمر LED: | 40000 ساعت |
| دمای کار: | -20 تا 70 درجه سانتیگراد | دمای ذخیره سازی: | -30 تا 80 درجه سانتی گراد |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | صفحه نمایش TFT مربع 320x320,صفحه نمایش TFT مربع با صفحه لمسی ظرفیت,Capacitive Touchscreen Square TFT Display |
||
1صفحه نمایش TFT مربع.54 اینچ، 320*320 پیکسل 1.54 اینچ Capacitive Touchscreen معرفی محصول
صفحه نمایش LCD TFT SF-TC154B-8873A-CT یک صفحه نمایش LCD TFT 1.54 اینچی IPS با رزولوشن 320x320 پیکسل است.این ماژول نمایش LCD TFT با کنترل کننده ST7796S یا IC معادل ساخته شده استاین صفحه نمایش LCD TFT با روشنایی بالا 2.8V ((ارزش معمولی) برای ولتاژ کار است. Vdd از 2.6V تا 3.3V است.
SF-TC154B-8873A-CT با پنل لمسی ظرفیت طراحی شده است، تک لمسی و چند لمسی اختیاری است. ماژول TFT SF-TC154B-8873A-CT یک ماژول LCD حالت مربع با روشنایی 300cd / m2 است.اگه ميخواي روشنايي رو بيشتر کني، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.
ویژگی ها:
1این صفحه نمایش 1.54 اینچی TFT 1.54 اینچ قطر را اندازه گیری می کند و دارای وضوح 320x320 مربع است.
2این صفحه نمایش 1.54 اینچی PCAP TFT یک LCD TFT تمام رنگی با صفحه لمسی ظرفیت (CTP) است و CTP رابط IIC است.
3این ماژول LCD 1.54 اینچی TFT از رابط های MIPI پشتیبانی می کند.
4اندازه ماژول این صفحه LCD 1.54 اینچی 31.52x33.72x1.15 میلی متر (بدون صفحه لمسی) ، 35.7x39.5x2.3 میلی متر (با صفحه لمسی) و اندازه منطقه فعال 27.74 x 27.74 میلی متر است.
5این صفحه لمسی ظرفیت 1.54 اینچی دارای یک کنترل کننده ST7796S داخلی با محدوده ولتاژ منبع منطقی 2.6V تا 3.3V است.
6این صفحه لمسی 1.54 اینچی TFT می تواند در دمای -20 درجه سانتیگراد تا +70 درجه سانتیگراد کار کند و محدوده دمای ذخیره سازی آن -30 درجه سانتیگراد تا +80 درجه سانتیگراد است.
7. این صفحه LCD 1.54 اینچی TFT دارای روشنایی سطحی 300 cd/m2 است، اگر می خواهید آن را به عنوان حالت منظره استفاده کنید یا روشنایی را تنظیم کنید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.
8این صفحه نمایش 1.54 اینچی TFT سیگنال ها را از طریق کانکتور 12 پین وارد می کند شماره قطعه: OK-14GM012-04.
9صفحه LCD 1.54 اینچی TFT با وضوح اختیاری 240*240 نقطه، شماره مدل ما SF-TC154B-8945B-N است.
10. این صفحه نمایش TFT 320*320 پیکسل 1.54 اینچ به طور گسترده ای در متر و ابزار، دستگاه GPS، ترمینال POS، خواننده پول نقد، اسکنر، اتوماسیون خانگی، تلفن کنفرانس، تحلیلگرها، لوازم خانگی،اتوماسیون خانگی، سیستم امنیتی و غیره
اطلاعات محصول:
| محصول: | 1صفحه نمایش.54 اینچی PCAP TFT |
| قطعنامه: | 320×320 |
| صفحه لمسی: | با صفحه لمسی ظرفیت |
| جهت مشاهده: | IPS همه زاویه های مشاهده |
| شماره پین: | 12 پین |
| آي سي راننده: | ST7796S |
| اتصال: | کانکتور (OK-14GM012-04) |
| رابط: | MIPI |
| نورپردازی سطح: | 300 Cd/m2 (نیت) |
| طول عمر LED: | 40،000 ساعت |
| دمای کار: | -20 تا 70 درجه سانتیگراد |
| دمای ذخیره سازی: | -30 تا 80 درجه سانتیگراد |
| انطباق | مطابقت با Rohs & Reach |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 |
1صفحه نمایش TFT مربع.54 اینچی، 320*320 پیکسل 1.54 اینچ Capacitive Touchscreen طراحی محصول
تعریف پین:
Pin1 GND I/O Ground
سیگنال های ساعت Pin2 CP I DSI-CLK+
Pin3 CN I/O DSI-CLK- سیگنال های ساعت
پين4 GND I زمین
سیگنال های ساعت Pin5 D0P I DSI-D0+
سیگنال های ساعت Pin6 D0N I DSI-D0
Pin7 GND I/O Ground
Pin8 LED+ I LED آنود
Pin9 LED- I/O LED کاتود
Pin10 RESET I/O سیگنال ورودی LCM Reset
Pin11 TE I خروجی اثر پارگی
Pin12 VCC I/O L منبع برق 2.8V
تعریف پین CTP:
پين1 GND
Pin2 VDD
Pin3 SCL
Pin4 INT
پين5 SDA
پين 6 RST
پين7 هيچ ارتباطي نداره
پين8 هيچ ارتباطي نداره
پين9 هيچ ارتباطي نداره
پين10 هيچ ارتباطي نداره

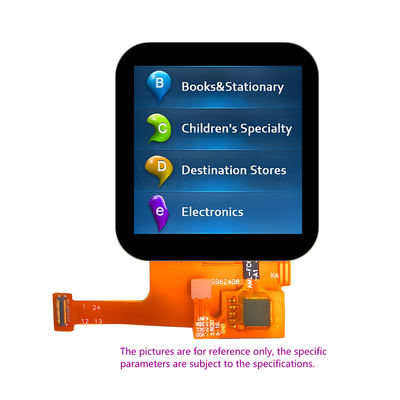

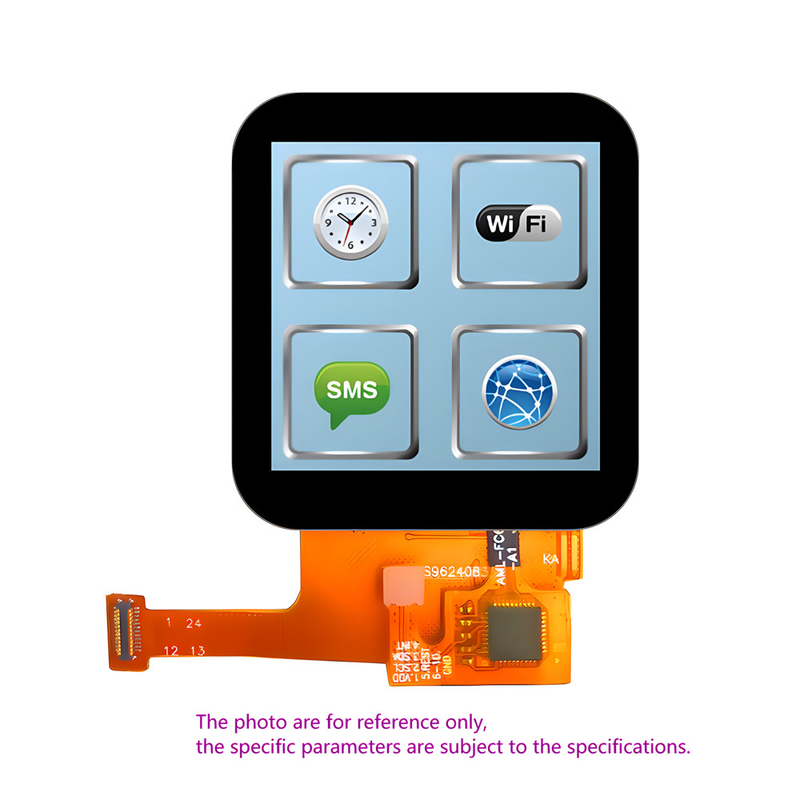

1صفحه نمایش.54 اینچ مربع TFT، 320 * 320 پیکسل 1.54 اینچ Capacitive Touchscreen تصویر محصول
