جزئیات محصول:
|
| تولید - محصول: | LCM 24X2 | کاراکترها / ستون ها: | 24 کاراکتر در 2 خط |
|---|---|---|---|
| نوع LCD: | FSTN، مثبت/منفی، انتقال دهنده | رنگ نور پس زمینه: | سفید، آبی، زرد، قرمز، سبز |
| ولتاژ بهره برداری: | 5 ولت اختیاری | اپتیک: | ساعت 6:00 |
| طرح "دم": | 118 (L) x 36 (W) x 11 (T) میلی‌متر | منطقه مشاهده: | 93.5×16.0 میلی متر |
| صدای شخصیت: | 3.7×595 | روش رانندگی: | ۱/ ۶ "درباره ی خدا" |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | 30- تا 80+ درجه سانتی گراد |
| شماره پین: | 16 پین | کنترل کننده: | AIP31066 یا معادل آن |
| رابط: | 6800 سریال 8-bit/4-bit MPU Interface | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول LCM 5 ولت,ماژول LCM 24x2,ماژول LCM 24 کاراکتر,24x2 Character LCM Module,24 Characters Character LCM Module |
||
24 کاراکتر 2 خط 24x2 کاراکتر LCM ماژول 5V FSTN حالت آبی / خاکستری AIP31066 یا کنترل IC معادل توضیحات محصول
SF2402A یک ماژول صفحه نمایش LCD 24x2 است که با IC کنترل کننده AIP31066 ساخته شده است. رابط پیش فرض آن 8 بیتی موازی و گزینه تغذیه 5 ولت یا 3.3 ولت است.این صفحه نمایش LCD 24x2 SF2402A برای هیچ روشنایی پس زمینه یا با گزینه های روشنایی پس زمینه سفید LED در دسترس استSF2402A 24x2 LCM در رنگ های مختلف صفحه LCD از جمله گزینه های LCD خاکستری، زرد/سبز و آبی در دسترس است و می تواند در دمای -20 °C تا +70 °C کار کند.دمای نگهداری آن بین -30°C تا +80°C است، مجموعه کاراکتر ساخته شده آن از گزینه های انگلیسی / ژاپنی ، انگلیسی / اروپای غربی ، انگلیسی / اروپای اسکاندیناوی یا انگلیسی / شیریلی (روسی) پشتیبانی می کند.
رزولوشن نمایش کاراکتر استاندارد شامل 8x2 LCD، 16x1 LCD، 16x2 LCD، 16x4 LCD، 20x2 LCD، 20x4 LCD، 24x2 LCD، 40x2 LCD، 40x4 نمایشگر کاراکتر LCD است.ماژول های LCD شخصیت در انواع COB و COG با رابط های مختلف در 8080 در دسترس هستندماژول های نمایش کاراکتر ،SPI ،I2C.LCD در صفحه نمایش LCD STN / FSTN / FFSTN با روشنایی LED مختلف در رنگ زرد سبز ، سفید و آبی هستند. گزینه های فونت ماژول کاراکتر انگلیسی / ژاپنی هستند ،اروپا، اروپای شرقی، اروپای اسکاندیناوی، سیریلیک (روسی) و عبری / عربی. ما نمایشگرهای کاراکتر را با ولتاژ عامل 5 ولت به عنوان استاندارد و 3 ولت یا 3 ارائه می دهیم.گزینه های 6V نیز بر اساس درخواست در دسترس هستند.
ویژگی ها:
| محصول: | LCM 24X2 | کاراکترها / ستون ها: | 24 کاراکتر × 2 خط |
|---|---|---|---|
| نوع صفحه LCD: | FSTN، مثبت/منفی، انتقال دهنده | رنگ چراغ پشتی: | سفيد، آبي، زرد، قرمز، سبز |
| ولتاژ کار: | 5 ولت اختیاری | اپتیک: | 6ساعت 12 |
| خلاصه ی داستان: | 118 ((L) X 36 ((W) X 11 ((T) مم | منطقه ي ديد: | 93.5×16.0 میلی متر |
| نمره ی شخصیت: | 3.7×595 | روش رانندگی: | ۱/ ۶ "درباره ی خدا" |
| دمای عملیاتی: | -20°C تا +70°C | دمای ذخیره سازی: | -30°C تا +80°C |
| شماره پین: | 16 پین | کنترل کننده: | AIP31066 یا معادل آن |
| رابط: | 6800 رابط سریال 8 بیتی/4 بیتی MPU | انطباق | مطابقت با REACH و RoHS |
یک مقاومت متغیر باید به ماژول LCD برای ارائه یک مرجع به V0 متصل شود.
مقدار توصیه شده مقاومت متغیر 10K تا 20K است.
تنظیمات اساسی
برای هدایت ماژول LCD به درستی و ارائه نمایش به طور معمول، لطفا از موارد زیر استفاده کنید
تنظیم:
一N=1، نمایش 2 خط
一F=0، 5×8 فونت نقطه ای
一D=1، نمایش در
يادداشت:
یک این تنظیمات/امر ها باید در طول راه اندازی به ماژول LCD ارسال شوند.
برای جزئیات به بخش دستورات نمایش مراجعه کنید.
تنظیم مجدد ماژول LCD
هنگام روشن کردن منبع تغذیه VDD و VSS، ماژول LCD برنامه تنظیم مجدد را اجرا می کند
به طور خودکار. این حدود 50ms طول می کشد. پس از روال تنظیم مجدد، حالت ماژول LCD خواهد بود به عنوان
ادامه بده:
一N=1، نمایش 2 خط
۱ نمایش روشن
一DL=1, رابط 8 بیت
一F=0، فونت 5×8 نقطه ای
一D=0، نمایش خاموش
一C=0، کرسر خاموش
一B=0، چشمک زدن
1I/D=1، افزايش 1
一S=0، بدون تغییر
توجه:
یک روال تنظیم مجدد نتوانست تنظیمات اساسی را ایجاد کند
24 کاراکتر 2 خط 24x2 کاراکتر LCM ماژول 5V FSTN حالت آبی / خاکستری AIP31066 یا کنترل کننده معادل IC طراحی محصول و رابط پین

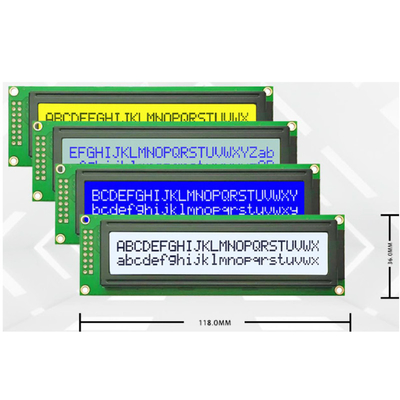

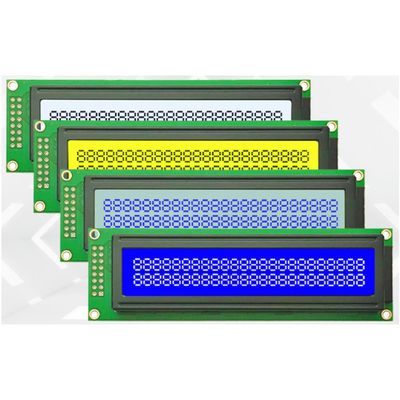

24 کاراکتر 2 خط 24x2 کاراکتر LCM ماژول 5V FSTN حالت آبی / خاکستری AIP31066 یا IC کنترل کننده معادلتصویر محصول
