جزئیات محصول:
|
| کلید واژه ها: | نوع نوار LCD 3.9 اینچی RGB | صفحه لمسی: | دارای پنل لمسی خازنی CTP |
|---|---|---|---|
| وضوح: | 480x128 | رابط: | RGB |
| درخشندگی سطحی: | 500 cd/m2 (nits) | پین ها: | 40 پین |
| جهت مشاهده: | ساعت 12:00 | ارتباط: | نوع اتصال ZIF / وصل |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول ال سی دی TFT نوع نوار,ماژول ال سی دی TFT 3.9 اینچ,ال سی دی TFT نوع نوار 480x128 |
||
نمایشگر Landscape 3.9 اینچی 480*128 TFT،TFT LCDRGB 3.9 اینچی
ویژگی های محصول:
1. ماژول LCD TFT SF-TO390YH-8960A-CT یک ماژول TFT با قطر 3.9 اینچ 480xRGBx128 نوار تمام رنگی است.
2. این ماژول از رابط 24 بیتی RGB پشتیبانی می کند.ابعاد ماژول 105.5x40.64x5.28 میلی متر و اندازه منطقه فعال 95.04x25.34 میلی متر است.
3. SF-TO390YH-8960A-CT با کنترلر ST7282A روی ماژول یکپارچه شده است و ولتاژ منبع تغذیه منطقی آن از 2.6 ولت تا 3.3 ولت متغیر است.این ماژول با روشنایی سطح 500cd/m2 (nits) است، این ماژول نمایشگر LCD می تواند در دمای 20- درجه سانتیگراد کار کند.به +70℃.
4. این LCD 3.9 اینچی TFT می تواند طراحی سفارشی با صفحه نمایش لمسی مقاومتی و صفحه نمایش لمسی خازنی داشته باشد.
| مورد اطلاعات عمومی | فهرست |
| اندازه نمایشگر LCD (مورب) | 3.9 اینچ TN |
| ساختار ماژول | نمایشگر TFT + PCAP |
| نوع نمایشگر LCD | TFT/Transmissive |
| حالت نمایش LCD | به طور معمول سیاه |
| جهت مشاهده توصیه شده | ساعت 12 |
| اندازه ماژول (W×H×T) | 105.5x40.64x5.28 میلی متر |
| ناحیه فعال (W×H) | 95.04×25.34 میلی متر |
| تعداد پیکسل (رزولوشن) | 480RGB×128 پیکسل |
| گام پیکسل (W×H) | 0.135×0.135 میلی متر |
| نوع رابط ماژول | رابط 24 بیتی RGB |
| آی سی درایور | ST7282A |
| اعداد رنگ | 16.7 میلیون |
| نوع نور پس زمینه | LED سفید |
مزایای محصول:
1. نسبت ابعاد اصلی پنل TFT LCD در بازار 4:3 یا 16:9 است.اما برای برخی از برنامه ها، شکل صفحه نمایش نوع نوار بسیار بهتر از حالت اصلی فعلی 4:3 یا 16:9 برای نمایش اطلاعات مورد نیاز است.
2. ما اندازه های مختلفی از نوع نوار TFT (نمایشگر ال سی دی نوار کشیده) شامل اندازه های 3.9 اینچ، 4.6 اینچ و 5.2 اینچ را ارائه می دهیم.به منظور پاسخگویی به نیاز مشتریان به ویژه برای کاربردهای صنعتی.
3. ما راه حل های مشتق بیشتری را از این TFT نوع نوار به شرح زیر توسعه می دهیم: 1- با سوراخ پیچ روی گزینه نسخه قاب.2- با گزینه Touch Panel خازنی یا Resistive Touch Panel.3- گزینه نسخه High Brightness.
4.عملکرد عالی نمایش رنگ پس زمینه، درخشندگی، زاویه دید و شدت و غیره.
5. درجه حرارت گسترده از بالای -20℃به +70℃و سطح کیفیت بالا برای کاربردهای صنعتی.
6. راه حل رقابتی قیمت با کیفیت خوب در میان انواع مشابه در صنعت LCD.
7.نصب آسان و نگهداری آسان.
برنامه های کاربردی:
این ماژول ال سی دی را می توان در سیستم های تعبیه شده، دستگاه های صنعتی، امنیتی و تجهیزات دستی که نیاز به نمایش با کیفیت بالا و تصویر رنگارنگ دارند استفاده کرد.نمایشگرهای TFT-LCD نوع نوار SAEF برای تجهیزات صنعتی، کاربردهای خودرو، سیستم سرور، سیستم POS، نمایشگرهای اطلاعات پویا و نمایش تبلیغات مناسب هستند.
نمایشگر Landscape 3.9 اینچی 480*128 TFT،TFT LCDطراحی محصول RGB 3.9 اینچی

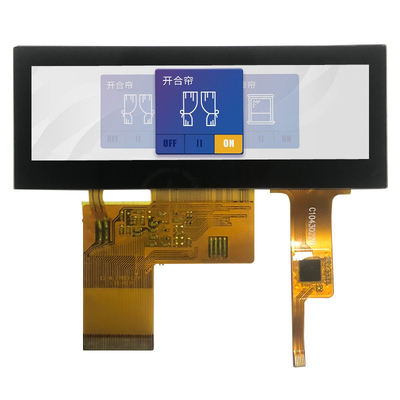

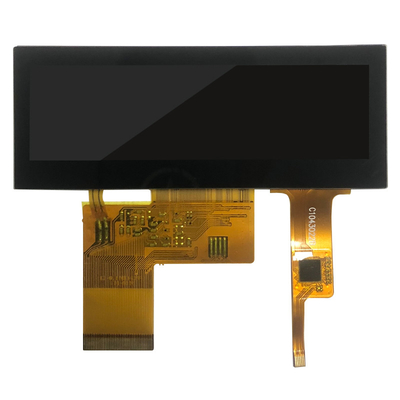

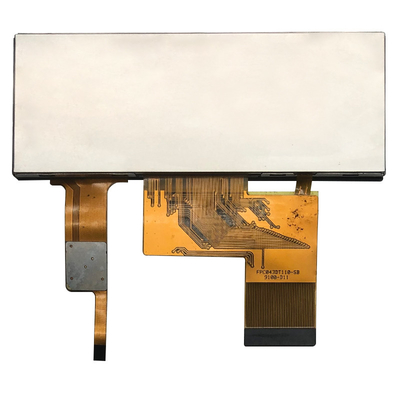

نمایشگر Landscape 3.9 اینچی 480*128 TFT،TFT LCDتصویر محصول RGB 3.9 اینچی
پایانه های ورودی/خروجی
Pin1، VBL- کاتد LED با نور پس زمینه
Pin2، VBL+ نور پس زمینه LED آند.
پین3، زمین سیستم GND
منبع تغذیه Pin4، VCC برای عملیات منطقی
گذرگاه داده پین5~12، R0~R7
پین13~20، گذرگاه داده G0~G7
گذرگاه داده Pin21~28، B0~B7
Pin29، زمین سیستم GND
پین30، سیگنال ساعت CLK Pixel
Pin31، کنترل روشن/خاموش نمایش DISP
پین 32، سیگنال همگام سازی افقی HSYNC
پین 33، سیگنال همگام سازی عمودی VSYNC
Pin34، داده DEN فعال کردن نکته: داخلی ضعیف پایین کشیده شده است
Pin35، NC بدون اتصال
Pin36، زمین سیستم GND
Pin37، XR(NC) سیگنال سمت راست TP
Pin38، YD(NC) سیگنال سمت پایین TP
Pin39، XL(NC) سیگنال سمت چپ TP
Pin40، YU(NC) سیگنال سمت بالا TP
