جزئیات محصول:
|
کلمات کلیدی: | صفحه نمایش TFT صنعتی 7 اینچی | وضوح: | 1024x600 نقطه |
---|---|---|---|
رابط TFT LCD: | رنگ RGB | درخشندگی سطحی: | 300 cd/m2 - 1000 cd/m2 اختیاری |
صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | رابط CTP: | رابط I2C |
پین ها: | 50 | بعد طرح کلی: | 164.7x99.7x4.43 میلی متر |
منطقه ی فعال: | 154.21x85.92 میلی متر | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
جهت مشاهده: | IPS همه زاویه دید (80/80/80/80) | طول عمر LED: | 40000 ساعت |
گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
برجسته کردن: | صفحه نمایش TFT صنعتی رابط I2C,صفحه نمایش TFT صنعتی RGB 24 بیتی,صفحه نمایش TFT LCD 1000cd/m2 |

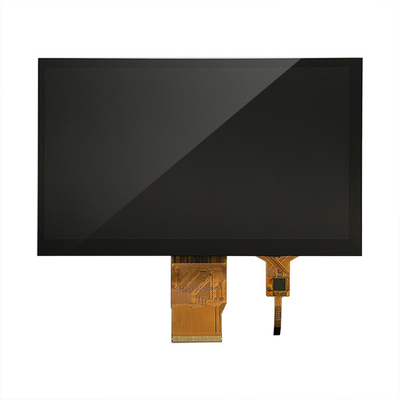

صفحه نمایش 7 اینچ TFT درجه صنعتی 1024X600 نقطه رابط RGB با معرفی محصول CTP
نمایشگر TFT درجه صنعتی SAEF Technology SF-TC700B-8619A-CT6 یک صفحه نمایش LCD TFT با زاویه کامل مشاهده 7 اینچی IPS با وضوح 1024x600 پیکسل است. این با Capacitive Touch Screen ((CTP) ،و سایز شیشه پوشش قابل تنظیم استاین ماژول LCD دارای ابعاد 164.7x99.7x4.43 میلی متر و ابعاد AA 154.21x85.92 میلی متر است. رابط LCM رابط RGB 24 بیتی ، 50 پین است. رابط CTP I2C است.
نمایشگر صفحه لمسی SF-TC700B-8619A-CT6 با روشنایی سطح 300cd / m2 (نیت) است ، همچنین می تواند 1000cd / m2 (نیت) طراحی شود. لطفا برای جزئیات بیشتر با فروش ما تماس بگیرید.این ماژول LCD 7 ′′ TFT به طور گسترده ای در تجهیزات اندازه گیری استفاده می شود، دستگاه های پزشکی، اتوماسیون خانگی، سیستم امنیتی دسترسی، برچسب قیمت سوپرمارکت، و لوازم خانگی، دستگاه GPS و غیره.
ویژگی ها
کلمات کلیدی: | صفحه نمایش TFT صنعتی 7 اینچی |
قطعنامه: | 1024x600 نقطه |
رابط TFT LCD: | رنگ RGB |
صفحه لمسی: | CTP ((کاپیسیتیو صفحه لمسی) |
پین: | 50 |
نورپردازی سطح: | 300 Cd/m2 - 1000 Cd/m2 اختیاری |
رابط CTP: | رابط I2C |
ابعاد طرح: | 164.7x99.7x4.43 میلی متر |
منطقه فعال: | 154.21x85.92 میلی متر |
جهت مشاهده: | IPS تمام زاویه مشاهده ((80/80/80/80) |
دمای عملیاتی: | -20°C تا +70°C |
طول عمر LED: | 40،000 ساعت |
گواهی: | ISO9001:2015 / ISO1400:2015 |
انطباق | مطابقت با Rohs & Reach |

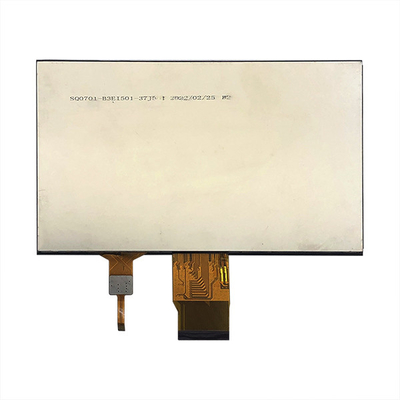

صفحه نمایش 7 اینچی TFT درجه صنعتی 1024X600 نقطه رابط RGB با نقشه محصول CTP
تعریف پین
شماره پین | نماد | توضیحات |
1 | LED+ | قدرت برای LED backlighter (آنود) |
2 | LED+ | قدرت برای LED backlighter (آنود) |
3 | LED- | قدرت برای روشنایی LED (کاتد) |
4 | LED- | قدرت برای روشنایی LED (کاتد) |
5 | GND | زمین ((0V) |
6 | VCOM | یک ولتاژ تغذیه به الکترود مشترک پانل TFT |
7 | DVDD | قدرت برای مدار دیجیتال و آنالوگ |
8 | حالت | حالت DE/SYNC انتخاب شود. MODE=0:SYNC Mode; MODE=1:DE Mode. |
9 | DE | ورودی داده فعال برای حالت TTL |
10 | VS | ورودی همگام سازی عمودی |
11 | HS | ورودی همگام سازی افقی |
12 تا 19 | B7~B0 | داده های آبی |
20 تا 27 | G7~G0 | داده های سبز |
28 تا 35 | R7~R0 | داده های قرمز |
36 | GND | زمین ((0V) |
37 | DCLK | ورودی ساعت RGB موازی |
38 | GND | زمین ((0V) |
39 | L/R | انتخاب چپ / راست |
40 | U/D | تنظیمات اسکن پورت درایور بالا / پایین |
41 | VGH | دروازه ON ولتاژ |
42 | VGL | ولتاژ دروازه OFF |
43 | AVDD | قدرت برای مدار آنالوگ |
44 | تنظیم مجدد | پین تنظیم مجدد جهانی |
45 | NC | هيچ ارتباطي نيست |
46 | VCOM | یک ولتاژ تغذیه به الکترود مشترک پانل TFT |
47 | DITHB | فعال کردن یا غیرفعال کردن عملکرد خنک کننده |
48 | GDN | زمین ((0V) |
49 | NC | هيچ ارتباطي نيست |
50 | NC | هيچ ارتباطي نيست |

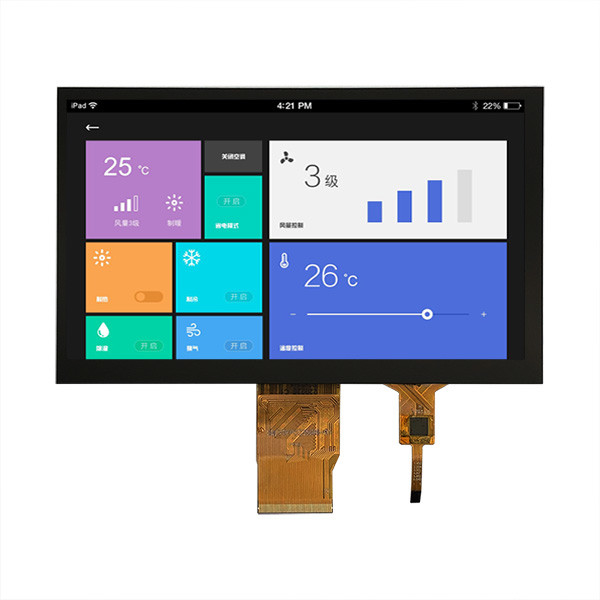

صفحه نمایش TFT 7 اینچی درجه صنعتی 1024X600 نقطه رابط RGB با تصویر محصول CTP
تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 300 محصول استاندارد TFT در خط
SAEF Technology یک تولید کننده پیشرو جهانی از صفحه نمایش LCD TFT است که در چین مستقر است. SAEF طیف گسترده ای از محصولات ماژول های نمایش TFT کوچک تا متوسط را در اندازه هایی مانند 0.96 ارائه می دهد.1.28" و 1772" 2.4" 2.8" 3.2" 3.5" 4.3" 5" 5.6" 5.7" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25"27" و 28" TFT (سطح قطبی منطقه فعال) و غیرهبیش از ۳۰۰ مدل استاندارد TFT در این وب سایت ذکر شده است؛ علاوه بر این، تقریباً هر موردی قابل قبول است تا از موارد استاندارد برای پاسخگویی به نیازهای مشتریان مشتق شود.
نمایشگرهای TFT SAEF بر اساس استاندارد صنعتی واجد شرایط هستند که شامل ماژول های استاندارد TFT-LCD، IPS TFT، روشنایی بالا TFT LCD (نشانگر قابل خواندن نور خورشید) ، پانل های TFT با صفحه کنترل،نوع نوار TFT، LCD TFT درجه حرارت گسترده. این صفحه نمایش شامل حالت چشم انداز یا پرتره است.صفحه نمایش LCD SAEF TFT در رزولوشن های مختلف و همچنین صفحه نمایش لمسی اختیاری در فن آوری مقاومت و ظرفیت (PCAP touch screen)بسیاری از ماژول های نمایش TFT ما دارای بیش از یک رابط کاربری از جمله MCU، RGB، TTL، LVDS و MIPI DSI هستند.ماژول های SAEF TFT برای تعدادی از برنامه های کاربردی از جمله کنترل صنعتی مناسب هستند، دستگاه قهوه، تجهیزات پزشکی، سیستم POS، اتوماسیون، ناوبری GPS، کالاهای سفید، کنترل انرژی، ارتباطات، تجهیزات پزشکی و غیره
