جزئیات محصول:
|
| تولید - محصول: | 4 اینچ IPS TFT LCD | وضوح: | 540x1080 پیکسل |
|---|---|---|---|
| جهت مشاهده: | IPS همه زاویه های مشاهده | صفحه لمسی: | بدون، مقاومتی و PCAP اختیاری |
| لنز کاور: | قابل سفارشی سازی است | درخشندگی سطحی: | 350 cd/m2 (قابل تنظیم) |
| رابط: | MIPI (قابل تنظیم) | شماره پین: | 30 پین |
| ارتباط: | نوع رابط (قابل تنظیم) | آی سی درایور: | ST7703 |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 4 اینچ IPS TFT LCD,540x1080 IPS TFT LCD,30 پین 4 اینچ TFT LCD |
||
۴ اینچ ۵۴۰×۱۰۸۰ PPI بالاIPSمعرفی محصول رابط TFT LCD ST7703S MIPI
تکنولوژی SAEF SF-TO400AS-8986A-N یک صفحه نمایش TFT-LCD 4 اینچی با 540 (RGB) X 1080 نقطه (540 پیکسل افقی با 1080 پیکسل عمودی) است.ولتاژ تغذیه (VCC) از صفحه LCD رانندگی از 2 است.4V تا 3.3V، ولتاژ معمولی 2.8V است. و از رابط MIPI پشتیبانی می کند. می تواند در سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه صنعتی، خانه هوشمند،تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگی دارند.
SF-TO400AS-8986A-N یک نوع IPS-LCD (IPS به معنای In-plane Switching) TFT با روشنایی 350 cd / m2 (ارزش معمولی) است. روشنایی می تواند با رسیدن به 1000 نیت سفارشی شود. لطفا برای جزئیات بیشتر با فروش ما تماس بگیرید.می تواند در دمای -20°C تا +70°C کار کنددرجه حرارت نگهداری آن بین -30°C تا +80°C است.
ویژگی های محصول
| محصول: | 4 اینچ IPS TFT LCD | قطعنامه: | 540×1080 پیکسل |
|---|---|---|---|
| جهت مشاهده: | IPS همه زاویه های مشاهده | صفحه لمسی: | بدون مقاومت و PCAP اختیاری |
| لنز پوشش: | می تواند سفارشی شود | نورپردازی سطح: | ۳۵۰ Cd/m2 (تخصیص پذیر) |
| رابط: | MIPI (تخصیص پذیر) | شماره پین: | 30 پین |
| اتصال: | نوع کانکتور (قابل سفارشی سازی) | آي سي راننده: | ST7703 |
| دمای عملیاتی: | -20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
چرا ما را انتخاب کنید؟
1ما راه حل سفارشی LCD Display را ارائه می دهیم.
آیا محصول شما نیاز به کاربردهای خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی دارد که نیاز به صفحه نمایش سفارشی دارد؟SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.
2. راه حل های کلی برای صفحه لمسی و نمایش
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟SAEF می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد..
3تعهد به کیفیت قابل اعتماد
SAEF توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
۴ اینچ ۵۴۰×۱۰۸۰ PPI بالاIPSTFT LCD ST7703S MIPI Interface طراحی محصول
| نه | نماد | عملکرد |
| 1 | RST_LCM | اين سيگنال دستگاه را ريست ميکنه و بايد براي شروع درست تراشه استفاده بشه سيگنال فعال کم است |
| 2 | TE_LCM | سیگنال اثر پاره شدن برای همگام سازی MCU برای فریم نوشتن حافظه استفاده می شود. |
| 3 | GND | زمین قدرت |
| 4 | TDP0 | خط داده MIPI |
| 5 | TDN0 | خط داده MIPI |
| 6 | GND | زمین قدرت |
| 7 | TDP1 | خط داده MIPI |
| 8 | TDN1 | خط داده MIPI |
| 9 | GND | زمین قدرت |
| 10 | TDP2 | خط داده MIPI |
| 11 | TDN2 | خط داده MIPI |
| 12 | GND | زمین قدرت |
| 13 | TDP3 | خط داده MIPI |
| 14 | TDN3 | خط داده MIPI |
| 15 | GND | زمین قدرت |
| 16 | TCP | MIPI Clk |
| 17 | TCN | MIPI Clk |
| 18 | GND | زمین قدرت |
| 19 | IOVCC1.8V | منبع برق برای سیستم I/O IOVCC= 1.65V ~ 3.3V |
| 20 | LEDA | آنود LED |
| 21 | LEDK | کاتود LED |
| 22 | ID1 | شناسه |
| 23 | NC | NC |
| 24 | VDD2V8 | منبع برق برای آنالوگ، VDD = 2.5V ~ 3.3V. |
| 25 | NC | NC |
| 26 | SDA_CTP | سیگنال داده های I2C پنل لمسی؛ اگر استفاده نشده باشد، این پین را باز کنید. |
| 27 | SCL_CTP | سیگنال ساعت I2C پنل لمسی؛ اگر استفاده نشده باشد، این پین را باز کنید. |
| 28 | EINT_CTP | قطع سیگنال به پردازنده اصلی پنل لمسی؛ اگر استفاده نشده باشد، این پین را باز کنید. |
| 29 | RST_CTP | تنظیم مجدد سیستم پنل لمسی؛ اگر استفاده نشده باشد، این پین را باز کنید. |
| 30 | VDD2.8_CTP | منبع برق برای آنالوگ، VDD = 2.4V ~ 3.3V. |
| ماده | نماد | دقیقه ای | مکس | واحد | |
| ولتاژ تغذیه | منبع برق | VDD | -0.3 | +46 | V |
| آنالوگ | ️ | ️ | ️ | V | |
| IO | IOVDD | -0.3 | +46 | V | |
| ولتاژ ورودی | Vi | -0.3 | IOVDD+03 | V | |
| دمای ذخیره سازی | Tstg | -30 | +70 | oC | |
| دمای کار | Tکار | -20 | +60 | oC | |
| رطوبت ذخیره سازی | Hstg | 10 | یادداشت 1 | %RH | |
| رطوبت کاری | Hکار | 10 | یادداشت 1 | %RH | |
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد | |
| ولتاژ تغذیه | منبع برق | VDD | 2.4 | 2.8 | 3.3 | V |
| آنالوگ | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| منطق ولتاژ ورودی پایین | VIL | -0.3IOVDD | ️ | 0.3IOVDD | V | |
| منطق ولتاژ ورودی بالا | HIV | 0.7IOVDD | ️ | IOVDD | V | |
| منطق ولتاژ خروجی پایین | VOL | ️ | ️ | 0.2IOVDD | V | |
| منطق ولتاژ خروجی بالا | VOH | 0.8IOVDD | ️ | ️ | V | |
| مصرف فعلی | نمایش عادی | ivdd | ️ | 50 | ️ | mA |
| حالت آماده | ivdd | ️ | 30 | ️ | uA | |
| فرکانس فریم | fFR | ️ | 60 | ️ | هرتز | |
مشخصات نوری
| نور پس زمینه روشن (وضعیت انتقال) | ماده | نماد | شرایط | مشخصات | واحد | |||
| دقیقه ای | -آره. | مکس | ||||||
|
روشنایی روشن سطح ((منf=20mA) |
Lv |
معمولاً نگاه کردن زاویه θX= θY=0o |
- |
350 |
- |
cd/m2 |
||
| نسبت کنتراست | CR | - | 600 | - | - | |||
| زمان پاسخ | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
رنگی قابل انتقال |
قرمز | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| سبز | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| آبی | Xب | 0.104 | 0.134 | 0.164 | - | |||
| Yب | 0.097 | 0.127 | 0.157 | - | ||||
| سفید | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
|
نگاه کردن زاویه |
افقی | θX+ |
مرکز CR≥10 |
- | 80 | - |
-دگ |
|
| θX- | - | 80 | - | |||||
| عمودی | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| نسبت NTSC ((Gamut) | - | - | - | 60 | - | % | ||

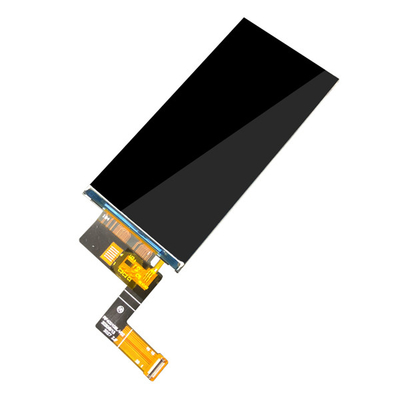

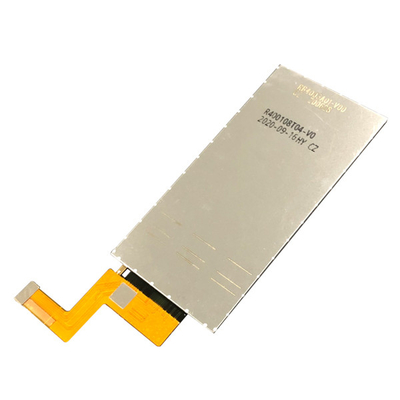

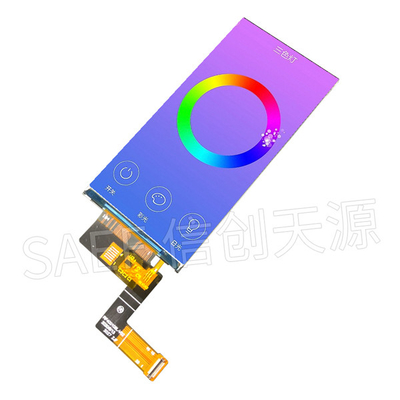

۴ اینچ ۵۴۰×۱۰۸۰ PPI بالاIPSTFT LCD ST7703S تصویر محصول رابط MIPI
