جزئیات محصول:
|
| تولید - محصول: | 2.1 اینچ دایره ای IPS TFT LCD | وضوح: | 480x480 نقطه |
|---|---|---|---|
| رابط: | 3 خط SPI + 18 بیت RGB | صفحه لمسی: | قابل سفارشی سازی است |
| جهت مشاهده: | IPS (80/80/80/80) | آی سی درایور: | ST7701S |
| شماره پین: | 40 پین | اندازه ماژول: | 56.18 x 59.71 x 2.3 میلی‌متر |
| منطقه ی فعال: | قطر 53.28 میلی متر | ارتباط: | اتصال (قابل سفارشی سازی) |
| درخشندگی سطحی: | 300 cd/m2 (nits) | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | گرد IPS TFT LCD,480x480 IPS TFT LCD,صفحه نمایش RGB گرد TFT ال سی دی |
||
صفحه نمایش LCD گرد 2.1 اینچی TFT 480x480 ST7701S کنترلر IC IPS همه زوایای دید رابط SPI+RGB
2.1 اینچ گرد TFT LCD، دایره TFT LCD 2.1 اینچ توضیحات
Saef Tech SF-TC210B-8947A-N یک ماژول TFT LCD دایره ای 2.1 اینچی قطری با وضوح 480x480 پیکسل است. این ماژول با آی سی ST7701S تعبیه شده است؛ شامل عملکردهای آی سی کنترلر و درایور است، از 18 بیت RGB و 3 خط SPI پشتیبانی می کند. رابط، و ولتاژ تغذیه (Vdd) از 2.5 ولت تا 4.8 ولت، معمولی 2.8 ولت است.
ماژول LCD TFT SF-TC210B-8947A-N حالت دایره ای با روشنایی 300 نیت (مقدار معمولی) دارد.این ماژول همچنین برای صفحه نمایش لمسی مقاومتی و صفحه نمایش لمسی خازنی پیش بینی شده اختیاری است.SF-TC210B-8947A-N می تواند در دمای -20 تا +70 درجه سانتیگراد کار کند.دمای نگهداری آن از -30 تا +80 درجه سانتیگراد متغیر است.این ماژول 2.1 اینچی TFT LCD به طور گسترده در ماشین قهوه، مایکروویو، اسکنر، اتوماسیون خانگی، سیستم کنترل دسترسی، تجهیزات نظارت، آنالایزر، سیستم امنیتی، سیستم آبیاری باغ و غیره استفاده می شود.
| تولید - محصول: | LCD دایره ای 2.1 اینچی IPS TFT | وضوح: | 480x480 نقطه |
|---|---|---|---|
| رابط: | 3 خط SPI + 18 بیت RGB | صفحه لمسی: | می تواند سفارشی شود |
| جهت مشاهده: | IPS (80/80/80/80) | آی سی درایور: | ST7701S |
| شماره پین: | 40 پین | اندازه ماژول: | 56.18 X 59.71 X 2.3 میلی متر |
| منطقه ی فعال: | قطر 53.28 میلی متر | ارتباط: | اتصال (قابل سفارشی سازی) |
| درخشندگی سطح: | 300 Cd/m2 (nits) | دمای عملیاتی: | -20℃ تا +70 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
تعریف پین
Pin1، LEDA، آند LED.
پین2، LEDK، کاتد LED.
Pin3، LEDK، کاتد LED.
پین4، GND، زمین.
Pin5، VCI، منبع تغذیه.
Pin6، RST، سیگنال بازنشانی، Active Low.
Pin7، NC.
Pin8، NC.
سیگنال داده Pin9، SDA، SPI.
سیگنال ساعت پین 10، SCK، SPI.
سیگنال انتخاب چیپ Pin11، CS، SPI.
سیگنال ساعت پین 12، PCLK، نقطه RGB.
سیگنال فعال کردن داده Pin13، DE، RGB.
سیگنال همگام سازی قاب پین14، VSYNC، RGB.
سیگنال همگام سازی خط پین15، HSYNC، RGB.
Pin16~Pin33، سیگنال داده RGB.(DB0: LSB آبی؛ DB5: MSB آبی؛ DB6: LSB سبز؛ DB11: MSB سبز؛ DB12: LSB قرمز؛ DB17: MSB قرمز)
Pin34، GND، Ground.
پین35، TP_INT، وقفه لمسی.
Pin36، TP_SDA، سیگنال داده I2C را لمس کنید.
پین37، TP_SCL، سیگنال ساعت I2C را لمس کنید.
پین38، TP_RST، سیگنال بازنشانی I2C را لمس کنید.
Pin39، TP_VCI، منبع تغذیه لمسی
Pin40، GND، Ground
ال سی دی TFT گرد 2.1 اینچی، طراحی دایره ای TFT LCD 2.1 اینچی

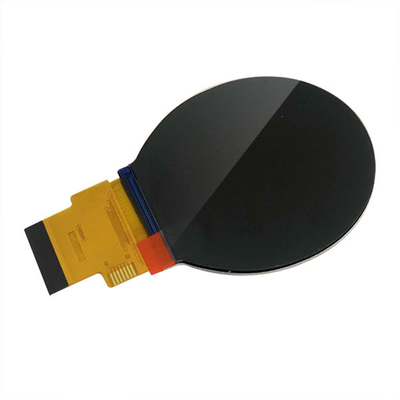

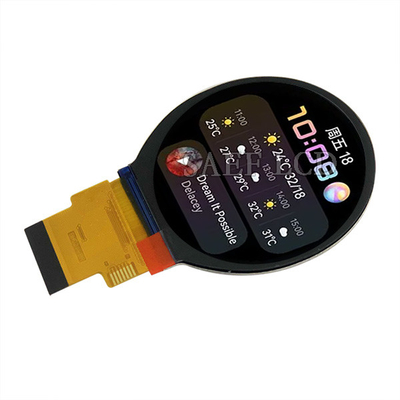

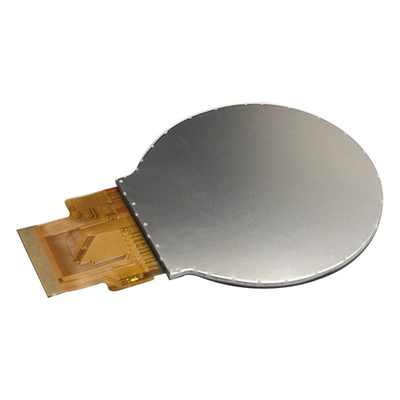

2.1 اینچ گرد TFT LCD، TFT LCD دایره ای 2.1 اینچی تصویر محصول واقعی
