جزئیات محصول:
|
| محصول: | 3صفحه نمایش TFT.97 اینچ (4") | قطعنامه: | 480x800 نقطه |
|---|---|---|---|
| آی سی درایور: | NT335510 یا معادل | طرح "دم": | 57.14x96.85x2.2 میلی متر |
| صفحه لمسی: | بدون صفحه نمایش لمسی (اختیاری) | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | IPS همه زاویه های مشاهده | رابط: | SPI + RGB 24 بیت (تخصیص پذیر) |
| ارتباط: | اتصال (قابل تنظیم) | شماره پین: | 51 پین (تخصیص پذیر) |
| درخشندگی سطحی: | 400 cd/m2 (nits) | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 480x800 IPS TFT LCD,24 بیت IPS TFT LCD,3.97 اینچ IPS TFT صفحه نمایش |
||
4 اینچ (3.97") 480x800 TFT صفحه نمایش LCD SPI RGB 24 بیت رابط کاربری IPS NT35510 نمایش
صفحه نمایش LCD TFT 4 اینچی WVGA SPI و RGB
1. SF-TC397B-8774C-N یک ماژول LCD TFT است که دارای سایز قطبی 3.97 اینچ ((4.0 اینچ) ، WVGA 480x800 ، صفحه نمایش LCD TFT تمام رنگی است ، می تواند با صفحه لمسی مقاوم یا PCAP طراحی شود ،شماره قسمت ما SF-TC397B-8774C-T و SF-TC397B-8774C-CT است.
2. این ماژول از SPI و RGB 24 بیت رابط پشتیبانی می کند. مدل SF-TC397B-8774C-N دارای ابعاد ماژول 57.14 * 96.85 میلی متر و اندازه منطقه فعال 51.84 x 86.40 میلی متر است.SF-TC397B-8774C-N با کنترل کننده NT35510 در ماژول ادغام شده است، و ولتاژ منبع منطقی آن از 2.6V تا 3.3V است. این ماژول IPS TFT یک ماژول LCD حالت پرتره با 400 cd / m2 است.اگر شما می خواهید آن را به عنوان حالت پرتره استفاده کنید یا روشنایی را تنظیم کنید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید. روشنایی سطح می تواند به 1000 cd / m2 (نیت) برسد.
مشخصات مکانیکی
| ماده | مشخصات | واحد |
| اندازه صفحه نمایش | 3.97 | اینچ |
| ابعاد خط بیرونی | 57.14*96.85*22 | mm |
| IC درایور | NT2مرکب | - |
| نوع رابط | RGB-24Bit | - |
TFT 4 اینچ WVGA SPI و RGB LCD Screen Drawing
توضیحات پین
| نه | نام PIN | I/O | توضیحات |
| 1 | LEDK | اوه | کاتود LED |
| 2 | LEDA | اوه | آنود LED |
| 3 | YU | من | سیگنال ورودی پنل لمسی |
| 4 | XL | من | سیگنال ورودی پنل لمسی |
| 5 | YD | من | سیگنال ورودی پنل لمسی |
| 6 | XR | من | سیگنال ورودی پنل لمسی |
| 7 | GND | من | زمین |
| 8 | VCI | من | منبع برق 2.8V ولتاژ |
| 9 | NC | - | باز شده |
| 10 | IOVCC | من | برق 1.8V ولتاژ |
| 11 | TE | من | خروجی اثر پارگی |
| 12 | SDO | - | پین ورودی / خروجی رابط SPI |
| 13 | SDI | من | پین ورودی / خروجی رابط SPI |
| 14 | WR/SCL | - | سیگنال ساعت SPI |
| 15 | CSX | من | پین ورودی برای سیگنال انتخاب تراشه |
| 16 | RESX | من | سیگنال ورودی LCM Reset |
| 17 تا 40 | DB23-DB0 | I/O | نمایش داده های I/O |
| 41 | امکان پذیر است | من | سیگنال فعال سازی داده در حالت RGB I/F 1. |
| 42 | DOTCLK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 43 | HSYNC | من | سیگنال همگام سازی افقی |
| 44 | VSYNC | من | سیگنال همگام سازی عمودی |
| 45 | LEDPWM | من | این پین به درایور LED خارجی متصل می شود. |
| 46 | LWDON | من | استفاده می شود برای روشن کردن/ خاموش کردن کنترل LED بیرونی. |
| 47 | RS | من | سیگنال را انتخاب کنید |
| 48 | تحقیق و توسعه | من | پين ورودي سيگنال استروب رو بخون |
| 49 | IM0 | من | حالت رابط را انتخاب کنید |
| 50 | IM1 | من | حالت رابط را انتخاب کنید |
| 51 | GND | من | زمین |
ویژگی های روشنایی پس زمینه
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 25.6 | V | اگر= 20 mA | - | ||
| جریان عرضه | اگه | - | 20 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 512 | - | mW | - | |
| شدت نور برای LCM |
- |
400 | - | Cd/m2 | اگر= 20mA | - | |
| یکسانی برای LCM | - | 80 | - | - | % | اگر= 20 mA | - |
| رنگ روشنایی | سفید | ||||||
ویژگی های الکتریکی و نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 35 | - | خانم | (1) (((2) | |
| 2 | انتقال (با PL) | T ((%) | - | - | 5 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
550 | - | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | 85 | - | درجه | - | |
| θL | 85 | - | |||||||
| . "ور" | Θ+ | 85 | - | ||||||
| ... | 85 | - | |||||||

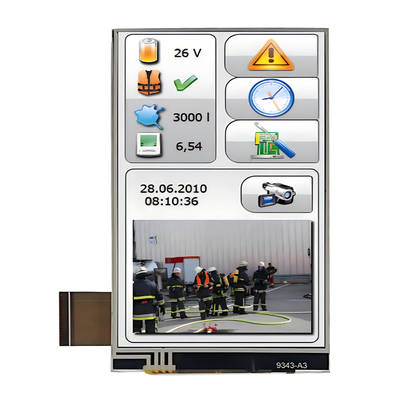

تصویر محصول صفحه نمایش LCD TFT 4 اینچ WVGA SPI و RGB
تاسیسات کارخانه و گواهینامه ها
کلمه کلیدی جستجو: tft 4، tft 4"، 4 tft lcd، 4" tft lcd، 4 اینچ tft lcd، tft lcd 4، 4 tft display، 4" tft display، 4.0 inch tft display، tft display 4, tft display 4"، 4" tft screen، 4" tft screen،صفحه نمایش 4 اینچیصفحه 40، صفحه نمایش TFT 4 اینچ، صفحه نمایش TFT 4′′، 4′′ tft، 4′′ TFT lcd، 4′′ TFT lcd، 4′′ tft screen، 4′′ tft screen، 4′′ tft lcd display، tft lcd display 4′′، 3.97′′ tft screen، 3.97′′ tft screen، 3.صفحه نمایش 97 اینچی، تفت صفحه 397، صفحه نمایش TFT 3.97 اینچ، صفحه نمایش TFT 3.97 اینچ، صفحه نمایش TFT 3.97 اینچ، صفحه نمایش LCD TFT 3.97 اینچ، صفحه نمایش TFT 3.97 اینچ
