جزئیات محصول:
|
| کلمات کلیدی: | TFT 7 اینچی | صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) |
|---|---|---|---|
| وضوح: | 1024x600 نقطه | ابعاد شیشه پوشش: | قابل سفارشی سازی است |
| رابط LCM: | MIPI | درخشندگی سطحی: | 300 سی دی بر متر مربع |
| طول عمر LED: | 40000 ساعت | پین ها: | 30 پین |
| جهت مشاهده: | تمام زاویه دید (80/80/80/80) | رابط CTP: | I2C |
| دمای عملیاتی: | از 20°C تا +70°C | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش لمسی MIPI 7 اینچی TFT LCD,صفحه نمایش لمسی TFT LCD 7 اینچی IPS,ال سی دی TFT لمسی 7 اینچی CTP |
||
ماژول LCD TFT 7 اینچ 1024x600 رابط MIPI IPS با CTP طراحی محصول معرفی محصول
جزئیات سریع محصول:
1. اندازه LCD: 7 ′′ اینچ TFT
2دقيقيت: 1024x600
3زاويه ديد: آزاد
4ابعاد طرح: 164x97x2.6mm
5نوع رابط LCM: MIPI
6نوع رابط CTP: I2C
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8صفحه لمسی: صفحه لمسی ظرفیت (CTP)
تکنولوژی SAEF SF-TO700B-8857A-CT یک صفحه نمایش LCD TFT با زاویه کامل تماشای 7 اینچی IPS با وضوح QVGA 1024x600 پیکسل است.و شیشه پوشش قابل تنظیم است.
این ماژول LCD دارای ابعاد محدوده 164*97*2.6 میلی متر و اندازه AA 154.21x85.92 میلی متر است. این LCD TFT 7 اینچی با PCAP ((Capacitive Touch Screen) است.رابط SF-TO700B-8857A-CT LCM با رابط MIPI است، 30 پین. رابط CTP I2C است. SF-TO700B-8857A-CT با روشنایی سطح 300cd / m2 (نیت) است، این ماژول صفحه نمایش LCD می تواند در دما از 20 ° C تا +70 ° C کار کند.
این ماژول LCD 7 ′′ TFT به طور گسترده ای در تجهیزات اندازه گیری، دستگاه پزشکی، اتوماسیون خانگی، سیستم امنیت دسترسی، برچسب قیمت سوپرمارکت و لوازم خانگی، دستگاه GPS و غیره استفاده می شود.
| کلمات کلیدی: | 7 اینچ TFT | صفحه لمسی: | CTP ((اسکرین لمسی ظرفیت) |
|---|---|---|---|
| قطعنامه: | 1024x600 نقطه | ابعاد شیشه پوشش: | می تواند سفارشی شود |
| رابط LCM: | MIPI | نورپردازی سطح: | 300 Cd/m2 |
| طول عمر LED: | 40،000 ساعت | پین: | 30 پین |
| جهت مشاهده: | همه زاويه ي ديد ((80/80/80/80) | رابط CTP: | I2C |
| دمای عملیاتی: | 20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
تضمین کیفیت
1برای هر قطعه، ما 3 بار تست 100 درصد برای اطمینان از کیفیت خوب.
2مدیر QA بیش از 14 سال در صنعت LCD بوده است. عاملان اصلی تولید و QA بیش از 7-8 سال در صنعت LCD بوده اند.تیم ما همه بسیار حرفه ای و با تجربه در LCD ثبت شده برای اطمینان از کیفیت برای مشتریان.
سوالات عمومی
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای بازسازی نمونه. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی کاونتر؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / Lot است. ما از مقدار پایین تر از MOQ MP برای سفارش راه اندازی / PP پشتیبانی می کنیم.
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول LCD چاپ شود؟
A: بله. لطفا ما را به طور رسمی در مرحله طراحی مطلع کنید، و ما نمونه هایی را با لوگو شما برای آزمایش نمونه و تایید شما انجام می دهیم. پس از تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی می کند.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما یک سال گارانتی به محصولات خود را ارائه می دهیم.
سوال 8: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما سي دي هاي جديد با سفارش جديد براي مقدار كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
ماژول LCD TFT 7 اینچ 1024x600 رابط MIPI IPS با CTP
| پين شماره | نماد | عملکرد |
| 1 | VLED+ | آنود LED |
| 2 | VLED+ | آنود LED |
| 3 | VGH | قدرت مثبت برای TFT |
| 4 | VGL | قدرت منفی برای TFT |
| 5 | UPDN | پورت بالا یا پایین کنترل اسکن UPDN = L, STV2 خروجی عمودی پالس شروع و UD پین خروجی منطقی L به درایور دروازه. (پیش فرض) UPDN = H, STV1 خروجی عمودی پالس شروع و UD پین خروجی منطقی H به راننده دروازه |
| 6 | SHLR | منبع کنترل توالی راست یا چپ. SHLR = L , حرکت به چپ: آخرین داده = S1←S2←S3..........←S1536 = اولین داده. SHLR = H , حرکت به سمت راست: اولین داده = S1→S2→S3........→S1536 = آخرین داده. ((پیش فرض) |
| 7 | VLED- | کاتود LED |
| 8 | VLED- | کاتود LED |
| 9 | AVDD | قدرت برای مدار آنالوگ |
| 10 | GND | زمین |
| 11 | D3P | ورودی داده های MIPI |
| 12 | D3N | ورودی داده های MIPI |
| 13 | GND | زمین |
| 14 | D2P | ورودی داده های MIPI |
| 15 | D2N | ورودی داده های MIPI |
| 16 | GND | زمین |
| 17 | CLKP | ورودی ساعت MIPI |
| 18 | CLKN | ورودی ساعت MIPI |
| 19 | GND | زمین |
| 20 | D1P | ورودی داده های MIPI |
| 21 | D1N | ورودی داده های MIPI |
| 22 | GND | زمین |
| 23 | D0P | ورودی داده های MIPI |
| 24 | D0N | ورودی داده های MIPI |
| 25 | GND | زمین |
| 26 | STBYB | حالت آماده STBYB = HH،عملیات عادی (پیش فرض) STBYB = ′′L′′، کنترل کننده زمان، درایور منبع خاموش می شود، تمام خروجی GND است. |
| 27 | تنظیم مجدد | پین تنظیم مجدد جهانی فعال پایین برای وارد شدن به حالت تنظیم مجدد به طور معمول بالا بکشید به یک مدار تنظیم مجدد RC برای ثبات متصل شوید |
| 28 | VDD ((1.8V) | مدار دیجیتال |
| 29 | VDD ((1.8V) | مدار دیجیتال |
| 30 | VCOMIN | ولتاژ مشترک |

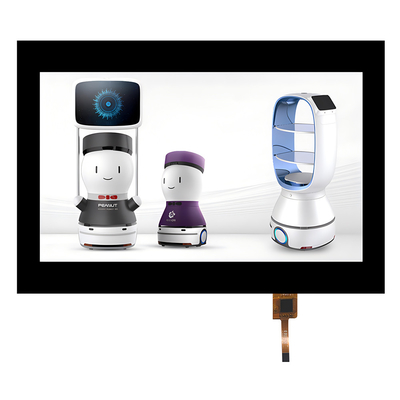

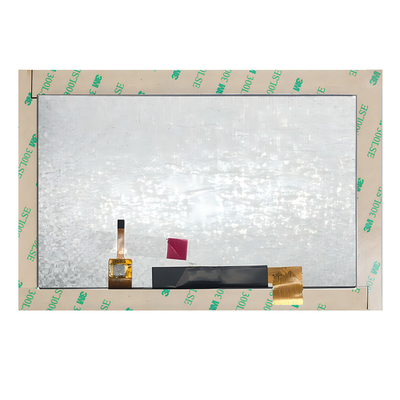

ماژول LCD TFT 7 اینچ 1024x600 رابط MIPI IPS با تصویر محصول CTP
محصولات مشابه
|
اندازه |
جزئیات |
شماره کار ما |
|
7 اينچ |
800x480نوع منظرهبا صفحه کنترل |
SF-TC700I-9239C-T |
|
7 اينچ |
1024x600 نوع منظره، با یا بدون CTP، رابط RGB |
SF-TC700B-8619A-N/CT |
|
7 اينچ |
1024x600 نوع منظره، با یا بدون CTP، رابط MIPI |
SF-TO700B-8857A-N/CT |
|
7 اينچ |
1024x600 نوع منظره، با یا بدون CTP، رابط RGB |
SF-TO700B-8834A-CT |
