صفحه نمایش لمسی 3 اینچی 240x400 TFT LCD S6D04D1 MCU 8 بیتی 16 بیتی رابط 40 پین با صفحه نمایش لمسی خازنی PCAP

3 اینچ IPS TFT PCAP صفحه لمسی 240x400 رزولوشن

بررسی سریع محصول

شماره مدلSF-TC300D-8974A-CT

اندازه: 3"
رزولوشن: 240×400 نقطه
جهت مشاهده: IPS
رابط:رابط MCU 8 بیت و 16 بیت
IC درایور:S6D04D1
هیئت کنترل: نه
روشنایی ((cd/m2): 300
✅برنامه از طریق سوراخ: نه
صفحه لمسی: با صفحه لمسی ظرفیت

توضیحات

SAEF TECHNOLOGY SF-TC300D-8974A-CT یک صفحه نمایش کامل TFT-LCD 3 اینچی با وضوح 240x400 است. این مدل از MCU 8 بیتی و رابط 16 بیتی پشتیبانی می کند.ولتاژ تغذیه (VCC) پنل LCD راننده از 2 است.5 ولت تا 3.3 ولت. ارزش معمولی 2.8 ولت است. می تواند در سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه های صنعتی،تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگی دارند.

SF-TC300D-8974A-CT یک TFT از نوع IPS-LCD با روشنایی 300 cd / m2 (ارزش معمولی) است. روشنایی را می توان با رسیدن به 1000 نیت سفارشی کرد. می تواند در دمای -20 ° C تا +70 ° C کار کند.دمای نگهداری آن بین -30°C تا +80°C است.

ویژگی ها

3 اینچ IPS TFT PCAP صفحه لمسی 240x400 رزولوشن


تعریف پین

پين1 GND Ground

Pin2 A BL LED A

Pin3 K BL LED K

پين4 GND Ground

سيگنال بازنشستن پن5

Pin6 VDD قدرت سیستم2.8-3.3V

Pin7 VDD قدرت سیستم2.8-3.3V

PIN8IM1IM1=0.8bitIM1=1.16bit

پين 9-پين 16 D7-0 MCU L8 بت اتوبوس داده

پيين 17 سي اس چيپ سيگنال انتخاب

Pin18 RS قدرت سیستم1.8-3.3V

Pin19 WR فعال کردن نوشتن

پن20 RD Read فعال شد فعاليت کم

پين21 GND Ground

Pin22-Pin29 D15-8 MCU H8 بیت دیتاباس GND

Pin30 GND زمین

Pin31 TEFramesignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignalsignals

پين32-40 NC Dummy

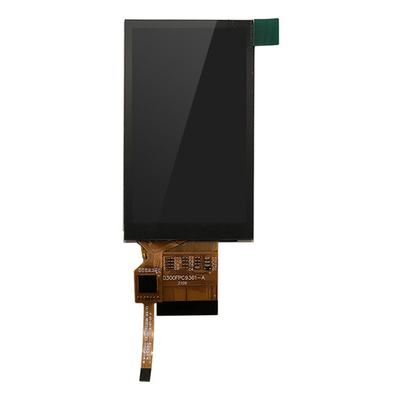

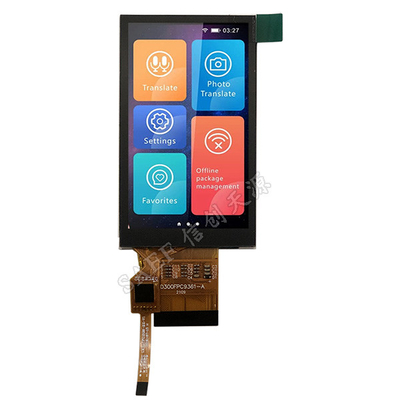

3 اینچ IPS TFT PCAP صفحه لمسی 240x400 رزولوشن تصویر محصول

تاسیسات کارخانه و گواهینامه ها

تولید کننده ماژول صفحه نمایش LCD TFT - بیش از 300 محصول استاندارد TFT در خط

SAEF Technology یک تولید کننده پیشرو جهانی صفحه نمایش LCD TFT است که در چین مستقر است. SAEF طیف گسترده ای از ماژول های نمایش TFT کوچک تا متوسط را در اندازه هایی از 0.96 "تا 1" ارائه می دهد.دور 22 اینچی، 1.28 اينچ دور1.44، 1.54، 177، 2"، 2.1" گرد، 2.2"، 2.3"، 2.4"، 2.6"، 2.8"، 3"، 3.1"، 3.2"، 3.4"، 3.5"، 3.6"، 3.7"، 4"، 4.3"، 4.6"، 5"، 5.5"، 5.6"، 5.7"، 6.5"، 7"، 8"، 9"، 10.1"، 10.2"، 10.4"، 11.6"، 12.1" ، 12.3"، 13.3"، 14"15"، 15.6" ، 17" ، 17.3" ، 18.4" ، 18.5" ، 19" ، 21.3" ، 21.5" ، 23.8 " ، 24" ، 25" ، 27" و 28" TFT (سطح قطبی منطقه فعال) و غیره. بیش از 300 مدل استاندارد TFT در این وب سایت ذکر شده است.بعلاوه، تقریباً هر موردی قابل قبول است که از موارد استاندارد برای پاسخگویی به نیاز مشتریان مشتق شود.

نمایشگرهای TFT SAEF بر اساس استاندارد صنعتی واجد شرایط هستند که شامل ماژول های استاندارد TFT-LCD، IPS TFT، روشنایی بالا TFT LCD (نشانگر قابل خواندن نور خورشید) ، پانل های TFT با صفحه کنترل،نوع نوار TFT، LCD TFT درجه حرارت گسترده. این صفحه نمایش شامل حالت چشم انداز یا پرتره است.صفحه نمایش LCD SAEF TFT در رزولوشن های مختلف و همچنین صفحه نمایش لمسی اختیاری در فن آوری مقاومت و ظرفیت (PCAP touch screen)بسیاری از ماژول های نمایش TFT ما دارای بیش از یک رابط کاربری از جمله MCU، RGB، TTL، LVDS و MIPI DSI هستند.ماژول های SAEF TFT برای تعدادی از برنامه های کاربردی از جمله کنترل صنعتی مناسب هستند، دستگاه قهوه، تجهیزات پزشکی، سیستم POS، اتوماسیون، ناوبری GPS، کالاهای سفید، کنترل انرژی، ارتباطات، تجهیزات پزشکی و غیره

کلمه کلیدی جستجو: tft 3′′, 3′′ tft lcd, 3′′ tft lcd, 3′′ tft lcd, tft lcd 3, 3′′ display, 3′′ tft display, 3′′ tft display, 3′′ tft display, tft display 3′′, tft display 3′′, 3′′ tft lcd display, 3′′ tft screenصفحه نمایش 3 اینچی، صفحه نمایش tft 3 اینچ، صفحه نمایش tft 3 "، صفحه نمایش tft LCD 3 اینچ، 240x400 IPS TFT، 3 اینچ IPS، 3 اینچ 240x400، 240x400 LCD
