جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 2.6 اینچی TFT LCD | صفحه لمسی: | پنل لمسی مقاوم (RTP) |
|---|---|---|---|
| وضوح: | 480x320 | جهت مشاهده: | زاویه دید کامل IPS (80/80/80/80) |
| آی سی درایور: | R61531 | شماره پین: | 40 پین |
| ارتباط: | نوع اتصال FPC | درخشندگی سطحی: | 240 cd/m2 (nits) |
| رابط: | MCU | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی.: | -10 تا +60 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | IPS TFT LCD 2.6", IPS TFT LCD 480x320, Landscape TFT 480x320,IPS TFT LCD 480x320,Landscape TFT 480x320 |
||
2نمایشگر LCD TFT 6 اینچی IPS 480x320 پیکسل حالت منظره معرفی محصول
Saef Tech SF-TC260T-9954A-T یک صفحه نمایش LCD TFT با اندازه قطبی 2.6 اینچ IPS است. این ماژول LCD TFT 2.6 اینچ با صفحه نمایش لمسی مقاوم طراحی شده است.
جزئیات سریع محصول:
1اندازه LCD: 2.6 ′′ اینچ TFT
2رزولوشن: 480x320
3زاويه ديدن: زاويه ديدن آزاد
4ابعاد طرح: 59.60x47.3x3.4 میلی متر
5IC راننده LCD: R61531
6نوع رابط LCD: MCU
7دمای بالا: -10°C تا +60°C؛ Tst -20°C تا +70°C
8صفحه لمسی: صفحه لمسی مقاوم
مشخصات محصول:
1. SF-TC260T-9954A-T یک ماژول LCD TFT است که دارای سایز قطبی 2.6 اینچی ، 480x320 ، صفحه نمایش LCD TFT تمام رنگی با صفحه لمسی مقاوم (RTP) است.
2این ماژول از MCU Interface پشتیبانی می کند. مدل SF-TC260A-9954A-T دارای ابعاد ماژول 59.60x47.3 میلی متر و اندازه منطقه فعال 55.61 x 37.27 میلی متر است.
3. SF-TC260T-9954A-T با کنترل کننده R61531 در ماژول ادغام شده است و ولتاژ منبع منطقی آن از 2.6V تا 3.3V است.
4می تواند در دمای -10°C تا +60°C کار کند؛ دمای ذخیره سازی آن از -20°C تا +70°C می باشد.
5. SF-TC260T-9954A-T یک ماژول LCD در حالت منظره با روشنایی 250 cd / m2 است. اگر می خواهید از آن به عنوان حالت پرتره استفاده کنید یا روشنایی را افزایش دهید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.
6. SF-TC260T-9954A-T FPC می تواند سفارشی شود و اختیاری با یا بدون صفحه لمسی مقاوم (RTP) باشد.
اطلاعات محصول:
| محصول: | 2صفحه نمایش LCD TFT 6 اینچی | صفحه لمسی: | پنل لمسی مقاوم (RTP) |
|---|---|---|---|
| قطعنامه: | 480x320 | جهت مشاهده: | IPS زاویه دید کامل ((80/80/80/80) |
| آي سي راننده: | R61531 | شماره پین: | ۴۰ پین |
| اتصال: | نوع کانکتور FPC | نورپردازی سطح: | ۲۴۰ Cd/m2 (نیت) |
| رابط: | MCU | طول عمر LED: | 40،000 ساعت |
| دمای عملیاتی: | -10°C تا +60°C | انطباق | مطابقت با REACH و RoHs |
2نمایشگر LCD TFT 6 اینچی IPS 480x320 پیکسل حالت منظره محصولنقاشی
تعریف پین:
| پين نه | نماد | I/O | توضیحات |
| 1 | YU | I/O | سیگنال ورودی پنل لمسی |
| 2 | XL | I/O | سیگنال ورودی پنل لمسی |
| 3 | YD | I/O | سیگنال ورودی پنل لمسی |
| 4 | XR | I/O | سیگنال ورودی پنل لمسی |
| 5 | GND | P | زمین |
| 6 | IOVCC | P | منبع برق 2.8V/1.8V ولتاژ |
| 7 | VCI | P | منبع برق2.8V ولتاژ |
| 8 | IM0 | من | انتخاب 8BIT/16BIT |
| 9 | GND | P | زمین |
| 10 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 11 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 12 | RS | من | سيگنال انتخاب فرمان/داده |
| 13 | GND | P | زمین |
| 14 | WR | من | سيگنال استروب بنويس |
| 15 | تحقیق و توسعه | من | سیگنال استروب رو بخون |
| 16 تا 31 | DB0-DB15 | I/O | سیگنال داده |
| 32 | GND | P | زمین |
| 33 | LED_A | P | آنود LED |
| 34 | LED_K1 | P | کاتود LED |
| 35 | LED_K2 | P | کاتود LED |
| 36 | LED_K3 | P | کاتود LED |
| 37 | LED_K4 | P | کاتود LED |
| 38 | LED_K5 | P | کاتود LED |
| 39 | LED_K6 | P | کاتود LED |
| 40 | GND | P | زمین |

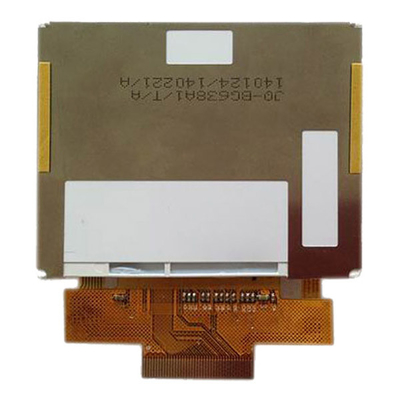

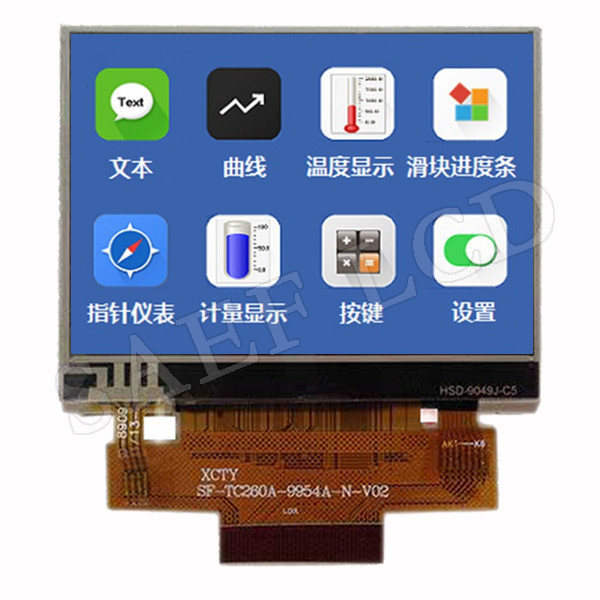

2.6 اینچ صفحه نمایش LCD TFT IPS 480x320 پیکسل حالت منظره محصولتصویر
کلمه کلیدی جستجو: tft 2.6, tft 2.6 ", 2.6 " tft lcd, 2.6 " tft lcd, 2.6 اینچ tft lcd, tft lcd 26، صفحه نمایش 2.6 اینچ، صفحه نمایش 2.6 اینچ، صفحه نمایش 2.6 اینچ، صفحه نمایش 2.6، صفحه نمایش tft 2.6 "، صفحه نمایش tft 2.6 اینچ، صفحه نمایش tft 2.6 "، صفحه نمایش tft 2.6 اینچ، صفحه نمایش tft 2.6، صفحه نمایش TFT 2.6 اینچ، صفحه نمایش TFT 2.6 اینچ، صفحه نمایش TFT 2.6 اینچ، صفحه نمایش LCD 2.6 اینچ، صفحه نمایش LCD 2.6 اینچ، صفحه نمایش LCD 2.6 اینچ، صفحه نمایش LCD 2.6 اینچ، صفحه نمایش LCD 2.6 اینچ
