جزئیات محصول:
|
| محصول: | 2صفحه نمایش LCD TFT 8 اینچی | قطعنامه: | 480x640 نقطه |
|---|---|---|---|
| آی سی درایور: | ILI9806E یا ST7701 یا معادل آن | صفحه لمسی: | بدون صفحه نمایش لمسی (قابل تنظیم) |
| ابعاد شیشه پوشش: | قابل تنظیم | جهت مشاهده: | رایگان (80/80/80/80) |
| طرح "دم": | 50 (W) x 69.2 (L) x 2.35 (T) میلی‌متر | منطقه فعال: | 43.20 x 57.60 میلی متر |
| رابط: | RGB (قابل تنظیم) | ارتباط: | نوع اتصال FPC |
| شماره پین: | ۴۰ پین (تخصیص پذیر) | درخشندگی سطحی: | 260 cd/m2 (nits) |
| ولتاژ تغذیه: | 3.2 V | نوع نور پس زمینه: | LED سفید |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | TFT با وضوح بالا 480x640,TFT 2.8 اینچ با وضوح بالا,صفحه نمایش TFT LCD 2.8 اینچ |
||
2.8" TFT 480x640, TFT LCD 2.8 اینچ
ماژول LCD TFT SF-TO280PY-8990B-N یک حالت پرتره 2.8 ′′ اینچی با سایز قطبی 480x640 با وضوح بالا است. ماژول LCD SF-TO280PY-8990B-N از رابط RGB پشتیبانی می کند.رابط قابل سفارشی سازی استمدل SF-TO280PY-8990A-N دارای ابعاد ماژول 50 ((W) x 69.2 ((L) x 2.35 ((T) mm و اندازه منطقه فعال 43.20 x 57.60 mm است.
SF-TO280PY-8990B-N با ILI9806E، یا ST7701 یا کنترل کننده IC راننده معادل در ماژول ادغام شده است و ولتاژ منبع منطقی آن از 2.6V تا 3.4V است. مقدار معمول 3.2V است.روشنایی سطح 260 cd/m2 (Nits) استاین مدل دمای کار در -20 تا 70 درجه و دمای ذخیره در -30 تا 80 درجه دارد.
این مدل به طور گسترده ای استفاده شده استd در ترمینال POS، خواننده پول نقد، سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه های صنعتی، تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگارنگ دارند.
ویژگی ها
| محصول: | 2صفحه نمایش LCD TFT 8 اینچی | قطعنامه: | 480x640 نقطه |
|---|---|---|---|
| آي سي راننده: | ILI9806E یا ST7701 | صفحه لمسی: | بدون صفحه لمسی |
| شیشه پوشش | قابل تنظیم | جهت مشاهده: | آزاد ((80/80/80/80) |
| خلاصه ی داستان: | 50 ((W) X 69.2 ((L) X 2.35 ((T) mm | منطقه فعال: | 43.20 × 57.60 میلی متر |
| رابط: | RGB (تخصیص پذیر) | اتصال: | نوع کانکتور FPC |
| شماره پین: | 40 پین (تخصیص پذیر) | نورپردازی سطح: | 260 Cd/m2 ((نیت) |
| ولتاژ تغذیه: | 3.2 ولت | نوع چراغ پشتی: | لامپ LED سفید |
| طول عمر LED: | 40،000 ساعت | انطباق | مطابقت با REACH و RoHS |
تعریف پین
| شماره شماره. | نماد | عملکرد |
| 1 | LED- | چراغ عقب LED ((کاتود) |
| 2 | LED+ | چراغ LED عقب ((آنود) |
| 3 | GND | زمین |
| 4 | VDD | منبع برق 2.8 ولت |
| 5 تا 12 | DB0-DB7 ((B0-B7) | داده های آبی RGB |
| 13 تا 20 |
DB8-DB15 ((G0-G7) |
داده های سبز RGB |
| 21 تا 28 |
DB16-DB23 ((R0-R7) |
داده های قرمز RGB |
| 29 | GND | زمین |
| 30 | PCLK | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 31 | VDD | منبع برق 2.8 ولت |
| 32 | HSYNC | سیگنال همگام سازی خط برای عملکرد رابط RGB |
| 33 | VSYNC | سیگنال همگام سازی فریم برای عملکرد رابط RGB |
| 34 | DE | سیگنال فعال سازی داده برای کاربری رابط RGB |
| 35 | NC | NC |
| 36 | GND | زمین |
| 37 | CS | چیپ انتخاب پین ورودی |
| 38 | تنظیم مجدد | ورودی تنظیم مجدد خارجی |
| 39 | SCL | ساعت رابط SPI |
| 40 | SDA | سیگنال ورودی سریال |
2.8" TFT 480x640, TFT LCD 2.8 اینچ

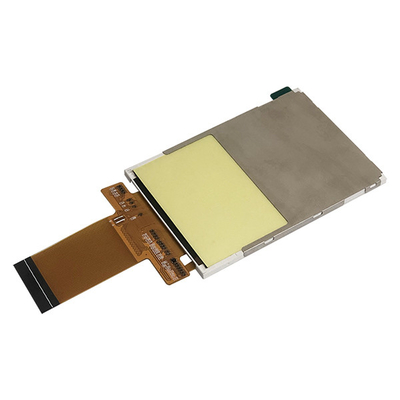

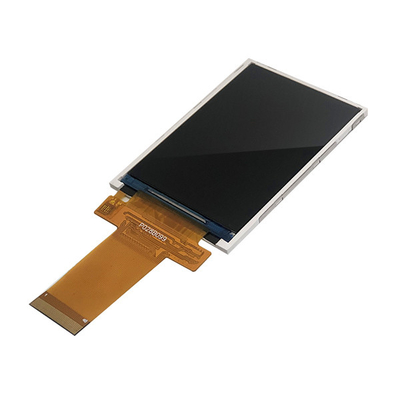

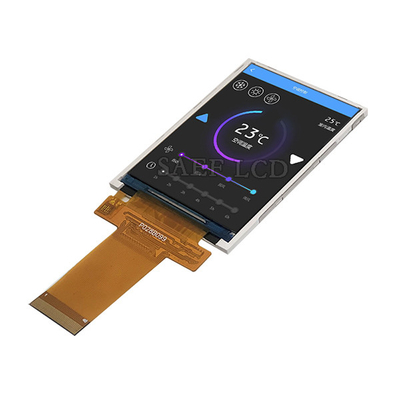

2.8" TFT 480x640, TFT LCD 2.8 اینچ تصویر محصول
کارخانه و تاسیسات
کلمه کلیدی جستجو: tft 2.8 "، 2.8 tft lcd، 2.8 "tft lcd، 2.8 اینچ tft lcd، tft lcd 2.8صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT، صفحه نمایش 2.8 اینچ TFT,2.8 اینچ صفحه LCD، 2.8 اینچ 480×640, 2.8 اینچ IPS TFT.
