جزئیات محصول:
|
| تولید - محصول: | نمایشگر LCD ماژول 40x4 | شخصیت ها / ستون ها: | 40 کاراکتر در 4 خط |
|---|---|---|---|
| نوع LCD: | STN، مثبت، انتقالی | رنگ نور پس زمینه: | سفید، آبی، زرد، قرمز، سبز |
| ولتاژ بهره برداری: | 5 ولت، 3 ولت اختیاری | اپتیک: | ساعت 6:00 |
| تیرگی طرح کلی: | 190.0 (L) x 54.0 (W) x 13.1 (T) میلی‌متر | منطقه مشاهده: | 149.0 (L) x 30.0 (W) میلی‌متر |
| روش رانندگی: | 1/16 چرخه وظیفه، 1/5 تعصب | دمای عملیاتی: | -20 تا +70 درجه سانتی گراد |
| شماره پین: | 18 پین | کنترل کننده: | SPLC780D یا معادل آن |
| رابط: | MPC | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | الفبای عددی 40x4 LCD کاراکتری,5V 40x4 کاراکتر LCD,ماژول LCD نمایش تک رنگ |
||

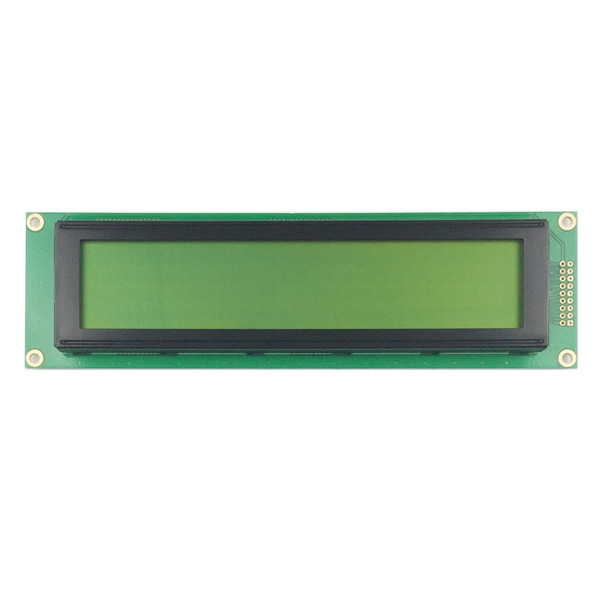

نمایشگر حروف عددی ال سی دی 40x4 تک رنگ STN 5V زرد سبز آبی خاکستری رنگ نور پس زمینه LED
نمایشگر LCD کاراکتری 40x4، ماژول LCD نمایشگر 40x4 توضیحات
SF4004A یک ماژول نمایشگر LCD با کاراکتر 40x4 است که با IC کنترلر ST7066 ساخته شده است.رابط پیش فرض آن 6800 4/8 بیت موازی و گزینه منبع تغذیه 5 ولت یا 3.3 ولت است.این صفحه نمایش LCD 40x4 SF4004A بدون نور پس زمینه یا با گزینه های نور پس زمینه LED در دسترس است.این صفحه نمایش LCD 40x4 در رنگ های مختلف پنل LCD از جمله گزینه های LCD خاکستری، زرد/سبز و آبی موجود است.این ماژول نمایشگر LCD 40x4 می تواند در دمای -20 تا +70 درجه سانتیگراد کار کند.دمای ذخیره سازی آن از -30 تا +80 درجه سانتیگراد متغیر است، مجموعه کاراکترهای ساخته شده آن از گزینه های انگلیسی / ژاپنی، انگلیسی / اروپای غربی، انگلیسی / اروپایی اسکاندیناوی یا انگلیسی / سیریلیک (روسی) پشتیبانی می کند.
تعریف پین:
پین: 1--8 DB0-DB7 گذرگاه داده
پین 9 E1 فعال کردن سیگنال U4 (TOP)
پین 10 R/W Read/Write را انتخاب کنید
پین 11 RS داده/دستورالعمل را انتخاب کنید
پین 12 تنظیم کنتراست VO
پایه 13 VSS Ground (0V)
ولتاژ منبع تغذیه 14 VDD برای منطق (+5 ولت)
پین 15 E2 فعال کردن سیگنال U1 (پایین)
پین 16 NC
پایه 17 LED A منبع تغذیه LED + (5.0 ولت)
منبع تغذیه پین 18 LED K LED - (0V)
| تولید - محصول: | نمایشگر LCD ماژول 40x4 | شخصیت ها / ستون ها: | 40 کاراکتر X 4 خط |
|---|---|---|---|
| نوع LCD: | STN، مثبت، انتقالی | رنگ نور پس زمینه: | سفید، آبی، زرد، قرمز، سبز |
| ولتاژ بهره برداری: | 5 ولت، 3 ولت اختیاری | اپتیک: | ساعت 6:00 |
| نور طرح کلی: | 190.0 (L) X 54.0 (W) X 13.1 (T) میلی متر | منطقه مشاهده: | 149.0 (L) X 30.0 (W) میلی‌متر |
| روش رانندگی: | 1/16 چرخه وظیفه، 1/5 تعصب | دمای عملیاتی: | -20 درجه سانتیگراد تا +70 درجه سانتیگراد |
| شماره پین: | 18 پین | کنترل کننده: | SPLC780D یا معادل آن |
| رابط: | MPU | انطباق: | سازگار با REACH و RoHS |
وضوح صفحه نمایش کاراکتر استاندارد شامل 8x2 LCD، 16x1 LCD، 16x2 LCD، 16x4 LCD، 20x2 LCD، 20x4 LCD، 24x2 LCD، 40x2 LCD، نمایشگر LCD با کاراکتر 40x4 است.ماژول های LCD کاراکتری در انواع COB و COG با رابط های مختلف در ماژول های نمایش کاراکتر 8080,SPI,I2C.LCD در نمایشگرهای LCD STN/FSTN/FFSTN با نور پس زمینه LED متفاوت در رنگ های زرد-سبز، سفید و آبی موجود هستند.گزینه‌های فونت ماژول کاراکتر انگلیسی/ژاپنی، اروپایی، اروپای شرقی، اروپایی اسکاندیناوی، سیریلیک (روسی) و عبری/عربی است.ما نمایشگرهای کاراکتری با ولتاژ کاری 5 ولت را به صورت استاندارد ارائه می دهیم و گزینه های 3 ولت یا 3.6 ولت نیز در صورت درخواست در دسترس هستند.
نمایشگر LCD کاراکتری 40x4، ماژول ال سی دی نمایشگر طراحی 40x4

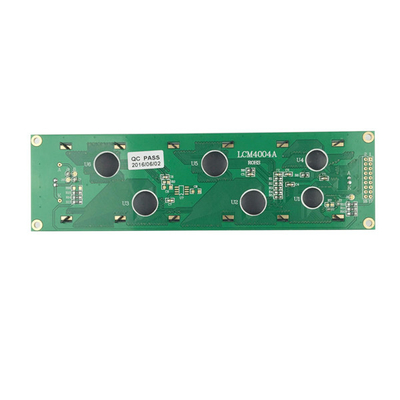

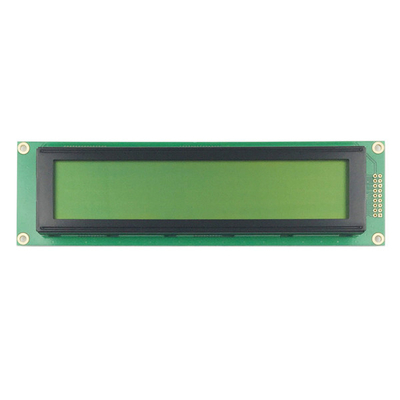

نمایشگر LCD با کاراکتر 40x4، ماژول LCD نمایشگر تصویر محصول واقعی 40x4
