تک رنگ COB 20x4 کاراکتر LCM 16 پین 8 بیتی MPU STN آبی منفی
20x4 2004 Character LCMشرح
SF-HSM2004ABیک ماژول نمایشگر LCD با کاراکتر 20x4 است که با آی سی کنترلر ST7066 تعبیه شده است.رابط پیش فرض آن منبع تغذیه 6800 4/8 بیتی موازی +5 ولت است.این نوع ماژول می تواند در دمای -20 تا +70 درجه سانتیگراد کار کند.دمای نگهداری آن از -30 تا +80 درجه سانتیگراد متغیر است.SF-HSM2004ABدر چندین رنگ مختلف نور پس زمینه از جمله LED های آبی، سبز، زرد-سبز، کهربایی، قرمز و سفید موجود است.LED ها را می توان با پایه 1، پایه 2، یا پایه 15 پایه 16 یا A/K هدایت کرد.
سوالات متداول:
Q1.آیا می توانم یک سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های ترکیبی از شماره های مختلف قابل قبول است.
Q2.در مورد زمان پیشروی چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود در انبار را بلافاصله.1-1.5 هفته برای بازسازی نمونه.4-6 هفته برای تولید انبوه.برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد.2 هفته برای ساخت نمونه در تایید نقشه؛5-6 هفته برای اجرای آزمایشی/تولید انبوه در تایید نمونه.
Q3.آیا محدودیت MOQ برای سفارش نمونه و تولید دارید؟
A: MOQ کم.3-5 عدد برای بررسی نمونه در دسترس است.MOQ تولید انبوه معمولاً 1K/lot است.برای سفارش trail-run/PP-run تعداد کمی کمتر از MP MOQ را پشتیبانی می کنیم.
Q4.چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟
A: ارسال توسط DHL، UPS، FedEx یا TNT.5-7 روز طول می کشد تا برسد.حمل و نقل هوایی و دریایی نیز اختیاری است.
Q5.چگونه می توان سفارش ماژول LCD را انجام داد؟
A: ابتدا به ما نیازها یا درخواست خود را اطلاع دهید.
ثانیا ما با توجه به نیاز شما یا پیشنهادات خود نقل قول می کنیم.
ثالثاً مشتری نمونه ها را تأیید می کند و برای سفارش رسمی واریز می کند.
چهارم ما تولید را ترتیب می دهیم.
Q6.آیا چاپ آرم روی محصول LCD مشکلی ندارد؟
پاسخ: بله.لطفا در مرحله طراحی به طور رسمی به ما اطلاع دهید و ما نمونه هایی را با لوگوی شما برای تست و تایید نمونه شما خواهیم ساخت.در صورت تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی خواهد کرد.
Q7: آیا تضمینی برای محصولات ارائه می دهید؟
A: بله، ما 1 سال گارانتی را به محصولات خود ارائه می دهیم.
Q8: چگونه با معیوب برخورد کنیم؟
A: اولا، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و میزان نقص کمتر از 0.2٪ خواهد بود.
ثانیاً در طول مدت گارانتی ، ما ال سی دی های جدید را با سفارش جدید برای تعداد کم ارسال خواهیم کرد.برای محصولات دسته ای معیوب، ما آنها را تعمیر کرده و مجدداً برای شما ارسال می کنیم یا می توانیم راه حل را از جمله فراخوان مجدد مطابق با وضعیت واقعی مورد بحث قرار دهیم.
| تولید - محصول: |
LCD کاراکتر تک رنگ 20x4 |
شخصیت ها / ستون ها: |
20 کاراکتر X 4 خط |
| اپتیک: |
ساعت 6 |
رنگ: |
آبی روی سفید |
| شیشه: |
STN، منفی (آبی)، انتقال دهنده |
اندازه ماژول: |
98 (L) X 60 (W) X 13.2 (T) میلی‌متر |
| منطقه مشاهده: |
77 (L) * 25.2 (W) |
کنترل کننده: |
SPLC780D |
| شماره پین: |
16 پین |
رابط ها: |
رابط 8 بیتی MPU (گزینه SPI / I2C) |
| دمای عملیاتی: |
-20 درجه سانتیگراد تا +70 درجه سانتیگراد |
ولتاژ حرکتی: |
5.0 ولت (برای +3.0 ولت نیز موجود است) |
| طول عمر: |
40000 ساعت |
انطباق: |
سازگار با REACH و RoHS |
20x4 2004 Character LCM RAWING

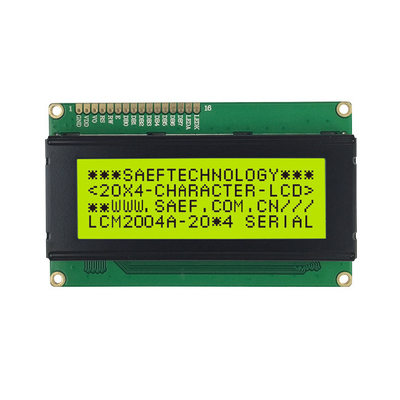

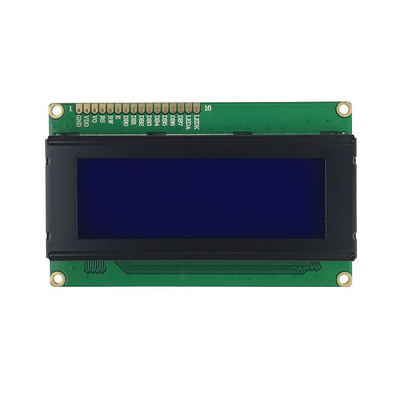

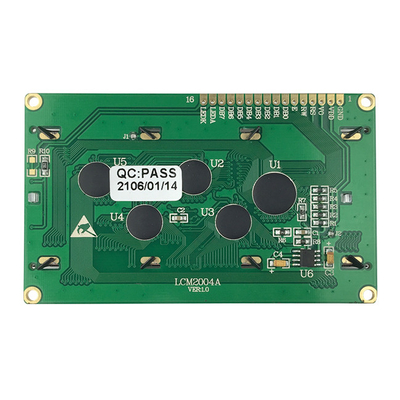

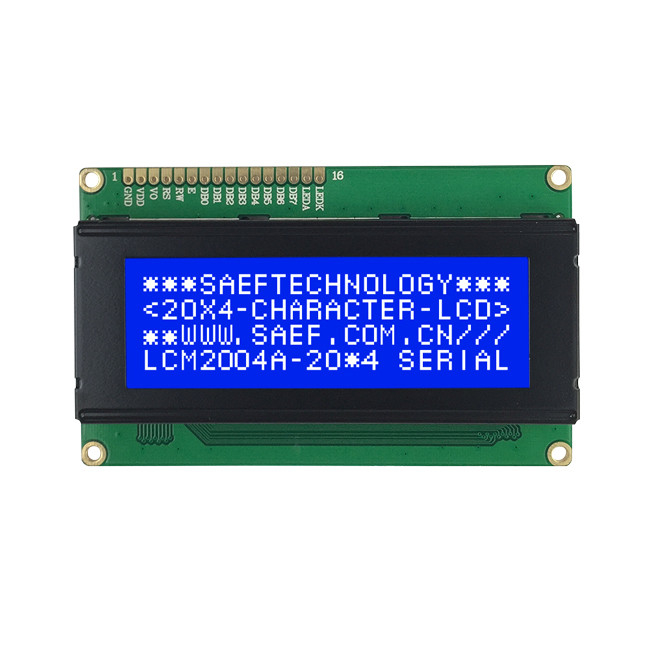

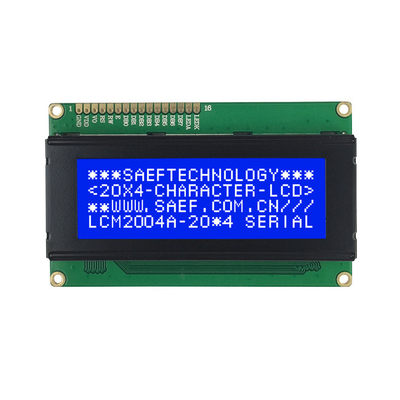

20x4 2004 Character LCM نمایش محصول واقعی
