جزئیات محصول:
|
Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
---|---|---|---|
Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable) |
Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
برجسته کردن: | نمایشگر LCD TFT صنعتی 4 اینچی,نمایشگر TFT با صفحه لمسی PCAP,LCD TFT با دمای گسترده,PCAP touchscreen TFT display,wide temperature TFT LCD |
طراحی شده برای انعطاف پذیری صنعتی و دقت
SFTO400XC-7013ACT یک ماژول LCD TFT مربع 4 اینچی با عملکرد بالا است که برای کاربردهای صنعتی در محیط های خشن طراحی شده است.دارای رزولوشن 720 × 720 با 262K رنگ و یک رابط 18 بیتی RGB، وضوح استثنایی را برای HMI، پانل های کنترل IoT و ابزار ارائه می دهد.
یکپارچه سازی قوی PCAP Touch
پشتیبانی چند لمسی از طریق FT6336U IC (مواصفات I2C).
پیکربندی قابل تنظیم: ساختارهای G+F (گلاس/فیلم) یا G+G (گلاس/گلاس).
آی سی های لمسی صنعتی (-40°C تا +85°C، ±15kV ESD)
آمادگی برای محیط های شدید
برای چرخه حرارتی (-30 °C تا 80 °C ذخیره سازی) و مقاومت لرزش (1055Hz، دامنه 1.5mm) تأیید شده است.
انواع IP67 بسته شده در دسترس است (پوشش + گلدان).
پوشش های هیدروفوبیک (> 110° زاویه تماس) برای استفاده در محیط مرطوب / در فضای باز.
عالی بودن نوری
900۱: ۱ نسبت کنتراست با 80° مشاهده همه جهت
پوشش ضد شعله (AG) + ضد بازتاب (AR) (اختیاری)
≥82% انتقال نور (می توان آن را به 90٪ ارتقا داد).
طراحی مبتنی بر رعایت
انطباق کامل RoHS/REACH/PFAS برای بازارهای اتحادیه اروپا/ایالات متحده
گواهینامه: ISO 9001:2015، ISO 14001:2015، EN 55032/24 (EMC).
سفارشی سازی برای برنامه های کاربردی حیاتی
گزینه های ضخامت: شیشه پوشش 0.95mm6.0mm.
ارتقاءات صنعتی: IC های دمای طولانی، الگوریتم های رد باران، محافظ EMI.
درمان های سطحی: جوهر سرامیکی (مقاومت UV 10+ سال) ، لبه های 2.5D / 3D.
اتوماسیون کارخانه: پانل های کنترل، رابط های PLC.
دستگاه های پزشکی: تجهیزات تشخیصی، مانیتورهای قابل حمل.
حمل و نقل: سیستم های مدیریت ناوگان، داشبورد خودرو.
ساختمان هوشمند: کنترل هوا و هوای هوا، ترمینال های امنیتی.
*"با منطقه فعال 72.3×72.3mm و لایه بندی OCA، این ماژول از تحریف نوری در حالی که از حوادث ESD ±8kV جان سالم به در می برد، جلوگیری می کند.و رابط I2C لمس ما بار MCU میزبان را کاهش می دهد. قابل تنظیم برای محیط های MIL-STD. "*
مشخصات عمومی
ویژگی | مشخصات | |
مشخصات صفحه نمایش |
نوع LCD | 4.0 اینچ |
قطعنامه (H*V) | 720 ((RGB) × 720 | |
نوع تکنولوژی | a-Si TFT | |
پیکسل ها | نوار عمودی RGB | |
حالت نمایش | معمولاً سياه | |
جهت مشاهده | همه | |
جهت معکوس شدن مقیاس خاکستری | - | |
ماشین آلات ویژگی ها |
ابعاد طرح (W x H x T) (ملی متر) | 84.00*84.00*32 |
منطقه فعال ((ملی متر) | 71.93*7193 | |
CTP Area View ((ملی متر) | 72.30*72.30 | |
با / بدون صفحه لمسی | با صفحه لمسی ظرفیت دار | |
نوع کانکتور (برای LCD) | 0.5mm pitch 40pin ZIF | |
نوع روشنایی | LED | |
وزن (g) | TBD | |
برق ویژگی ها |
رابط صفحه نمایش | RGB 18 بیتی |
رابط لمسی | I2C | |
تعداد رنگ | 262K | |
IC درایور نمایش | NV3052CGRB | |
آی سی راننده لمس | FT6336U |
نقشه مکانیکی
مشخصات CTP
دسته بندی | پارامتر | مشخصات |
عمومی |
ساختار | شیشه پوشش + فیلم حسگر ITO (G+F) |
ابعاد طرح | 84.0 ((H) x 84.0 ((V) x 0.95 (T) mm | |
تقویت لنز پوشش | تقویت شیمیایی | |
سختی سطح پوشش لنز | ≥6H (سختی مداد) | |
نرخ انتقال نور | ≥82% | |
دمای کار | -20°C ~ +70°C، RH ≤90٪ | |
دمای ذخیره سازی | -30°C ~ +80°C، RH ≤90٪ | |
برق |
رابط | I2C |
آی سی لمس | FT6336U | |
ولتاژ منبع برق (VDD) | 2.8V ~ 3.3V | |
مقاومت میزبان (SDA/SCL) | قابل تنظیم در صفحه اصلی | |
نقطه تماس | چند لمسی | |
محیط زیست | شرایط عملیاتی | قابل تنظیم |
سطح خواص |
جوهر سطح | قابل تنظیم |
درمان سطح | نوع شفاف، قابل سفارشی سازی | |
لایه بندی LCD-TP | پیوند OCA | |
رعایت | استانداردهای مادی | مطابق با RoHS، REACH و بدون هالوجن |
توضیحات پین رابط
1 | LED A | آنود LED |
2 | LED K1 | کاتود LED |
3 | LED K2 | کاتود LED |
4 | GND | زمین |
5 | VCI | منبع برق (+3.3V) |
6 | تنظیم مجدد | سیگنال رو تنظیم کن، فعال کم |
7 | IM1 | نه اتصال |
8 | IM0 | نه اتصال |
9 | SDA | نه اتصال |
10 | SCK | نه اتصال |
11 | CS | نه اتصال |
12 | PCLK | سیگنال ساعت نقطه ای RGB |
13 | DE | سیگنال فعال سازی داده های RGB |
14 | VSYNC | سیگنال همگام سازی فریم RGB |
15 | HSYNC | سیگنال همگام سازی خط RGB |
16 تا 33 | DB0 ~ DB17 |
سیگنال داده RGB (DB0: Blue LSB؛ DB5:Blue MSB؛ DB6: GREEN LSB؛ DB11: GREEN MSB؛ DB12: RED LSB؛ DB17: RED MSB) |
34 | GND | زمین |
35 | TP_INT | لمس قطع |
36 | TP_SDA | سیگنال داده های IIC لمس |
37 | TP_SCL | سیگنال ساعت IIC |
38 | TP_RESET | سیگنال تنظیم مجدد با لمس |
39 | TP_VCI | برق را لمس کنید |
40 | GND | زمین |
ویژگی های الکتریکی
ماده | نماد | دقیقه | نوع | مکس | واحد |
ولتاژ کار | VDD | 2.5 | 3.3 | 3.6 | V |
جریان عرضه | IDD | - | 25.7 | 60 | mA |
ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V |
VIL | 0 | - | 0.2VDD | V | |
نشت ورودی جریان |
IIL | - يک.0 | - | 1.0 | μA |
ویژگی های روشنایی پس زمینه
ماده | نماد | دقیقه | نوع | مکس | واحد |
جریان جلو | اگر | ... | 40 | 50 | mA |
ولتاژ جلو | VF | - | 12.8 | - | V |
حالت اتصال | ... | 4S2P | ... | ||
شماره LED | / | 8 | پی سی |
ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد |
زاویه های دید |
θT |
CR≥10 |
- | 80 | - |
درجه تحصیلی |
θB | - | 80 | - | |||
θL | - | 80 | - | |||
θR | - | 80 | - | |||
نسبت کنتراست | CR | θ=0° | 700 | 900 |
- |
- |
زمان پاسخ | تن | 25°C |
- |
25 | 35 |
ms |
TOFF | ||||||
یکنواختی | U |
- |
70 | 80 |
- |
% |
NTSC |
- |
- |
- |
68 |
- |
% |
روشنایی | L |
- |
300 |
- |
cd/m2 |

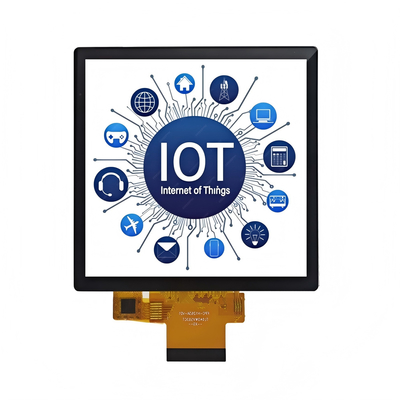

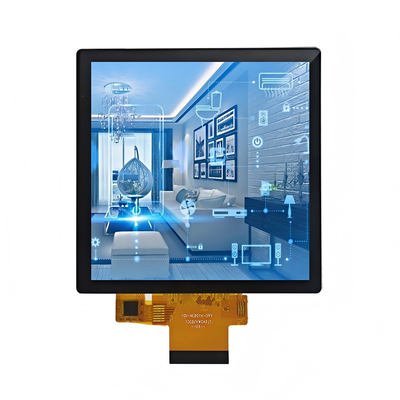

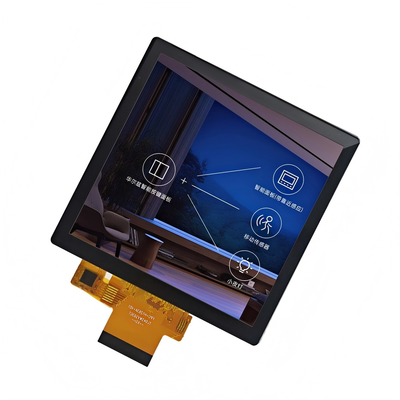

تصویر محصول
