جزئیات محصول:
|
صفحه نمایش: | 2.8 اینچ دور TFT | قطعنامه: | 480x480 پیکسل |
---|---|---|---|
نوع صفحه نمایش لمسی: | خازنی (ساختار G+F) | تکنولوژی نمایش: | IPS TFT LCD |
آی سی درایور: | ST7701S | کنترلر را لمس کنید: | CST836U |
رابط: | 3SPI + 18 بیتی RGB | زاویه دید: | 85 درجه همه جهت ها |
درخشندگی سطحی: | 300 سی دی در متر مربع | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
دمای ذخیره: | 30- تا 80+ درجه سانتی گراد | سختی سطح: | شیشه ≥6h |
انطباق: | سازگار با REACH و RoHS | طول عمر پس زمینه: | 40000 ساعت |
برجسته کردن: | صفحه نمایش LCD دور 480x480,ماژول نمایش LCD TFT گرد,ماژول نمایش LCD ST7701S,Round TFT LCD Display Module,ST7701S TFT LCD Display Module |
صفحه نمایش لمسی IPS TFT دایره ای 2.8 اینچی ممتاز با لمس یکپارچه
طراحی شده برای کاربردهای صنعتی و تجاری، SFTO280XC-7333A-CT شرکت Saef Technology، یک پنل IPS دایره ای با وضوح بالا 480x480 را با فناوری لمسی خازنی قوی ترکیب می کند. ایده آل برای دستگاه های هوشمند، تجهیزات پزشکی و رابط های خودرو که در آن صفحه نمایش های گرد عالی هستند.
ویژگی های کلیدی فنی:
دارای گواهی و قابل اعتماد
ایده آل برای:
• HMIs صنعتی • فناوری پوشیدنی • گیج های خودرو • کنترل های خانه هوشمند • دستگاه های پزشکی
گارانتی:1 سال گارانتی عملکردی با پشتیبانی فنی مادام العمر. شامل راهنمایی پیشگیری از سوختگی برای تصاویر ثابت.
مشخصات کلی
مورد | مشخصات | واحد |
اندازه LCD | 2.76 | اینچ |
حالت نمایش | معمولاً سیاه | -- |
وضوح | 480(RGB)x480 | پیکسل |
گام پیکسل | 0.1461*RGB*0.1461 | میلی متر |
آرایش پیکسل | نوار عمودی RGB | |
جهت مشاهده | IPS | - |
ابعاد کلی ماژول | 78(H)*78(V)*3.87(D) | میلی متر |
LCD AA | 70.13x70.13 | میلی متر |
TP VA | 70.53x70.53 | میلی متر |
رنگ ها | 262K | - |
درایور IC | ST7701S | - |
اندازه RAM درایور IC | - | - |
رابط | 3SPI+18RGB | -- |
نور پس زمینه | LED سفید | -- |
لمس IC | CST836U | -- |
سختی سطح | ≥6H | -- |
ساختار لمسی | G+F | -- |
لنز پوششی | شیشه | -- |
رنگ | مشکی | -- |
دمای عملیاتی | -20℃~ +70℃ | -- |
دمای ذخیره سازی | -30℃~ +80℃ | -- |
ابعاد کلی مکانیکی
انتساب پین
PIN | نماد | توضیحات |
1 | LEDA | آند LED |
2 | LEDK | کاتد LED |
3 | LEDK | کاتد LED |
4 | GND | زمین |
5 | VCI | منبع تغذیه آنالوگ LCD (3.3 ولت) |
6 | RESET | سیگنال ریست |
7 | NC | متصل نیست |
8 | NC | متصل نیست |
9 | SDA | سیگنال داده SPI |
10 | SCK | سیگنال ساعت SPI |
11 | CS | سیگنال انتخاب تراشه SPI |
12 | PCLK | سیگنال ساعت نقطه RGB |
13 | DE | سیگنال فعال سازی داده RGB |
14 | VSYNC | سیگنال همگام سازی فریم RGB |
15 | HSYNC | سیگنال همگام سازی خط RGB |
16-33 | DB0-DB17 | داده RGB (B2-B7,G2-G7,R2-R7) |
34 | GND | زمین |
35 | TP_INT | وقفه لمسی |
36 | TP_SDA | سیگنال داده IIC لمسی |
37 | TP_SCL | سیگنال ساعت IIC لمسی |
38 | TP_RESET | سیگنال ریست لمسی |
39 | TP_VCI | منبع تغذیه لمسی |
40 | TP_GND | زمین لمسی |
حداکثر رتبه بندی مطلق
مورد | نماد | حداقل | حداکثر | واحد |
ولتاژ برق |
VCI | -0.30 | +3.3 | V |
IOVCC | -0.30 | +2.5 | V | |
TP_VCI | / | / | V | |
TP_IOVCC | / | / | V | |
دمای عملیاتی | بالا | -20.0 | 70.0 | ℃ |
دمای ذخیره سازی | Tst | -30.0 | 80.0 | ℃ |
عملیات و ذخیره سازی رطوبت |
Hstg | 10% | 90% | %(RH) |
ویژگی های الکتریکی
مورد | نماد | حداقل | TYP. | حداکثر | واحد | |
ولتاژ منبع تغذیه دیجیتال | IOVCC | 1.65 | 1.8 | 1.95 | V | |
منبع تغذیه آنالوگ ولتاژ |
VCI | 2.5 | 2.8 | 3.3 | V | |
TP Power | TP_VCI | / | / | / | V | |
TP Power | TP_IOVCC | / | / | / | V | |
ولتاژ سیگنال ورودی |
پایین سطح |
VIL | 0 | - |
0.3 x IOVCC |
V |
بالا سطح |
VIH |
0.7 x IOVCC |
- | IOVCC | V | |
جریان منبع تغذیه دیجیتال ولتاژ |
IIOVCC | - | 20 | 35 | Ma | |
جریان ولتاژ منبع تغذیه آنالوگ | IVCI | - | 35 | 50 | Ma |
شرایط رانندگی واحد نور پس زمینه
مورد | نماد | حداقل | TYP. | حداکثر | واحد |
جریان رو به جلو | IF | - | 80 | - | Ma |
ولتاژ جریان رو به جلو | VF | 2.8 | 2.9 | - | V |
مصرف برق نور پس زمینه مصرف |
WBL | 224 | 232 | - | mW |
طول عمر عملیاتی | -- | 30000 | 40000 | -- | ساعت |

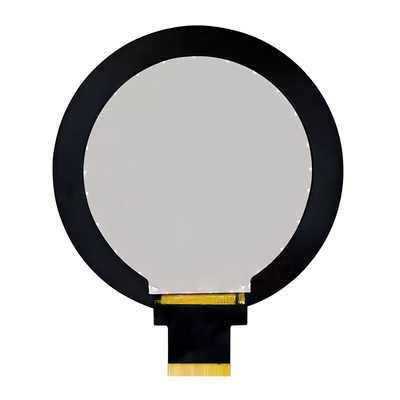

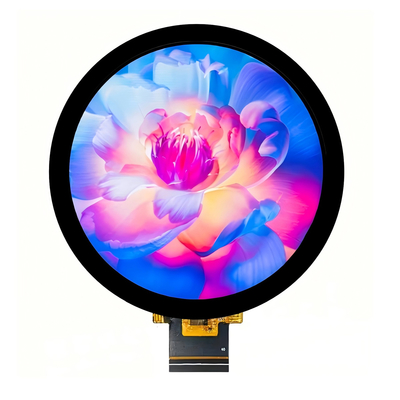

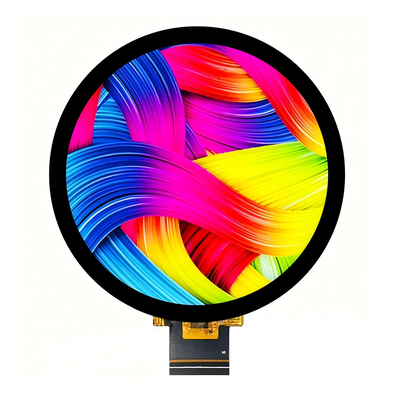

تصویر محصول
