جزئیات محصول:
|
| محصول: | LCD 2.8 اینچی TFT | قطعنامه: | 480 x 640 پیکسل |
|---|---|---|---|
| رنگ: | 262K | نوع نمایش: | IPS TFT LCD |
| رابط: | رنگ RGB | زاویه دید: | 80°/80°/80°/80° (L/R/U/D) |
| آی سی درایور: | ST7701S | ارتباط: | نوع کانکتور |
| درخشندگی سطحی: | 1000 cd/m2 (نیت) | درخواست ها: | صنعتی، پزشکی، خودروسازی |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 2.8 اینچ ماژول LCD TFT,ماژول LCD TFT با روشنایی بالا,ماژول LCD TFT 480x640,High Brightness TFT LCD Module,480x640 TFT LCD Module |
||
در مورد این ماده SFTO280PY-7201AN
| دسته بندی مشخصات | جزئیات |
|---|---|
| روشنایی | ۱۰۰۰ نیت (cd/m2) ۶۰٪ روشن تر از نمایشگرهای صنعتی استاندارد |
| اندازه صفحه نمایش | 2.8 اینچ (شکیبا) ، 43.2x57.6mm نمایش منطقه |
| قطعنامه | 480RGB ((H) × 640 ((V) پیکسل کامل برای گرافیک دقیق و متن |
| رابط | رابط RGB با کنترل SPI (پین 27-29) ، سازگار با MCU اصلی |
| زاویه دید | ۸۰°/۸۰°/۸۰°/۸۰° (L/R/U/D) |
| نسبت کنتراست | 1200۱- تمایز شدید بین عناصر روشن و تاریک |
| نور پس زمینه | نوع لامپ جانبی LED (6 LED) ، 11.2-13.6V، طول عمر 40،000 ساعت |
| محدوده دما | عملکرد: -20°C تا 70°C؛ ذخیره سازی: -30°C تا 80°C |
| ابعاد | 46.2x65.2x2.3mm (±0.2mm) ️ طراحی باریک برای نصب های جمع و جور |
صفحه نمایش LCD TFT 2.8 اینچی با روشنایی بالا 1000 نیتس راه حل نهایی برای حرفه ای هایی است که به دنبال یک صفحه نمایش قدرتمند، همه کاره و با عملکرد بالا هستند.دستگاه های خود را با روشنایی و وضوح بی نظیر بالا ببرید، و برای انواع برنامه های کاربردی از صنایع به الکترونیک مصرفی فراهم می کند.
برای اطلاعات بیشتر، نمونه ها، یا برای بحث در مورد نیازهای خاص خود را، لطفا با ما تماس بگیرید.
ابعاد بیرونی
تعریف پین رابط
| پين شماره | نماد | عملکرد |
| 1 | LEDA | چراغ عقب LED ((کاتود) |
| 2 | LEDK | چراغ عقب LED ((کاتود) |
| 3 | GND | زمین |
| 4 | VDD | منبع برق: ۲٫۸ تا ۳٫۳ ولت |
| 5 | GND | زمین |
| 6 | تنظیم مجدد | ورودی رو تنظیم کن |
| 7 | GND | زمین |
| 8 تا 25 | DB17~DB0 | ورودی داده های آبی RGB |
| 26 | GND | زمین |
| 27 | SDA | ساعت رابط SPI |
| 28 | SCL | ساعت رابط SPI |
| 29 | CS | چیپ انتخاب پین ورودی |
| 30 | HSYNC | سیگنال همگام سازی خط برای عملکرد رابط RGB |
| 31 | HSYNC | سیگنال همگام سازی فریم برای عملکرد رابط RGB |
| 32 | PCLK | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 33 | DE | سیگنال فعال سازی داده برای کاربری رابط RGB |
| 34 | GND | زمین |
ویژگی های الکتریکی
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه آنالوگ | VDD | 2.4 | 2.8 | 3.3 | V |
| ولتاژ تغذیه دیجیتال | VDDI | - | - | - | |
| ولتاژ سیگنال ورودی | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
واحد روشنایی پس زمینه (GND=0V)
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| جریان LED | IL | - | 45 | 60 | mA |
| ولتاژ LED | VL | - | 11.2 | 13.6 | V |
| مدت عمر LED در حال کار | ساعت | 40000 | - | - | ساعت |
مشخصات نوری
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| روشنایی سفید (مرکز) | Lv |
Θ=0 نرمال نگاه کردن زاویه IBL=80mA |
1000 | 1100 | ... | cd/m2 | |
| زمان پاسخ | Tr+Tf | ... | 35 | 40 | ms | ||
| نسبت کنتراست | CR | 900 | 1200 | ... | ... | ||
|
رنگ رنگی (CIE1931) |
سفید |
Wx | 0.278 | 0.308 | 0.338 | ||
| وای | 0.309 | 0.339 | 0.369 | ||||
|
زاویه دید |
هور |
L |
CR≥10 |
... | 80 | ... | |
| ΘR | ... | 80 | ... | ||||
|
.. |
تو | ... | 80 | ... | |||
| ΘD | ... | 80 | ... | ||||
| یکنواختی در روشنایی | متوسط | Θ=0 | 80 | 90 | ... | % | |
| طیف رنگ | NTSC | Θ=0 | 65 | 70 | ... | % | |

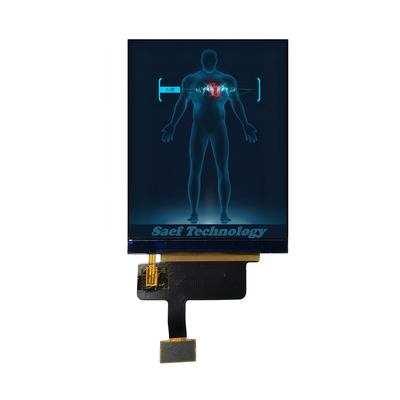

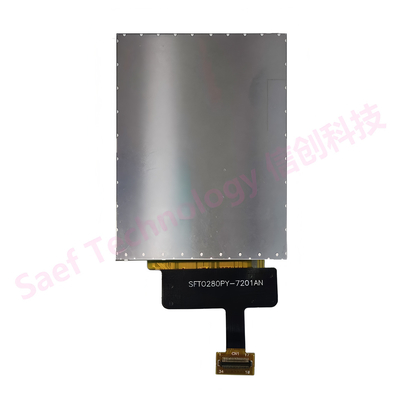

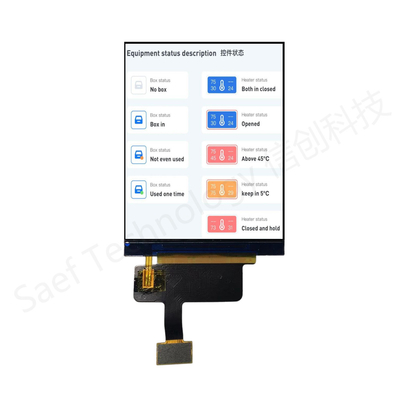

تصویر محصول
