جزئیات محصول:
|
| محصول: | 0.96" SPI OLED | ساختار: | COG + PCB |
|---|---|---|---|
| قطعنامه: | 128x64 پیکسل | رابط ها: | SPI |
| زاویه دید: | همه زاويه ديد | شماره پین: | 7 پین |
| رنگ: | سفید یا آبی اختیاری | اندازه ماژول: | 27.5 (w) 27.8 × (ساعت) 2.7 × (t) |
| شیشه: | PMOLED (OLED ماتریس منفعل) | کنترل کننده: | SSD1306 یا معادل آن |
| منبع برق: | 3V / 5V | کارکن موقت: | -40 تا +85 درجه سانتیگراد |
| نسبت کنتراست: | 2000: 1 (کنتراست اتاق تاریک) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0.96 اینچ ماژول صفحه نمایش OLED,صفحه نمایش OLED 128x64 0.96 اینچ,نمایشگر OLED 0.96 اینچی,128x64 0.96 Inch OLED Display,IoT 0.96 Inch OLED Display |
||
در مورد این محصول: SFOM096YZ7-12864WB-01
معرفی صفحه نمایش OLED 0.96 اینچی - SSD1306 SPI، 128x64 ¢ شریک ایده آل برای پروژه های Arduino و IoT شما!صفحه نمایش فشرده دارای وضوح شگفت انگیز 128x64 پیکسل است، ارائه تصاویر واضح و واضح که پروژه شما را افزایش می دهد و داده های شما را به زیبایی نشان می دهد.
ویژگی های کلیدی:
عملکرد روشن: با استفاده از تکنولوژی OLED، این صفحه نمایش کنتراست بالا و سیاه های عمیق را ارائه می دهد، اطمینان حاصل می کند که گرافیک و متن شما با رنگ های پر جنب و جوش و جزئیات واضح برجسته می شود.
اندازه فشرده: با اندازه گیری فقط 0.96 اینچ قطری، به اندازه کافی کوچک است تا در فضاهای تنگ قرار گیرد در حالی که هنوز یک منطقه دید چشمگیر مناسب برای کاربردهای مختلف را فراهم می کند.
ادغام آسان: کنترلر SSD1306 و رابط SPI اتصال و ادغام به تنظیمات موجود Arduino یا IoT را بسیار آسان می کند. با حداقل تلاش راه اندازی کنید!
مصرف برق کم: ایده آل برای برنامه های باتری، این صفحه نمایش OLED مصرف بسیار کم انرژی، اجازه می دهد تا پروژه های خود را به مدت طولانی تر بدون شارژ مکرر و یا جایگزینی باتری.
برنامه های کاربردی متنوع: برای طیف گسترده ای از پروژه ها، از جمله پوشیدنی ها، دستگاه های قابل حمل، وسایل خانگی هوشمند و موارد دیگر مناسب است.اين نمايش شما را پوشش داده است.
چرا ما رو انتخاب کردي؟
بهترین قیمت در ایالات متحده آمریکا: ما رقابتی ترین قیمت را بدون از دست دادن کیفیت ارائه می دهیم، اطمینان حاصل می کنیم که بهترین ارزش را برای پول خود دریافت می کنید.
پشتیبانی عالی: تیم تخصصی پشتیبانی مشتری ما در اینجا برای کمک به شما در هر چیزی که نیاز دارید، از نصب تا ایده های پروژه وجود دارد.
پروژه های تولیدی خود را با صفحه نمایش OLED 0.96 اینچی - SSD1306 SPI، 128x64 ارتقا دهید.امروز سفارش خود را بدهید و شروع به ایجاد نمایشگاه های فوق العاده با سهولت کنید.
ابعاد بیرونی
تعریف پین رابط
| شماره ی PIN | نماد | توضیحات |
| 1 | GND | زمین مدار منطق |
| 2 | VDD | منبع برق منطق |
| 3 | SCK | ورودی ساعت سریال |
| 4 | SDA | ورودی داده های سریال |
| 5 | RST | این پین ورودی سیگنال ریست است. هنگامی که پین پایین است، راه اندازی تراشه اجرا می شود. نگه داشتن این پین کشیدن بالا در طول کار عادی. |
| 6 | دی سی | این پین پین کنترل Data/Command است.وقتی پین بالا کشیده شود و حالت رابط سریال انتخاب شود،داده های SDIN به عنوان داده تفسیر می شوند.وقتی پایین کشیده شوداطلاعات در SDIN به ثبت فرمان منتقل می شوددر حالت I2C، این پین به عنوان SA0 برای انتخاب آدرس برده عمل می کند. |
| 7 | CS | Chip Select. چیپ زمانی انتخاب می شود که CS0="L". |
ویژگی های الکترو اپتیک
| پست ها | نماد | دقیقه ای | -آره. | مکس | واحد | یادآوری | |
| روشنایی کار | L | 80 | 100 | - | cd /m2 | تمام پیکسل ها روشن هستند | |
| مصرف برق | P | - | 50 | 60 | mW | 30 درصد پیکسل ON | |
| فرکانس فریم | فر | - | 105 | - | هرتز | - | |
|
رنگ هماهنگی |
آبی | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
اتاق تاریک |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
| زمان پاسخ | بلند شو | Tr | - | 10 | - | ما | - |
| پوسیدن | Td | - | 10 | - | ما | - | |
| نسبت کنتراست | Cr | 10000:1 | - | - | - | اتاق تاریک | |
| زاویه دید | θ | 160 | - | - | درجه تحصیلی | - | |
| زمان عمر عملیاتی | بالا | 22000 | - | - | ساعت ها | L= 80 cd/m2 | |

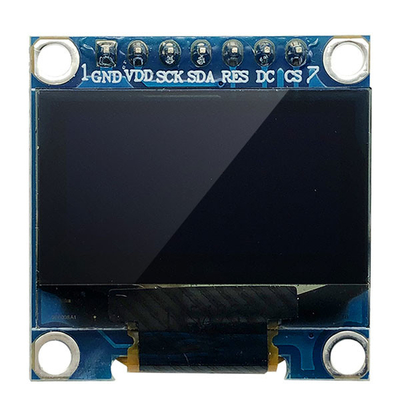

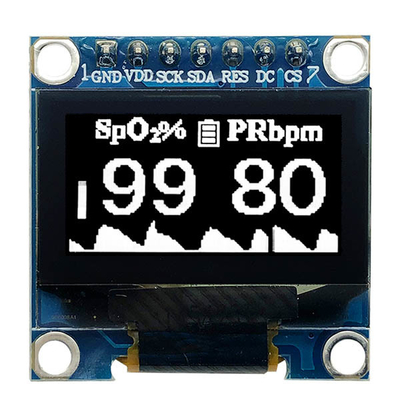

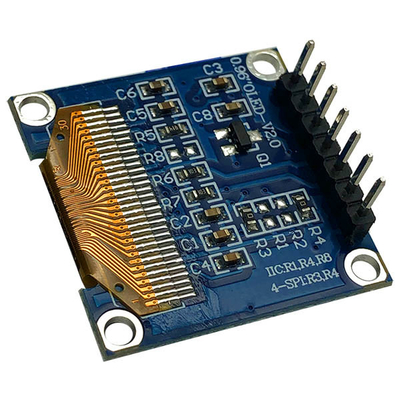

تصویر محصول
