جزئیات محصول:
|
| کلمات کلیدی: | 8 اینچ TFT LCD | قطعنامه: | 1920*1200 |
|---|---|---|---|
| رابط: | LVDS | پین ها: | 45 پین |
| صفحه لمسی: | موجود / اختیاری | درخشندگی سطحی: | 1200 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | جهت مشاهده: | همه زاویه های دید |
| ارتباط: | نوع کانکتور | دمای عملیاتی: | -30 درجه تا +85 درجه سانتیگراد |
| هیئت رانندگی: | موجود / اختیاری | ثابت جریان LED: | موجود / اختیاری |
| انطباق: | سازگار با REACH و RoHS | گواهی: | ISO9001:2015 / ISO14000:2015 |
| برجسته کردن: | LCD TFT 1200 نیت,8 اینچ TFT LCD,صفحه LCD FHD TFT,8 Inch TFT LCD,FHD TFT LCD |
||
معرفی صفحه نمایش LCD 8 اینچی TFT - درخشان و با وضوح کامل HD برای کاربردهای صنعتی و بیرونی!
مشخصات محصول
| پارامتر | مشخصات | واحد | یادآوری |
| اندازه طرح | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | mm | مه |
| منطقه فعال | 172.224 ((H) ×107.640 ((V) | mm | يادداشت 11 |
| روشنایی | 1000 تا 1200 | cd/m2 | - |
| تعداد پیکسل ها | 1920 ((H) xRGB×1200 (V) | پیکسل | - |
| پیکسل پیچ | 29.9 ((H) ×3 ×89.7 ((V) | μm | - |
| ترتیب پیکسل | نوار عمودی RGB | - | - |
| رنگ های نمایش | 16.7M | - | - |
| طیف رنگ | ۷۰٪ ((دقيقه)) ، ۷۵٪ (نوعی) | CF @C Light | |
| حالت نمایش | معمولاً سياه | - | - |
| جهت مشاهده | 85/85/85/85 (معمول) 80/80/80/80 (دقيقه) | -دگ | CR>=10 |
| وزن | TBD | گرام | - |
| رابط | LVDS دو پورت ((8bit) | - | - |
| IC | FL5893DA | يادداشت 12 |
نقشه مکانیکی
توضیحات پین
| نه، نه | نماد | عملکرد | نه، نه | نماد | عملکرد |
| 1 | VLED- | قدرت برای LED backlighter (کاتود) | 24 | GND | زمین |
| 2 | VLED- | قدرت برای LED backlighter (کاتود) | 25 | OLV2P | ورودی دیفرانسیل داده LVDS مثبت |
| 3 | VLED+ | قدرت برای LED backlighter (آنود) | 26 | OLV2N | ورودی دیفرانسیل داده LVDS منفی |
| 4 | VLED+ | قدرت برای LED backlighter (آنود) | 27 | GND | زمین |
| 5 | NC | هيچ ارتباطي وجود نداره | 28 | OLVCLKP | ورودی دیفرانسیل داده LVDS مثبت |
| 6 | GND | زمین | 29 | OLVCLKN | ورودی دیفرانسیل داده LVDS منفی |
| 7 | ELV3P | ورودی دیفرانسیل داده LVDS مثبت | 30 | GND | زمین |
| 8 | ELV3N | ورودی دیفرانسیل داده LVDS منفی | 31 | OLV1P | ورودی دیفرانسیل داده LVDS مثبت |
| 9 | GND | زمین | 32 | OLV1N | ورودی دیفرانسیل داده LVDS منفی |
| 10 | ELV2P | ورودی دیفرانسیل داده LVDS مثبت | 33 | GND | زمین |
| 11 | ELV2N | ورودی دیفرانسیل داده LVDS منفی | 34 | OLV0P | ورودی دیفرانسیل داده LVDS مثبت |
| 12 | GND | زمین | 35 | OLV0N | ورودی دیفرانسیل داده LVDS منفی |
| 13 | ELVCLKP | ورودی دیفرانسیل داده LVDS مثبت | 36 | GND | زمین |
| 14 | ELVCLK N | ورودی دیفرانسیل داده LVDS منفی | 37 | I2C _SDA | ورودی/خرید داده برای I2C ((لطفا اجازه دهید این پین ها باز شوند.) |
| 15 | GND | زمین | 38 | I2C _SCL | سیگنال ساعت برای I2C (لطفا این پین ها رو باز کنید) |
| 16 | ELV1P | ورودی دیفرانسیل داده LVDS مثبت | 39 | VDD_OTP | منبع برق برای مدار OTP ((لطفا اجازه دهید این پین ها باز شوند.) |
| 17 | ELV1N | ورودی دیفرانسیل داده LVDS منفی | 40 | EEPEN | فقط پین رو امتحان کنید لطفا این پین ها رو باز کنید |
| 18 | GND | زمین | 41 | VDDIN | منبع برق |
| 19 | ELV0P | ورودی دیفرانسیل داده LVDS مثبت | 42 | VDDIN | منبع برق |
| 20 | ELV0N | ورودی دیفرانسیل داده LVDS منفی | 43 | VDDIN | منبع برق |
| 21 | GND | زمین | 44 | VDDIN | منبع برق |
| 22 | OLV3P | ورودی دیفرانسیل داده LVDS مثبت | 45 | VDDIN | منبع برق |
| 23 | OLV3N | ورودی دیفرانسیل داده LVDS منفی |
مشخصات نوری
| پارامتر | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد | یادآوری | |
|
دامنه زاویه مشاهده |
افقی |
Θ3 |
CR > 10 |
80 | 85 | - | -دگ |
يادداشت 61 |
| Θ9 | 80 | 85 | - | -دگ | ||||
|
عمودی |
Θ12 | 80 | 85 | - | -دگ | |||
| Θ6 | 80 | 85 | - | -دگ | ||||
| نسبت کنتراست | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF یادداشت 6.2/6.3 |
||
| انتقال سلولی | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 64 |
||
| ری | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| جی ای | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| توسط | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| وای | 0.318 | 0.338 | 0.358 | |||||
| طیف رنگ | Θ = 0 | 70 | 75 | - | % | |||
| زمان پاسخ | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | يادداشت 65 | |
پارامترهای آزمایش قابلیت اطمینان
| نه | پست ها | شرایط |
| 1 | آزمون ذخیره سازی در دمای بالا ((HTS) | ۸۵ درجه سانتیگراد، ۲۴۰ ساعت، غیر عملیاتی |
| 2 | آزمایش ذخیره سازی در دمای پایین ((LTS) | -30 درجه سانتیگراد، 240 ساعت، غیر عملیاتی |
| 3 | آزمایش کار با دمای بالا ((HTO) | 85 درجه سانتیگراد، 240 ساعت، فعال |
| 4 | آزمایش کار با دمای پایین ((LTO) | -30 درجه سانتیگراد، 240 ساعت، فعال |
| 5 | آزمون عملیاتی رطوبت حرارتی (THO) | 60°C/90%RH، 240 ساعت، عملیاتی |
| 6 | آزمون ذخیره چرخه حرارتی (TST) | -30~80°C، 100 چرخه، 1 ساعت در چرخه، غیر عملیاتی |
|
7 |
چسباندن تصویر |
الگوی 5*5، 1 ساعت 25°C±2°C الگوی چک خاکستری 127 بعد از 3 دقیقه، این دیوار باید به طور کامل پاک شود. |

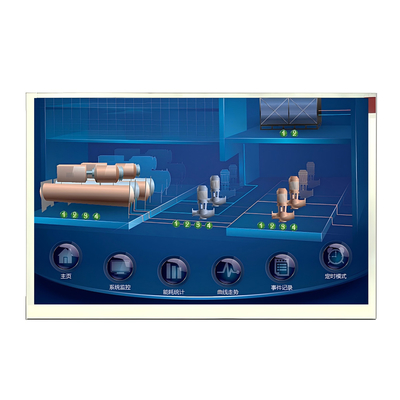

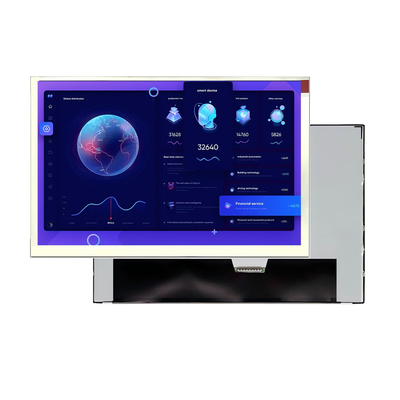

تصویر محصول
