جزئیات محصول:
|
| محصول: | LCD TFT 1.28 اینچی | قطعنامه: | 240x240 |
|---|---|---|---|
| آی سی درایور: | GC9A01 یا معادل آن | صفحه لمسی: | بدون ، PCAP اختیاری |
| پوشش شیشه ای: | قابل تنظیم | جهت مشاهده: | IPS همه زاویه های مشاهده |
| رابط: | SPI (قابل سفارشی سازی) | ارتباط: | ZIF (تخصیص پذیر) |
| شماره پین: | 12 پین (ممکن است سفارشی شود) | درخشندگی سطحی: | 350 CD/M2 (NITS) (قابل تنظیم |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ۲۴۰×۲۴۰ LCD TFT گرد,LCD TFT گرد قابل سفارشی سازی,PCAP Touch Round TFT LCD,Customizable Round TFT LCD,PCAP Touch Round TFT LCD |
||
دستگاه های پوشیدنی و IoT خود را با صفحه نمایش LCD 1.28 اینچی دور TFT ارتقا دهید
طراحی شده برای برنامه های پیشرفته، این صفحه نمایش LCD TFT 1.28 اینچی ترکیبی از وضوح بالا، ویژگی های سفارشی و عملکرد قوی است.یا دستگاه های IoT صنعتی، آن را ارائه می دهد وضوح استثنایی و قابلیت اطمینان.
ویژگی های کلیدی
مشخصات فنی
درخواست ها
چرا ما رو انتخاب کردي؟
حالا سفارش بدید و سفارشی کنید!
برای کشف این محصول و درخواست قیمت گذاری از وب سایت ما بازدید کنید: www.saefdisplay.com
مشخصات محصول
| ماده | مطالب |
| اندازه LCD | 1.28 (قطر) |
| حالت نمایش | معمولا سیاه |
| قطعنامه | ۲۴۰ (H) RGB x ۲۴۰ (V) |
| نقطه | 0.135 ((H) × 0.135 ((V) mm |
| منطقه فعال | φ32.4 میلی متر |
| اندازه ماژول | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) mm |
| ترتیب رنگ | RGB نوار عمودی |
| رابط | رابط SPI |
| IC درایو | GC9A01 |
| نوردهی ((cd/m2) | ۳۵۰ (TYP) |
| جهت مشاهده | IPS، همه زاویه دید |
| نور پس زمینه | 2 دی ال سفید |
| دمای عملیاتی | -20°C ~ + 70°C |
| دمای ذخیره | -30°C ~ + 80°C |
| وزن | 1.2 |
ابعاد مکانیکی
تعریف پین رابط
| نه | نماد | توضیحات |
| 1 | GND | زمین قدرت |
| 2 | LEDK | کاتود LED |
| 3 | LEDA | آنود LED |
| 4 | VDD | منبع برق آنالوگ |
| 5 | GND | زمین قدرت |
| 6 | GND | زمین قدرت |
| 7 | D/C | نمایش داده ها/پین انتخاب فرمان در رابط سریال 4 خط |
| 8 | CS | پین انتخاب تراشه، فعال کردن پایین، غیر فعال کردن بالا. |
| 9 | SCL | این پین برای ساعت رابط سریال استفاده می شود |
|
10 |
SDA | رابط SPI ورودی / خروجی پین. داده ها در لبه در حال افزایش از سیگنال SCL قفل شده است. |
|
11 |
تنظیم مجدد |
این سیگنال دستگاه را تنظیم مجدد می کند و باید برای شروع درست تراشه استفاده شود. سیگنال فعال کم است. |
| 12 | GND | زمین قدرت |
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ تغذیه (I/O) | VDD | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VDDIO | -0.3 | 4.6 | V |
| ولتاژ ورودی منطقی | شماره خودرو | -0.3 | VDD+03 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | TYP | مکس | واحد |
| ولتاژ برای روشنایی LED | VbL | 2.9 | 3.0 | 3.1 | V |
| ولتاژ تغذیه برای منطق | VDD | 2.5 | 2.8 | 3.3 | V |
| ولتاژ کاربری رابط | VDDIO | 1.65 | 1.8 | 3.3 | V |
| ولتاژ بالا درایور دروازه | VGH | 12 | - | 13 | V |
| ولتاژ پایین درایور دروازه | VGL | -11 | - | -8 | V |
| جریان عملیاتی برای VDD | IDD | ... | 2 | 3 | mA |
| جریان برای روشنایی LED | I bL | 35 | 40 | 45 | mA |
| روشنایی | lbr | 300 | 350 | ... | cd/m2 |
| حالت خواب VDD | شماره | ... | 15 | 30 | uA |
| حالت خواب در VDDIO | خداي من | ... | 5 | 10 | uA |
ویژگی های نوری
| ماده | نماد | شرایط اندازه گیری | دقیقه ای | -آره. | مکس | واحد | |
| زمان پاسخ | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 | ms |
|
زاویه دید |
θ |
φ = 0o | 25 oC | 80 | 85 |
- |
درجه |
| φ = 180o | 25 oC | 80 | 85 |
- |
|||
|
θ |
φ = 90o | 25 oC | 80 | 85 |
- |
||
| φ = 270o | 25 oC | 80 | 85 |
- |
|||
| نسبت کنتراست | CR | - | 25 oC | 900 | 1100 | - | - |
|
رنگCIEهماهنگی |
سفید | X | 25 oC | 0.304 | 0.324 | 0.344 |
- |
| Y | 25 oC | 0.367 | 0.347 | 0.367 | |||
| قرمز | X | 25 oC | 0.624 | 0.644 | 0.664 | ||
| Y | 25 oC | 0.313 | 0.333 | 0.353 | |||
| سبز | X | 25 oC | 0.305 | 0.325 | 0.345 | ||
| Y | 25 oC | 0.546 | 0.566 | 0.586 | |||
| آبی | X | 25 oC | 0.114 | 0.134 | 0.154 | ||
| Y | 25 oC | 0.104 | 0.124 | 0.144 | |||
| انتقال (با قطبی کننده) | 4.4 | 4.9 |
% |
||||

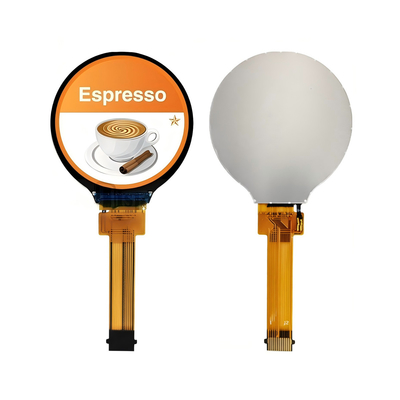

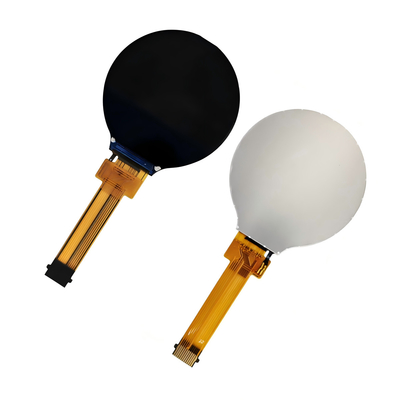

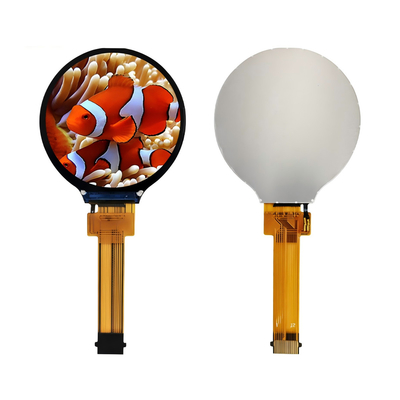

تصویر محصول
