جزئیات محصول:
|
محصول: | صفحه نمایش 0.91 اینچی OLED | قطعنامه: | 128*32 پیکسل |
---|---|---|---|
حالت نمایش: | ماتریس منفعل | رابط: | SPI |
رنگ نمایش: | سفید ، زرد ، آبی اختیاری | اپتیک: | همه زاویه های دید |
طرح "دم": | 30.00 (w) x 11.5 (h) x 1.3 (t) | منطقه فعال: | 22.38 (w) x 5.58 (ساعت) |
دمای عملیاتی: | -40 درجه سانتی گراد تا +80 درجه سانتی گراد | دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
شماره پین: | چهارده پین | بسته آی سی: | هزینه های تولید |
اتصال ماژول: | نوع ZIF | وظیفه: | 1/32 |
انطباق: | سازگار با REACH و RoHS | ||
برجسته کردن: | صفحه نمایش OLED 128X32,صفحه نمایش OLED رابط SPI,دستگاه های اینترنت اشیا صفحه نمایش OLED,SPI Interface OLED Display,IoT Devices OLED Display |
در مورد این محصول - گرافیک ماژول OLED SFOS091JY-7269PAN
پروژه های اینترنت اشیا خود را با صفحه نمایش OLED 0.91 اینچی ما ارتقا دهید، که دارای یک صفحه نمایش 128x32 پیکسل با وضوح بالا و یک رابط SPI کم مصرف است.این ماژول نمایش فشرده و کارآمد طراحی شده است تا، تصاویر پر جنب و جوش در حالی که مصرف انرژی حداقل، آن را ایده آل برای انواع برنامه های کاربردی، از جمله ساعت های هوشمند، دستگاه های قابل حمل، و سیستم های خانه هوشمند.
ویژگی های کلیدی:
مشخصات فنی:
کاربرد های ایده آل:
این صفحه نمایش OLED 0.91 اینچی برای کاربردهایی که نیاز به تعادل بین وضوح بالا، مصرف انرژی پایین و گزینه های نمایش قابل تنظیم دارند، مناسب است.یک پنل کنترل صنعتی، یا یک ابزار خانگی هوشمند، این ماژول نمایشگر ارائه می دهد عملکرد و قابلیت اطمینان شما نیاز دارید.
چرا ماژول صفحه نمایش OLED ما را انتخاب می کنید؟
پروژه خود را بهبود بخشید:
صفحه نمایش بصری خود را با صفحه نمایش OLED 0.91 اینچی ما ارتقا دهید و تفاوت در کیفیت و عملکرد را تجربه کنید.اکنون سفارش دهید و اولین گام را برای ارتقاء پروژه خود با یک راه حل نمایش قابل اعتماد و با عملکرد بالا بردارید.
نقشه مکانیکی
حداکثر امتیازات مطلق
پارامتر | نماد | دقیقه | مکس | واحد |
ولتاژ تغذیه |
VDD | -0.5 | 2.75 | V |
VCC | -0.5 | 21 | V | |
VDDIO | -0.5 | VCI | V | |
VCI | -0.3 | 4 | V | |
دمای کار | TOP | -40 | 85 | .C |
دمای ذخیره سازی | TSTG | -۶۵ | 150 | .C |
زمان عمر (۱۴۰ cd/m2) | 33,000 | - | ساعت |
ویژگی های نوری
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس | واحد |
روشنایی (VCC به صورت خارجی عرضه می شود) |
lbr |
یادداشت 5 |
80 |
100 |
- |
cd/m2 |
C.I.E. (سفيد) | (x) (y) | ۱۹۳۱ | 0.250.27 | 0.۲۹۰31 | 0.۳۳۰35 | |
کنتراست اتاق تاریک | CR | - | 2000:1 | - | ||
زاویه دید | 160 | - | - | درجه |
ویژگی های DC
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس |
واحد |
ولتاژ منبع منطق | VDD | 2.4 | 2.5 | 2.6 | V | |
ولتاژ تغذیه برای کار | VCI | 2.4 | 2.8 | 3.5 | V | |
منبع برق برای پین های I/O | VDDIO | 1.65 | VCI | V | ||
ولتاژ کار برای OLED |
VCC |
یادداشت 5 |
11.5 |
12 |
12.5 |
V |
ورودی سطح بالا |
HIV |
IOUT = 100μA، 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
ورودی سطح پایین | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDDIO | V |
تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDDIO | V |
جریان عملیاتی برای VCI | ICI | - | 95 | 120 | μA | |
جریان عملیاتی برای VCC | ICC |
|
- |
34.5 |
40 |
mA |
جریان حالت خواب برای VDD | IDD، SLEEP | - | 1 | 10 | μA | |
حالت خواب فعلی برای VDDIO | IDDIO، خواب | 1 | 10 | |||
حالت خواب فعلی برای VCI |
ICI، خواب | - | 2 | 50 |
μA |

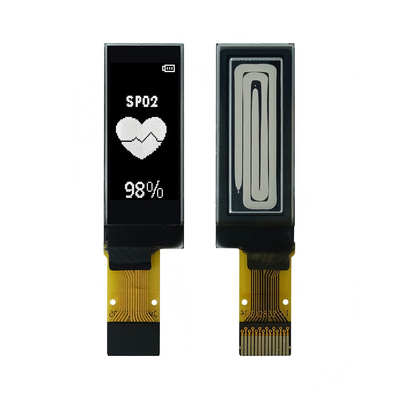

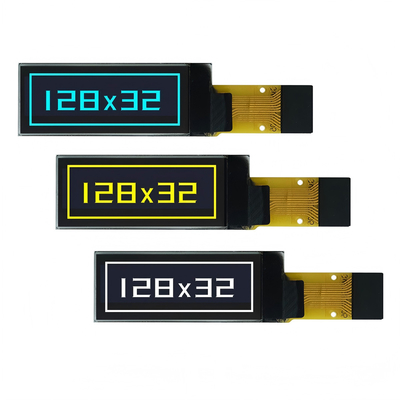

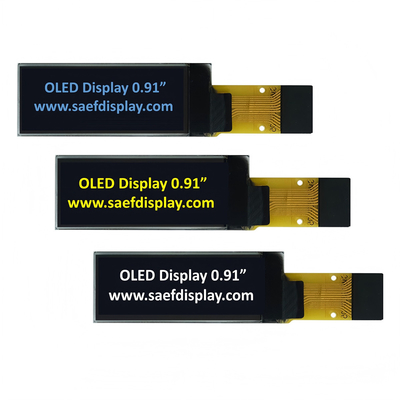

تصویر محصول
